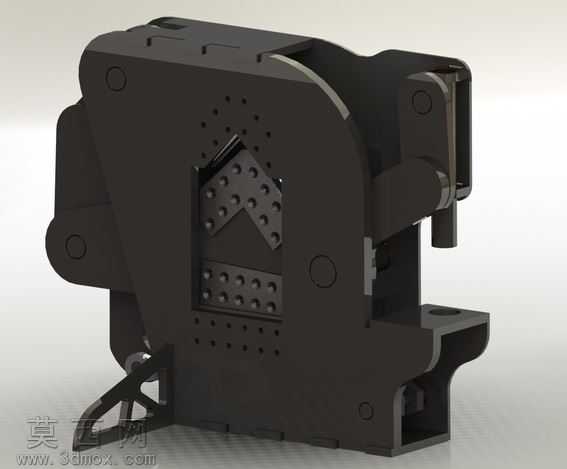

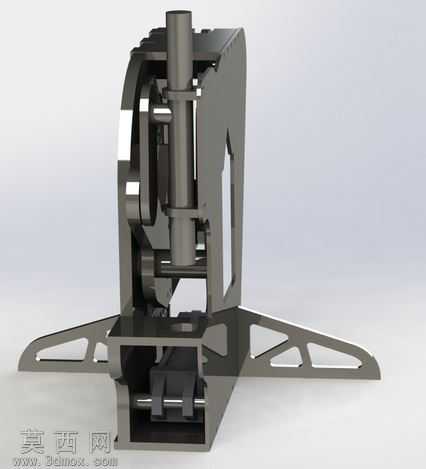

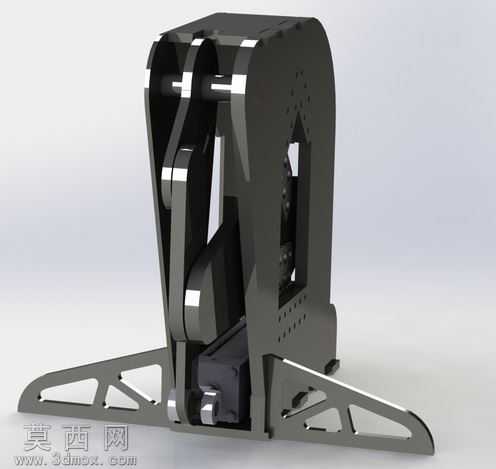

本作品为铁匠作业场景设计的专用剪切组装设备,整体采用三维参数化建模方式完成全结构搭建,建模过程中对各运动部件进行了装配干涉校验,确保剪切动板、固定刀座、支撑机架等核心部件的配合公差符合实际加工装配要求。模型渲染阶段采用哑光金属材质模拟设备主体的铸铁机架质感,对刀刃部位做了高反光金属材质区分,搭配浅灰色中性背景突出设备整体结构轮廓,机架表面的减重孔、安装螺孔、加强筋结构均按照实际受力逻辑做了细节还原,底部支撑脚采用三角桁架式结构设计,在降低整体耗材用量的同时保证机架的抗剪切形变能力。设计过程中围绕轻量化与剪切效能的平衡做了多轮方案迭代,最初尝试两种结构方案均存在尺寸冗余或受力不足的问题,最终选定的方案通过5处孔位布局实现120吨剪切力承载目标,在尽可能减少材料用量的前提下满足作业强度要求,对切削刀具的安装螺钉做了最小面积极限计算,选用适配强度等级的螺钉满足1800psi拉伸强度的安全系数要求。设备核心剪切机构采用下运动剪切板配合上运动裁切减角的工作逻辑,角度设计参考成熟手动剪切工具的作业角度,确保操作施力符合人体工学,后续预留了打孔工具机构的拓展接口,可在现有主体结构上加装冲孔功能模块,实现剪切、冲孔多功能集成。整体结构可针对特定作业领域做进一步的孔位减重与参数优化,适配不同规格金属板材的剪切加工作业需求,各部件的安装孔位、连接尺寸均做了标准化参数设置,可直接导出工程图用于实际生产加工。
