带货斗小型农用轮式拖拉机设计

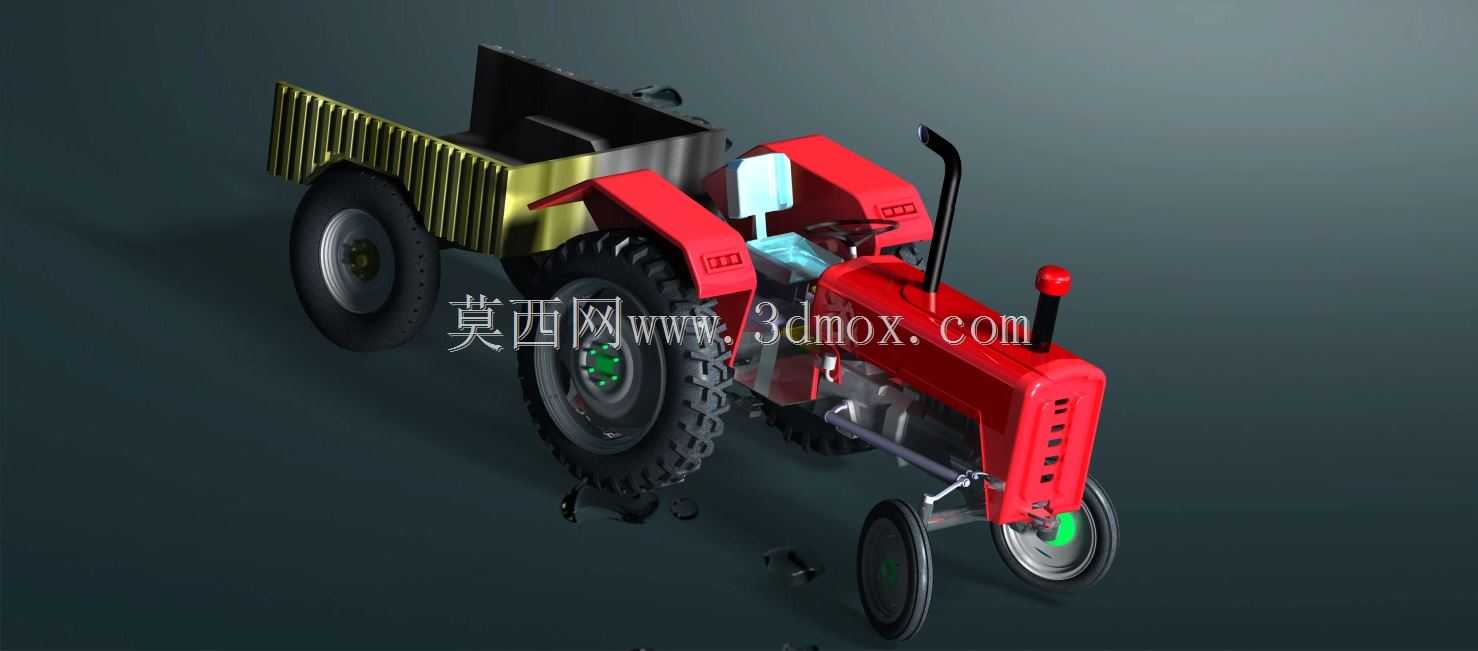

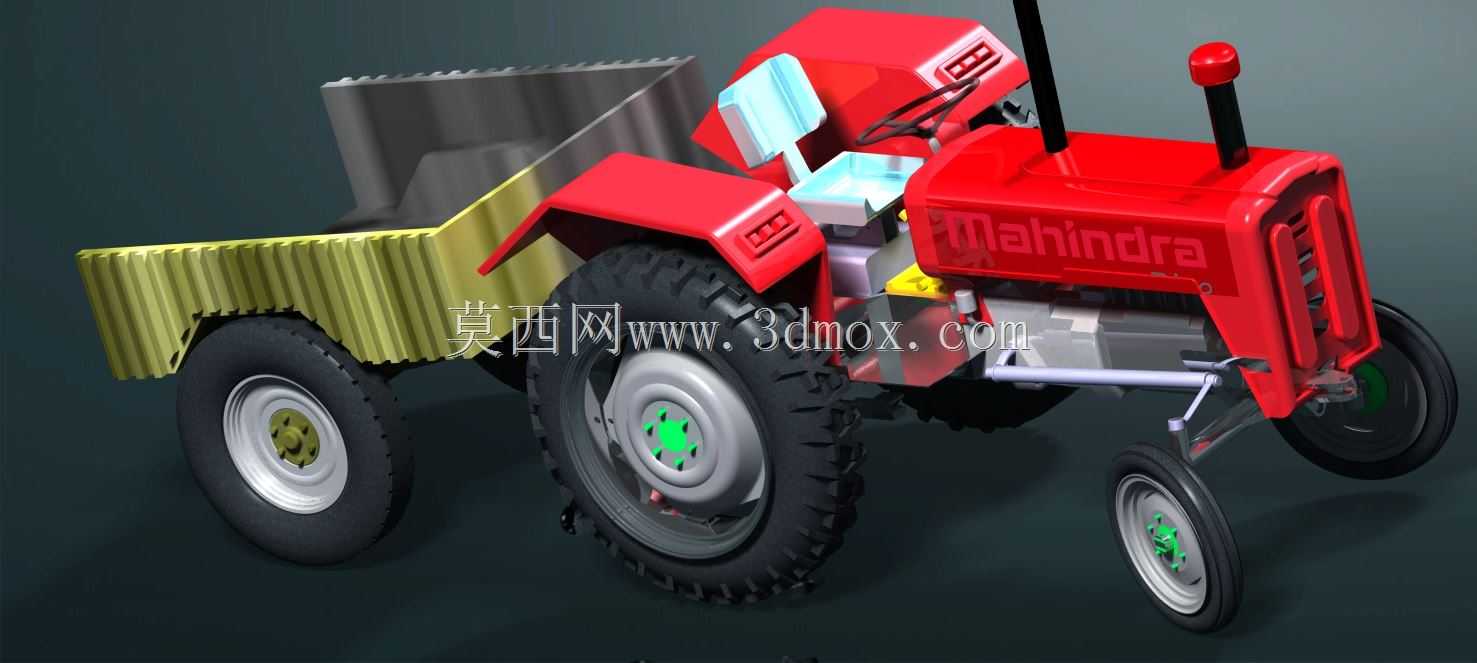

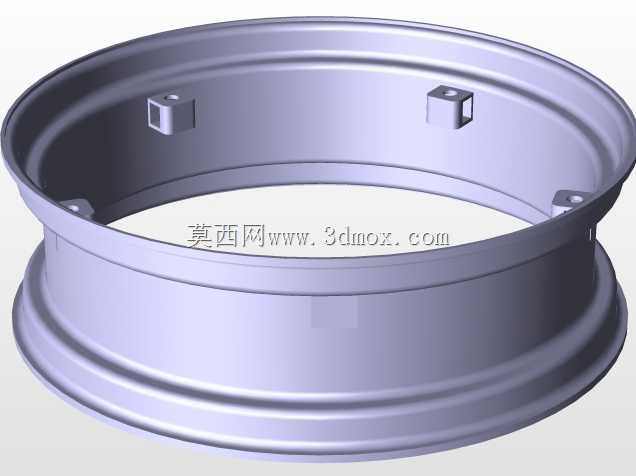

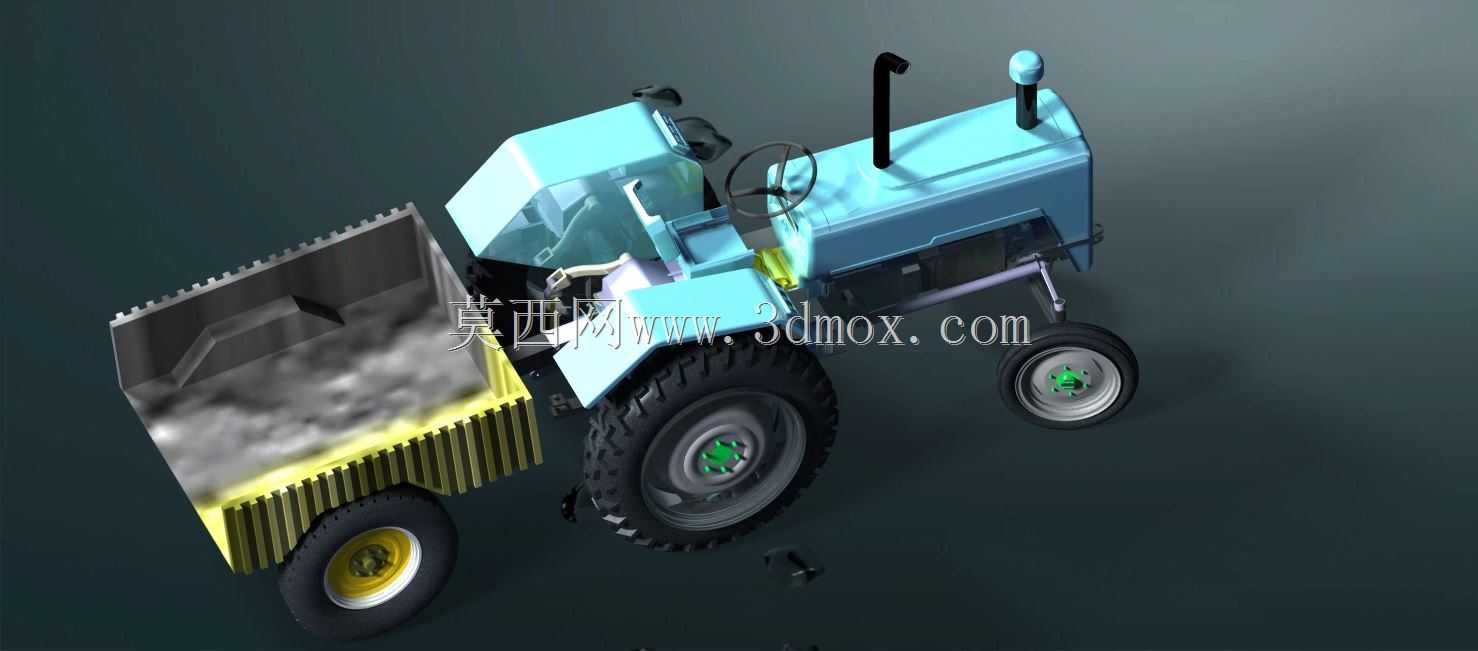

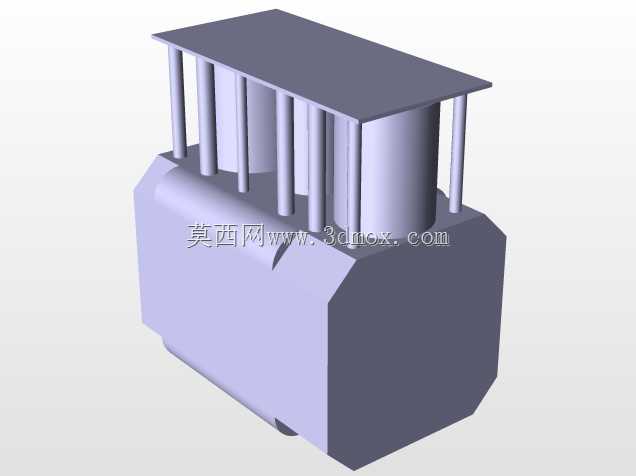

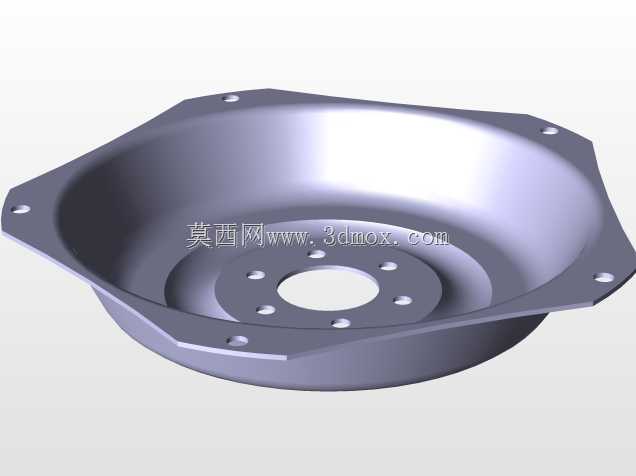

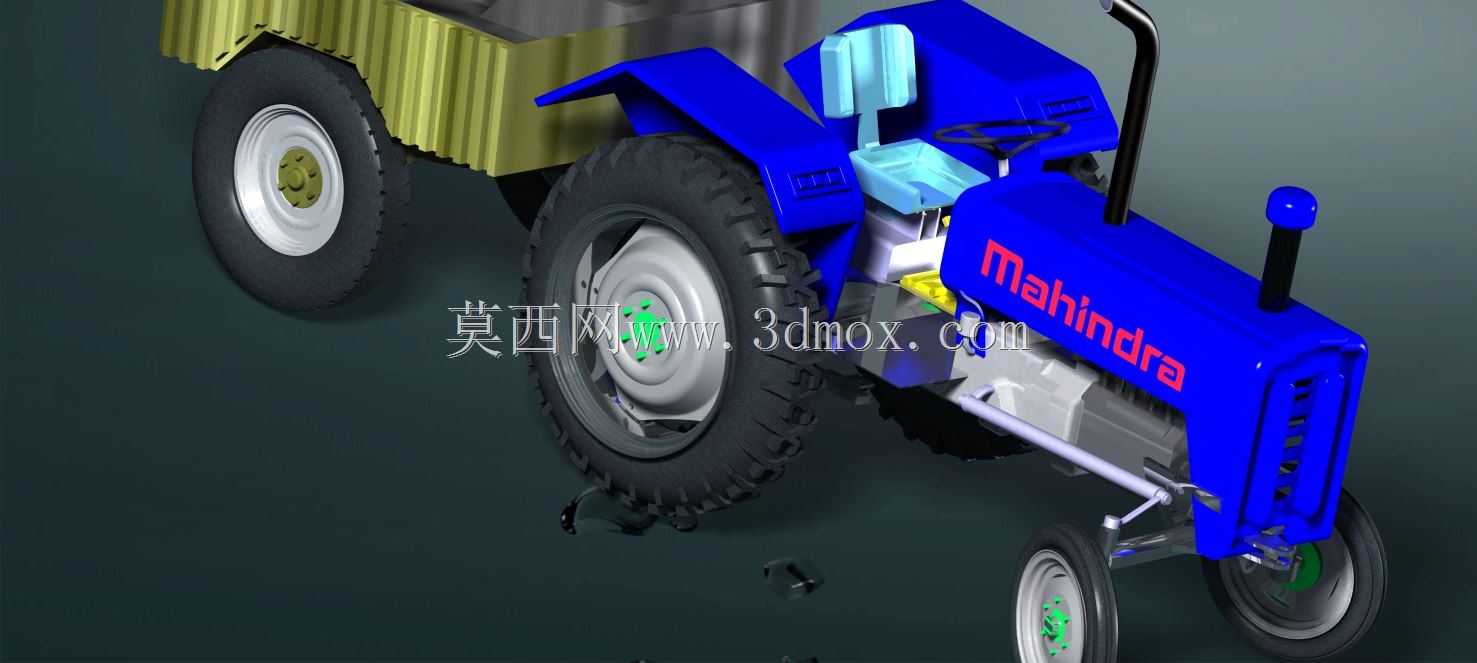

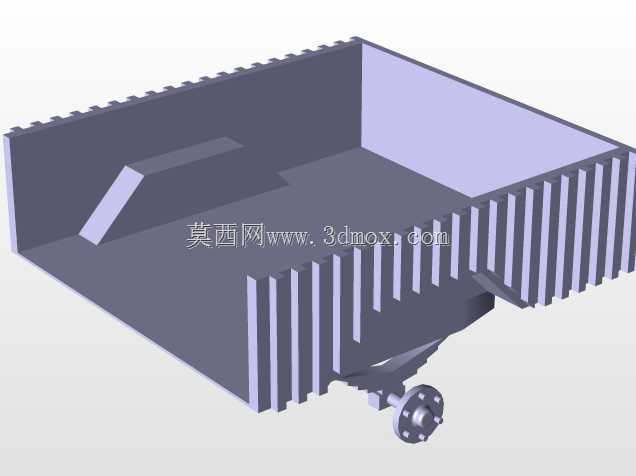

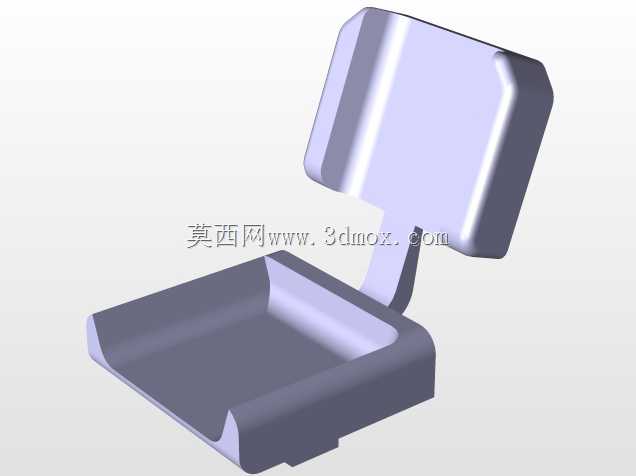

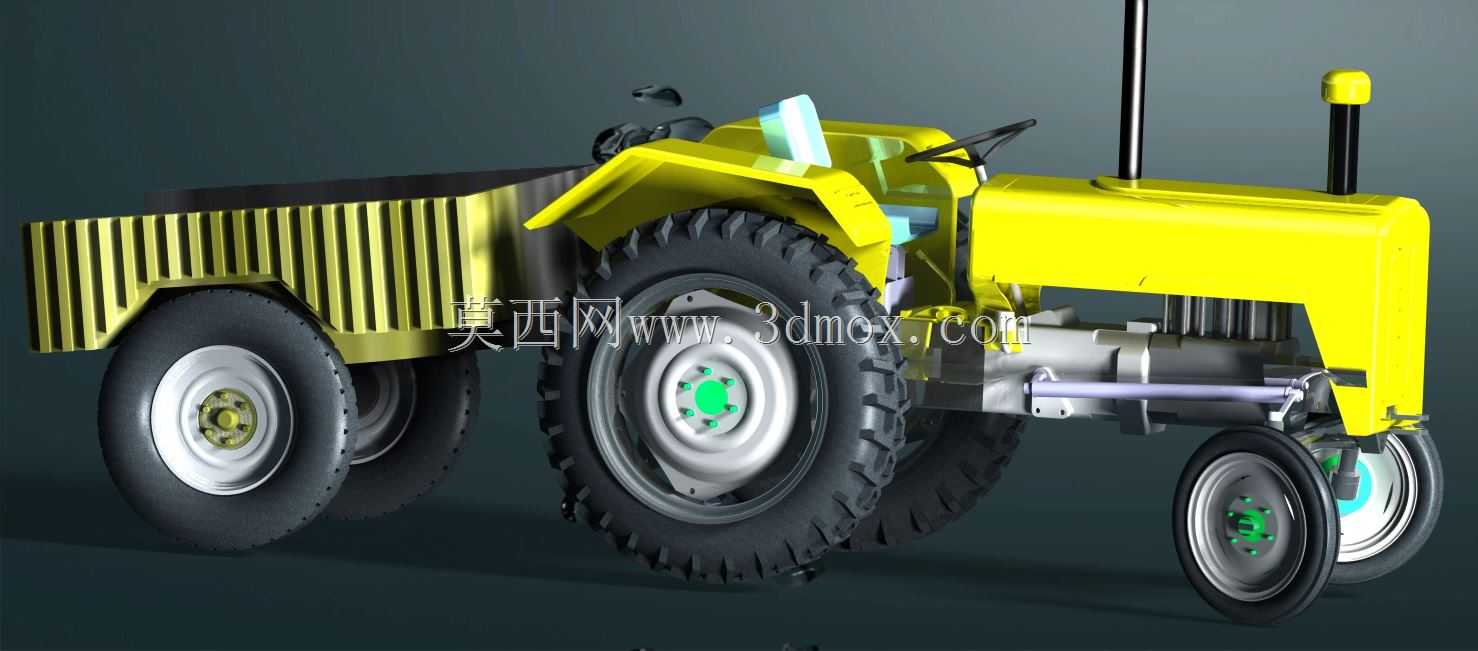

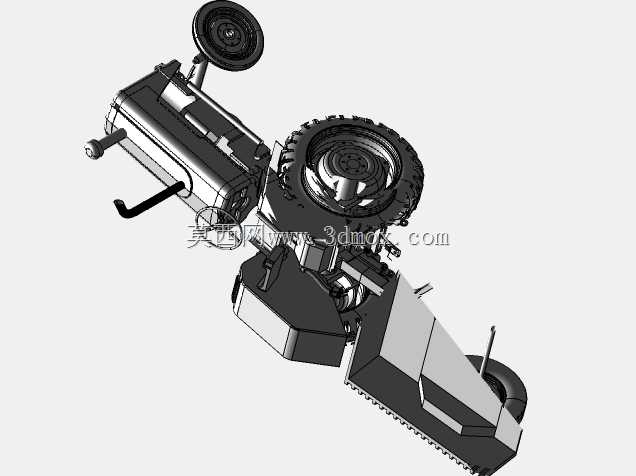

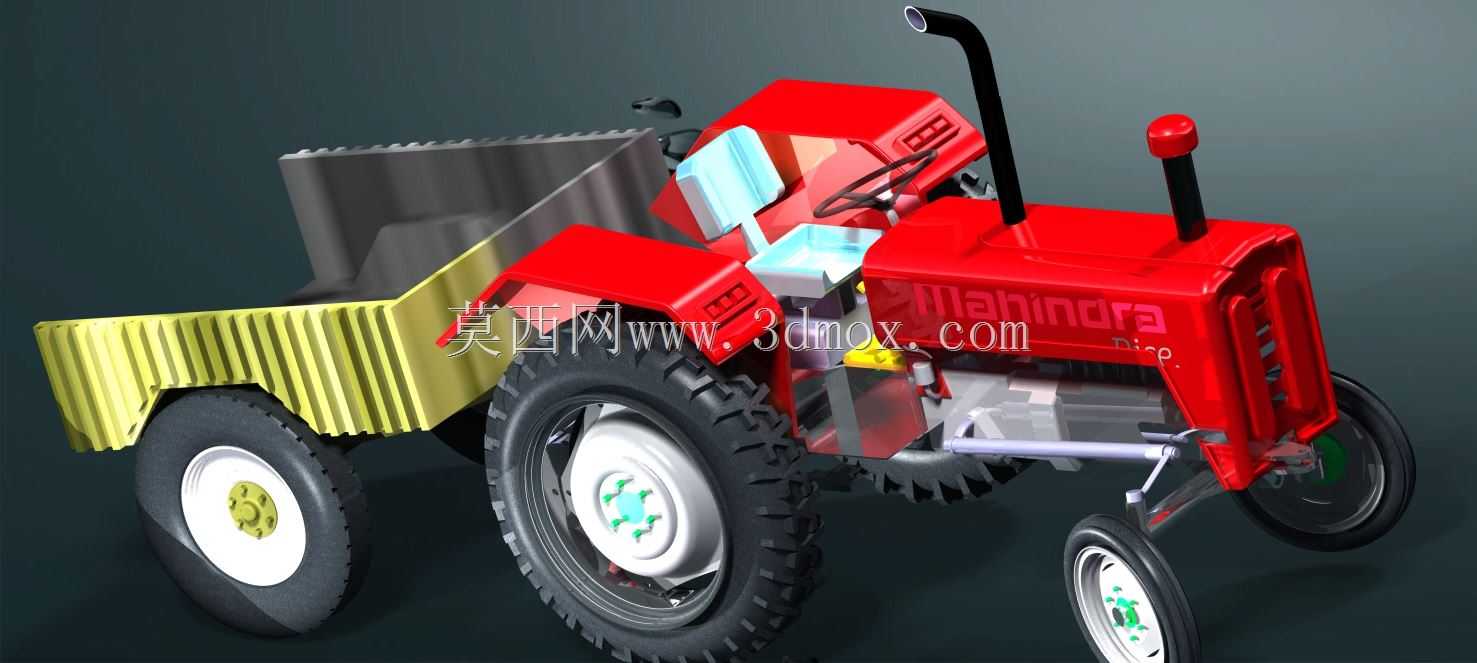

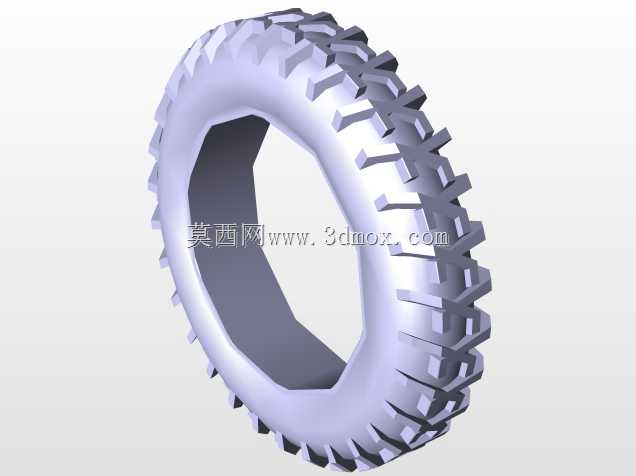

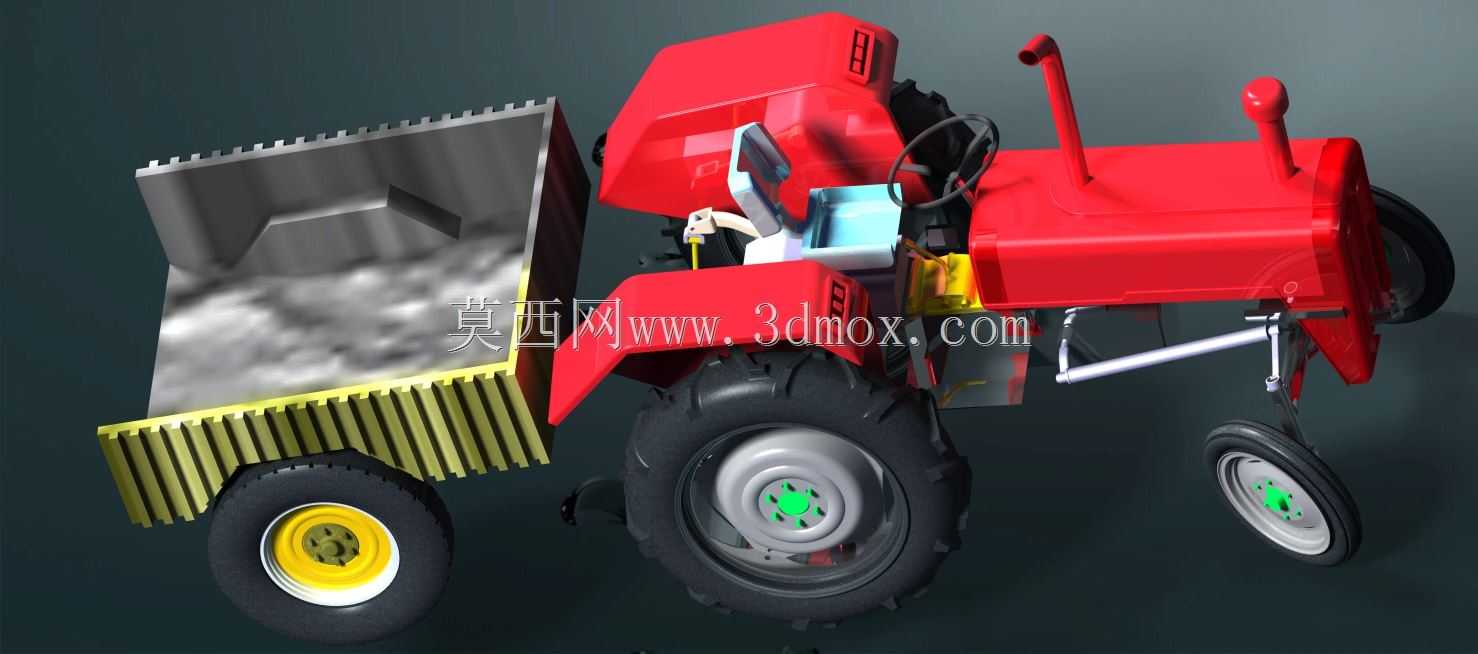

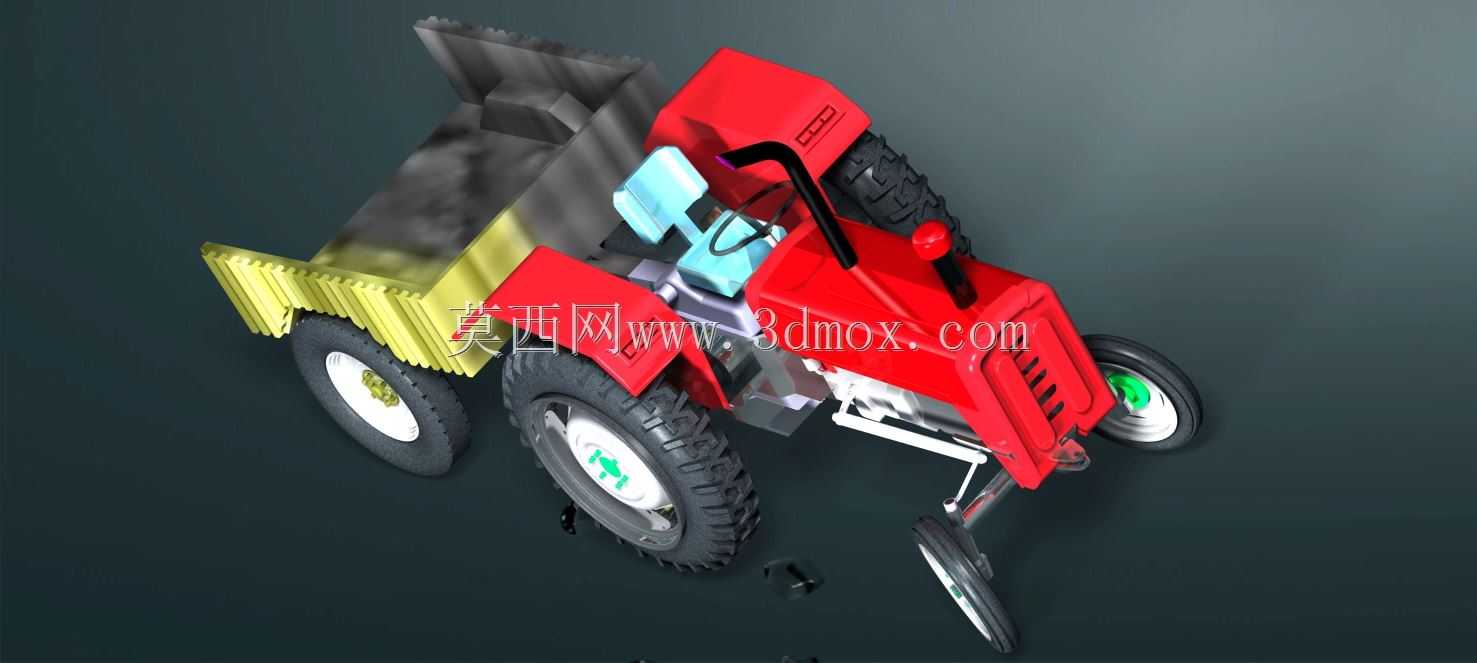

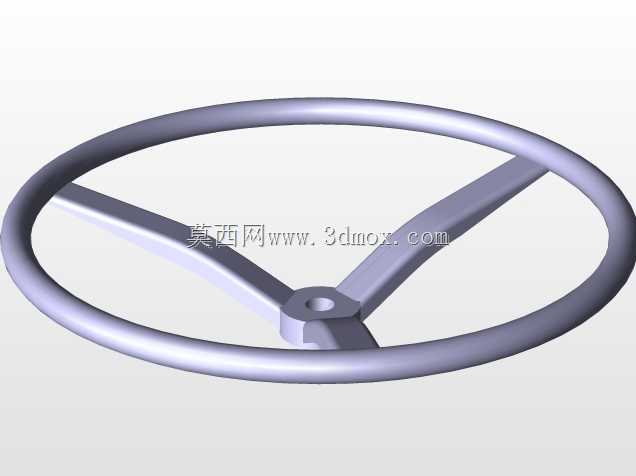

这款带一体式货斗的小型轮式拖拉机，主要面向丘陵山地零散地块作业、乡村短途农资转运、庭院及小型农场的轻载作业场景设计，可适配南方小块农田的耕整前置挂载需求，也能独立完成农户日常的肥料、农产品、农具的短距离转运工作，弥补大型农机无法进入狭窄村道、小块梯田作业的短板。整机采用经典的前置动力舱、中置驾驶位、后置载货斗的布局，动力舱预留了单缸柴油机的安装空间，排气系统沿动力舱右侧向上布置，避免作业时扬尘卷入进气道，转向系统采用前轮偏转转向结构，最小转弯半径控制在3.2米以内，可在宽度不足4米的田埂路、村道上灵活调头。设计阶段充分考虑了乡村非铺装路面的通行需求，驱动轮选用大直径深花纹农用轮胎，胎纹深度达28毫米，可在泥泞、松软耕地表面提供足够抓地力，前轮采用小直径导向轮，降低转向操作力矩，普通农户无需专业培训即可上手操作。驾驶位采用开放式无舱设计，周边预留了安全扶手安装位，方向盘倾角设置为27度，符合亚洲男性坐姿操作的人机工程学要求，长时间操作不易产生疲劳。后置货斗采用波纹钢板冲压成型结构，侧壁高度350毫米，额定载重量设计为500千克，货斗底部与车架采用铰接式连接，预留了手动翻斗的转轴安装位，卸货时可手动抬起货斗前端完成卸料，无需额外辅助设备。整机外形长度控制在3.2米，宽度1.25米，高度1.4米，可顺利通过宽度1.3米的乡村限宽设施，车架采用矩形钢管焊接结构，关键连接位置预留了标准挂载接口，可快速挂载小型犁具、播种器、除草辊等常用农机具，实现一机多用。设计过程中对传动系统的布置做了优化，变速箱与后驱动桥采用直连结构，减少传动过程中的动力损耗，制动系统采用后轮鼓式制动，驻车制动采用棘爪锁止结构，可在坡度15度的坡面上稳定驻车，避免溜车风险。车身覆盖件采用模块化设计，动力舱侧罩可快速拆卸，日常维护时无需拆解大量结构即可完成机油更换、滤芯清理等常规保养操作，货斗的易磨损部位预留了耐磨衬板安装位，长期使用磨损后可单独更换衬板，降低整机的使用维护成本。
