多轴重载农用运输挂车底盘结构设计

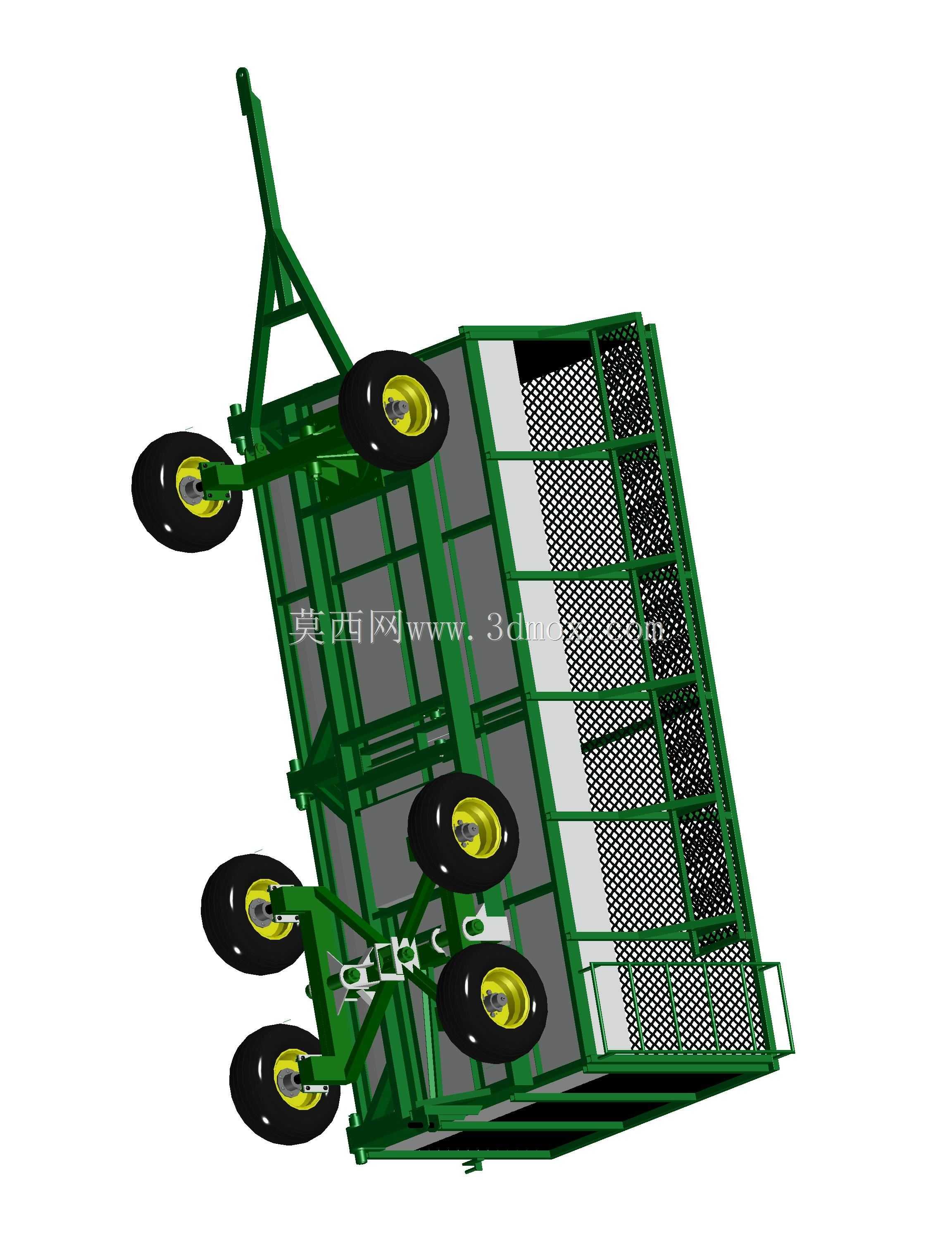

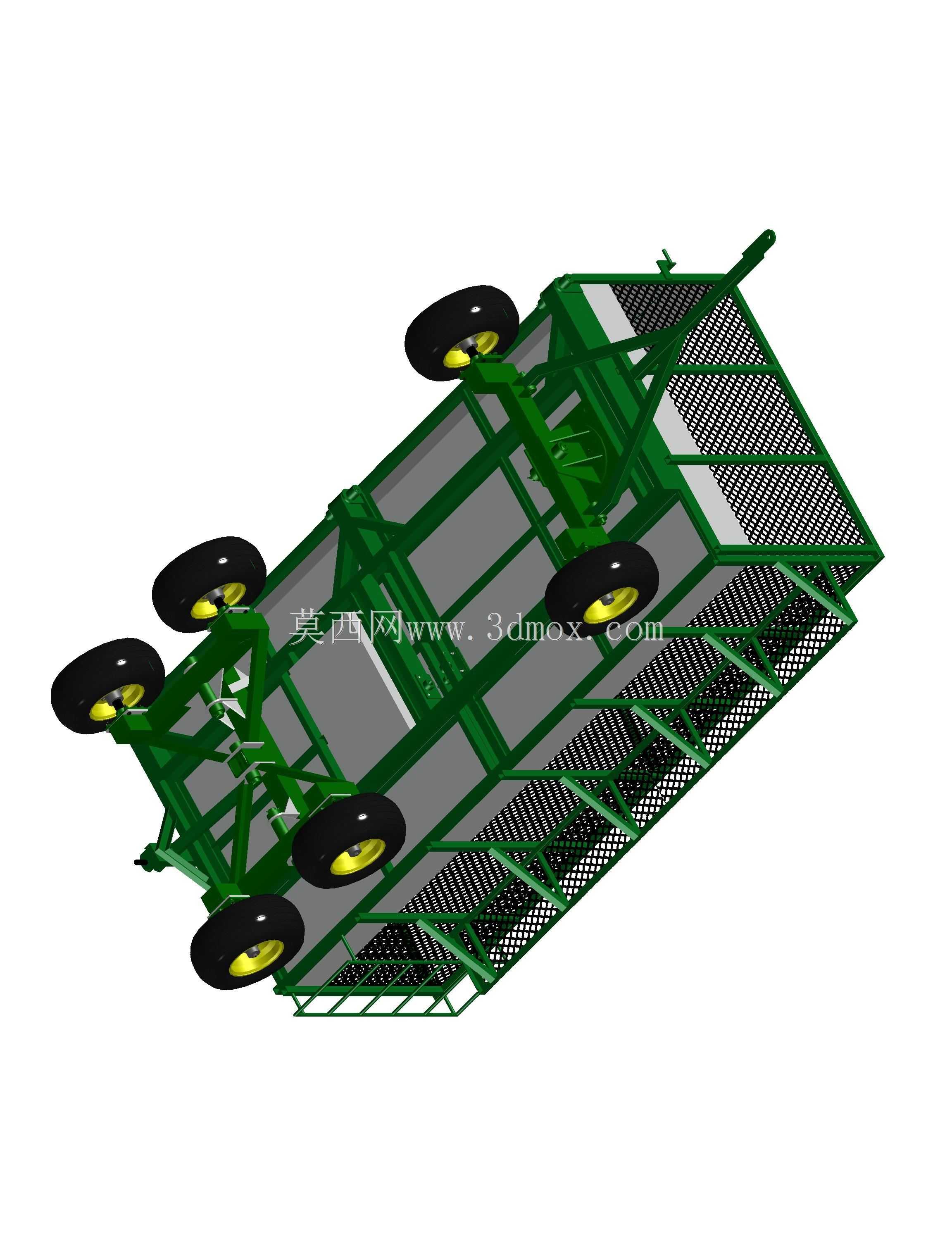

该结构为适配大田作业场景的重载农用运输挂车底盘，主要应用于规模化农场、农业合作社的农资转运、农牧产品收获后短驳运输环节，可配套大马力拖拉机完成田间到仓储点、集散点的重载运输作业，也可经过适配调整用于厂区内重型散料、工装构件的短途转运，解决非硬化路面下大载重运输的通过性与承载稳定性问题。从实际用途来看，该底盘作为挂车的核心承载基体，上方可加装不同形式的货厢、网栏或专用作业搭载平台，既可以运输散装粮食、秸秆、饲草等农牧产品，也可以搭载肥料、农机配件等农用物资，在非铺装的泥泞、起伏田间路面行驶时，相比普通双轴挂车拥有更强的载荷分散能力，不会轻易出现陷车、车架变形的问题。在功能特性上，该底盘采用八轮多轴布局，通过多组行走轮将整车载荷均匀分散到路面接触点，大幅降低单轮接地比压，适配松软农田、砂石土路等低承载力路面；车架主体采用框架式钢结构焊接成型，主纵梁与横梁采用变截面加强设计，在保证整体抗扭、抗弯强度的同时控制结构自重，货台区域采用镂空网面结构，既可以减少行驶过程中的风阻，也能让运输散料时夹带的泥土、积水自然漏下，避免货台积载增加无效载荷；底盘前端设置标准牵引连接结构，可与拖拉机后牵引销快速挂接，配套的转向联动结构可保证挂车跟随拖拉机行驶时拥有更小的转弯半径，适配乡村狭窄道路、田间地头的转向需求。设计思路上，整体围绕重载、高通过性、易维护三个核心目标展开，行走轮组采用独立的小跨度轴组排布，在起伏路面上可以让更多轮胎保持与地面的有效接触，避免单轮悬空导致的车架局部应力集中；车架的受力节点均设置加强筋板，焊接位置避开应力集中截面，减少长期重载行驶下的焊缝开裂风险；轮组安装位置预留了足够的维护操作空间，可快速完成轮胎更换、轴承润滑等日常保养作业。在外形尺寸与安装边界上，该底盘整体为长矩形布局，宽度符合农用道路通行的尺寸规范，牵引架伸出长度满足拖拉机挂接后的转向间隙要求，满载时底盘离地间隙适配农田田埂、乡间路障的通行高度，上方货台安装平面的连接孔位采用标准化间距设计，可直接适配常规尺寸的农用货厢、栏板等上部结构，不需要额外进行打孔改装，轮组外侧未超出车架主体宽度，避免在狭窄路段行驶时出现轮组刮蹭障碍物的问题。
