手动三辊滚压式金属管材弯制设备

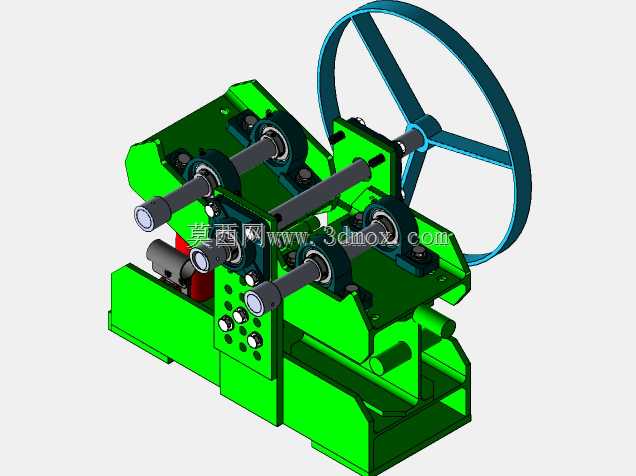

该款手动弯管设备主要面向五金加工、小型管材预制、现场管线施工等场景，可对薄壁金属圆管完成小批量、多规格的圆弧弯曲作业，适配五金制品加工、简易护栏制作、维修现场管线改道等对弯管精度要求适中、无需高速批量生产的作业场景，无需外接动力源即可完成操作，适合无供电条件的户外作业场景使用。设备采用三辊轴滚压弯曲的核心结构，三根平行布置的辊轴承担管材夹持、送进与弯曲成型的功能，侧部配置的大直径手轮作为动力输入部件，操作人员转动手轮即可通过内部传动结构带动辊轴同步转动，驱动管材沿弯曲辊面逐步进给，依靠辊轴间的位置约束让管材产生连续塑性变形，最终获得设定曲率的弯管成品，相比传统手动弯折工具，该结构可有效避免管材弯折处出现瘪陷、褶皱、开裂等缺陷，成型后管材圆度保持性好，弯曲段过渡顺滑。设备的设计思路围绕手动操作的省力性、成型稳定性与结构紧凑性展开，手轮采用大直径轮缘设计，可通过增大力臂降低操作人员的转动施力强度，长时间操作不易产生过度疲劳；辊轴组件采用带座轴承支撑，转动阻力小，传动过程无卡滞，可保证管材进给速度均匀，避免因进给顿挫造成的弯曲段曲率不均问题；机身采用一体式箱型焊接结构，整体刚性充足，弯管作业时机身形变量极小，可保证弯曲精度的一致性，同时箱型结构可容纳内部传动组件，对传动部件形成防护，避免加工过程中的金属碎屑、杂物落入传动间隙造成卡滞或部件磨损。设备整体外形紧凑，底部为平整的安装基面，可通过螺栓固定在工作台或型钢支架上完成安装，安装时需保证基面水平，避免辊轴倾斜影响弯管成型精度；设备预留的操作空间充足，上料、取件操作无结构干涉，可适配一定长度范围内的直管材弯制作业，辊轴的调节结构可根据管材管径、壁厚调整辊间距，适配不同规格的金属管材加工需求，无需更换复杂模具即可完成常规规格管材的弯制作业，设备整体维护简单，仅需定期对轴承、传动接触面加注润滑脂即可长期保持稳定的工作状态。
