饲料加工用离心式物料输送风机结构

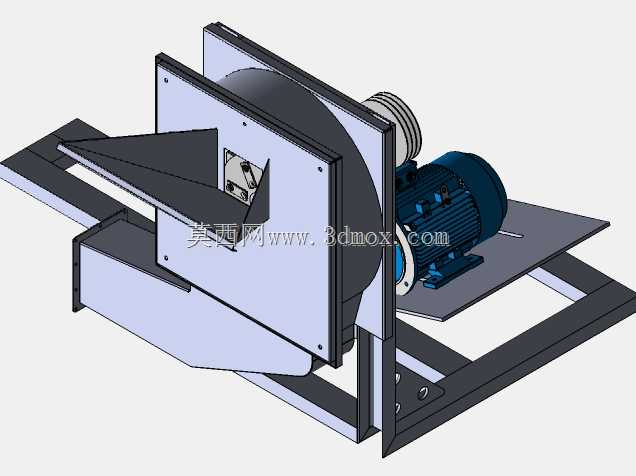

这款设备主要应用于饲料加工生产环节的散料输送工序，可将粉碎后的谷物、粕类等粉状、颗粒状动物饲料原料，通过风压作用沿密闭管路输送至配料仓、混合机或者成品包装工段，替代传统的螺旋输送在长距离、多点位送料场景下的布置局限，减少物料输送过程中的残留与交叉污染。从结构设计来看，设备采用电机直联带轮传动的布局，动力端选用标准三相异步电机，通过皮带轮传递扭矩带动叶轮高速旋转，这种传动形式一方面可以根据输送物料的容重、输送距离灵活调整皮带轮配比，匹配最优的叶轮转速，兼顾风压与风量需求，另一方面皮带传动具备一定的过载缓冲能力，当进料瞬间出现物料卡滞时，可通过皮带打滑避免电机堵转烧毁，降低设备故障停机概率。设备的核心过流部件采用加厚钢板焊接成型，进风口设计为渐扩式集流结构，可降低物料进入风壳时的紊流损耗，进料口正对叶轮中心区域，保证物料能均匀进入叶轮叶片间隙，避免偏载造成的叶轮动平衡失效；风壳侧面开设可拆卸的检修盖板，日常清理残留物料、检查叶片磨损时无需拆解整体风路，大幅缩短维护时长。安装层面，设备整体采用型钢焊接机架作为承载基础，机架底部预留标准地脚螺栓安装孔，可直接固定在混凝土基础或者钢架平台上，安装边界需预留电机侧的皮带更换操作空间，以及进料口、出风口的管路对接余量，出风口采用方形法兰接口，可直接匹配车间内的标准送料管路，无需额外制作过渡接头。设计过程中重点考量了饲料物料的磨蚀特性，叶轮叶片采用耐磨钢板折弯成型，焊接后整体做动平衡校正，保证高速运转时的振动值控制在允许范围内，机架与电机、风壳的连接位置均加装减震垫，减少运转时的振动传递，降低车间生产噪音。设备的进料端设置倾斜导料板，可引导下落的物料顺滑进入叶轮区域，避免物料垂直冲击叶片造成局部磨损过快，导料板角度根据饲料颗粒的自然休止角设计，保证进料顺畅无积料死角，不会出现长时间停机后物料结块堵塞进料口的问题。
