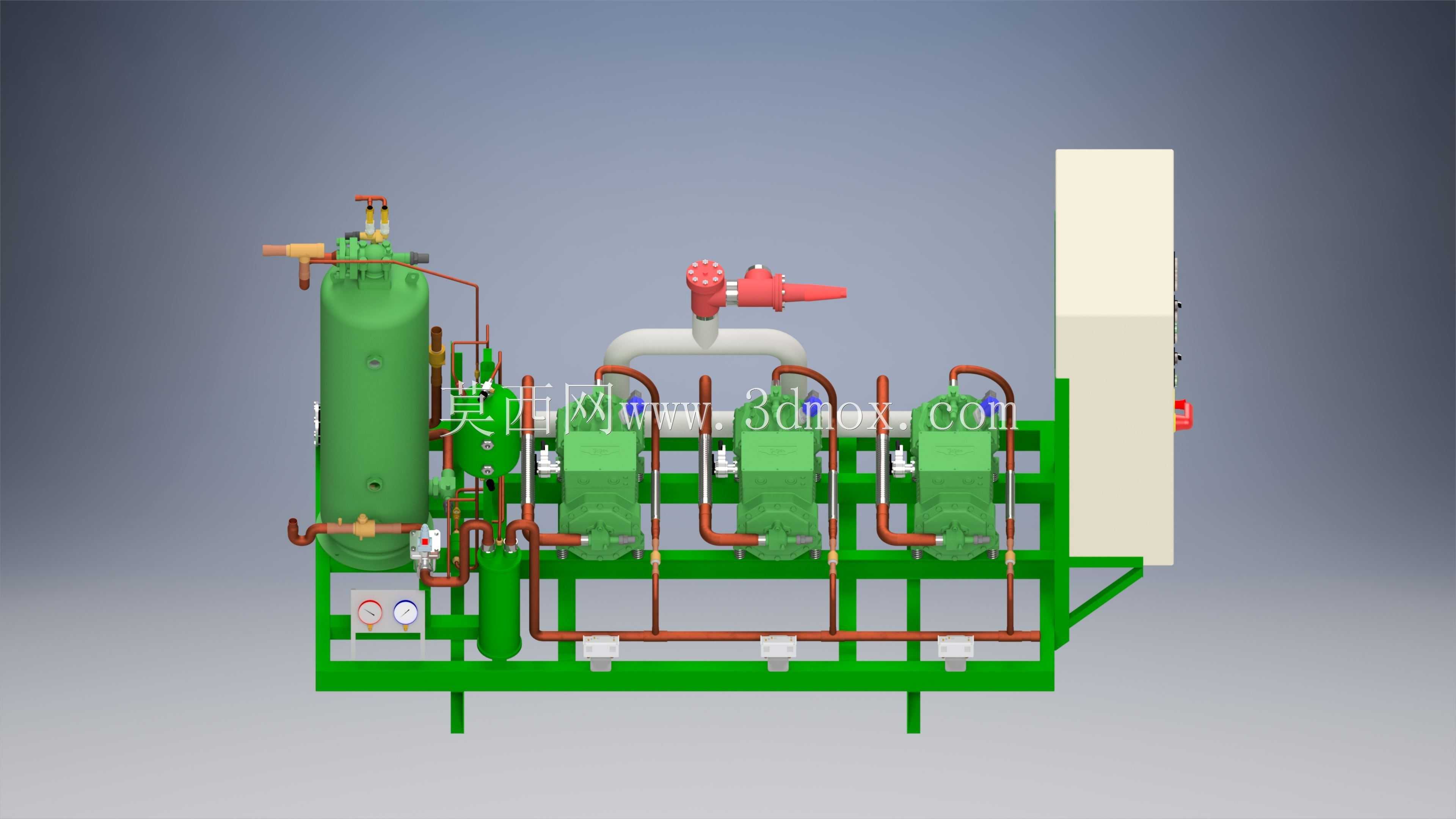

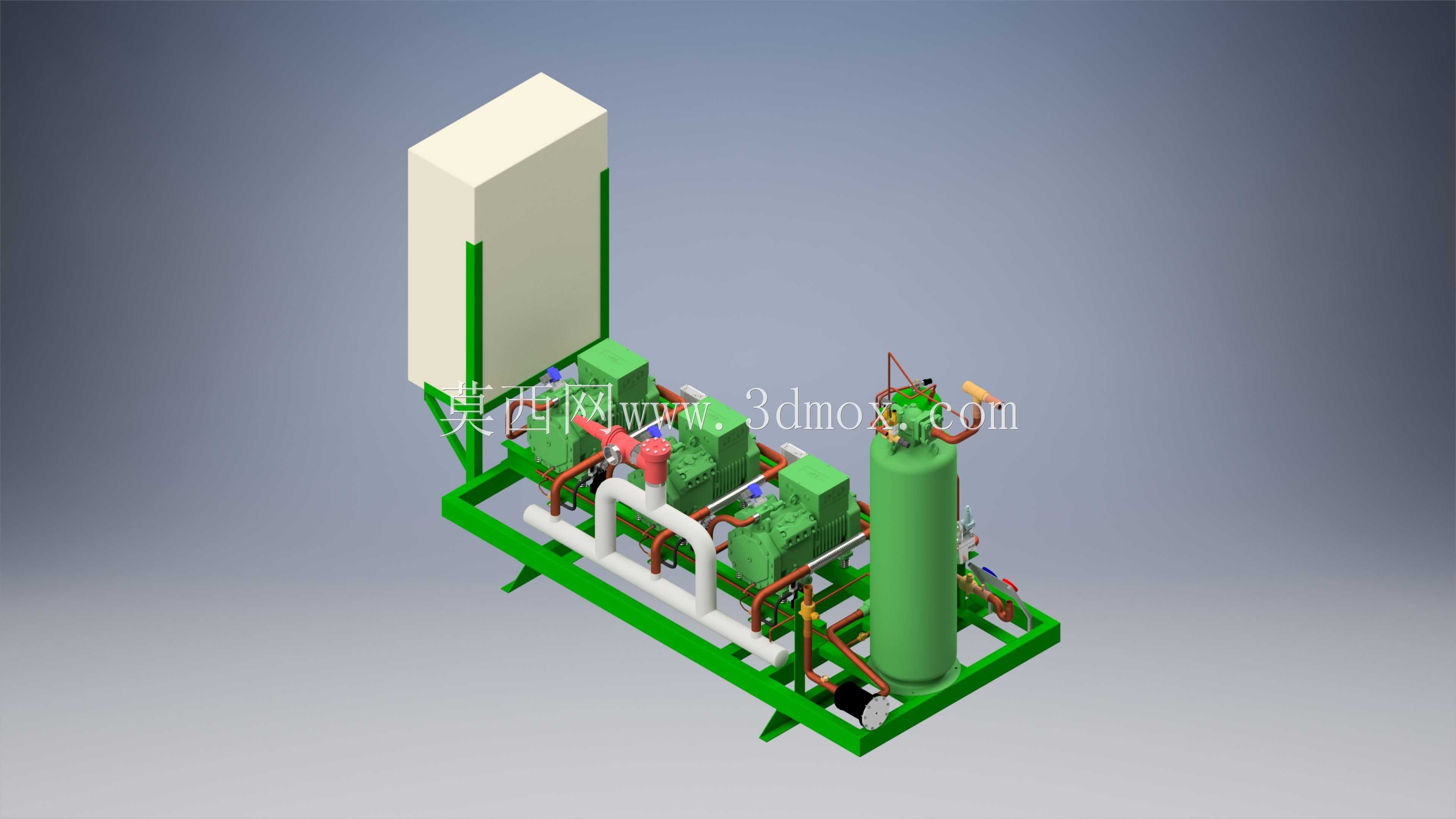

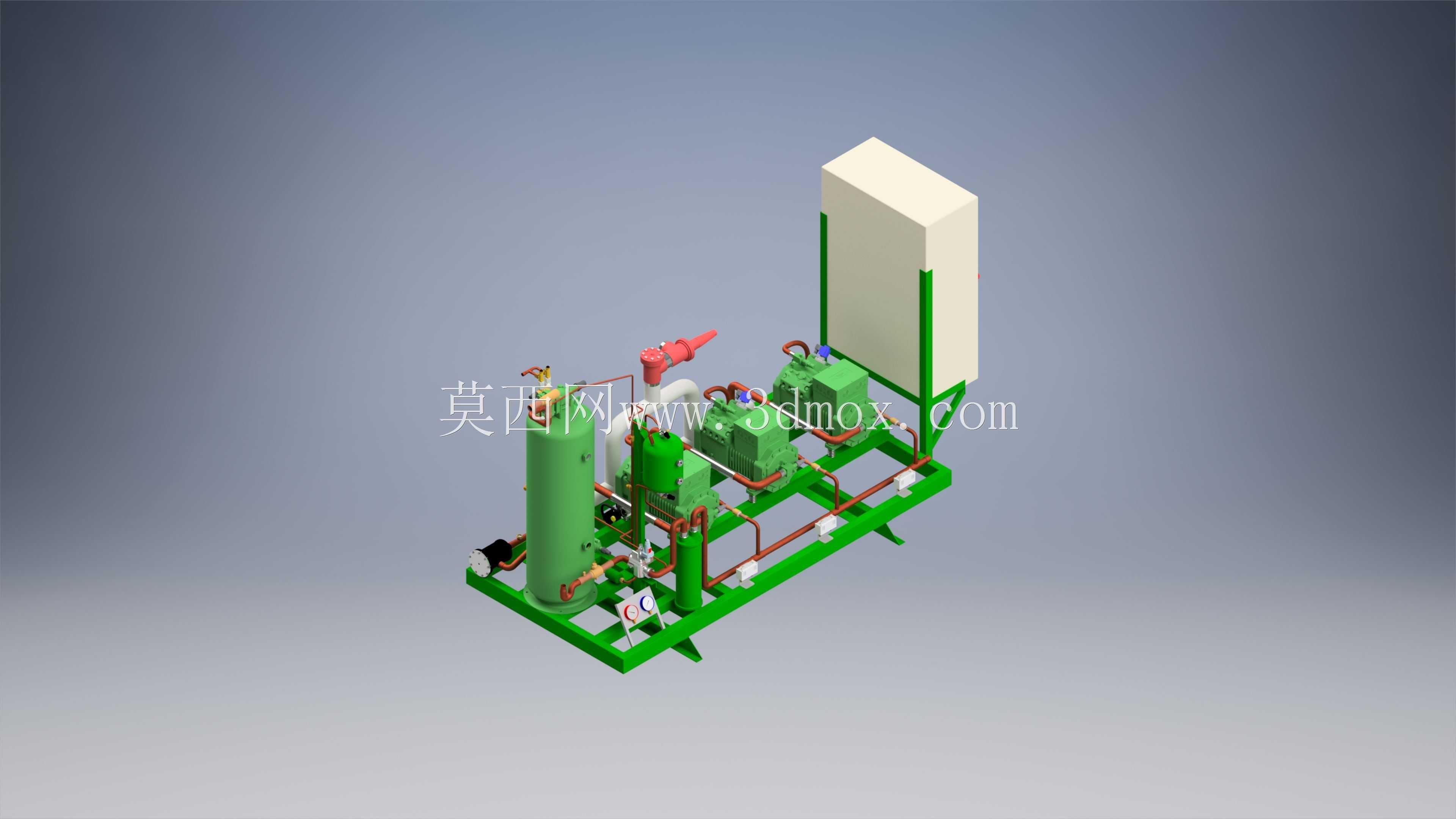

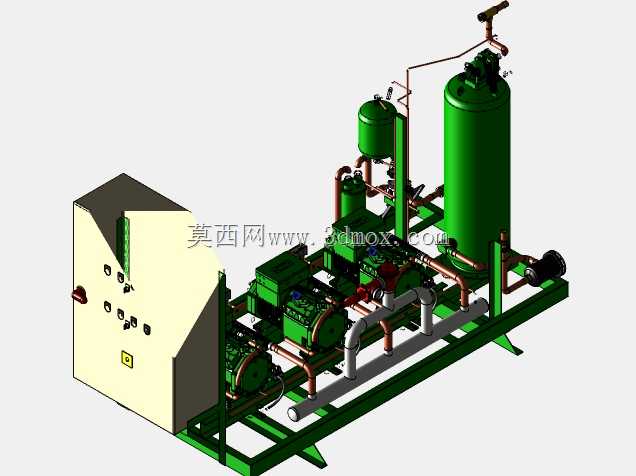

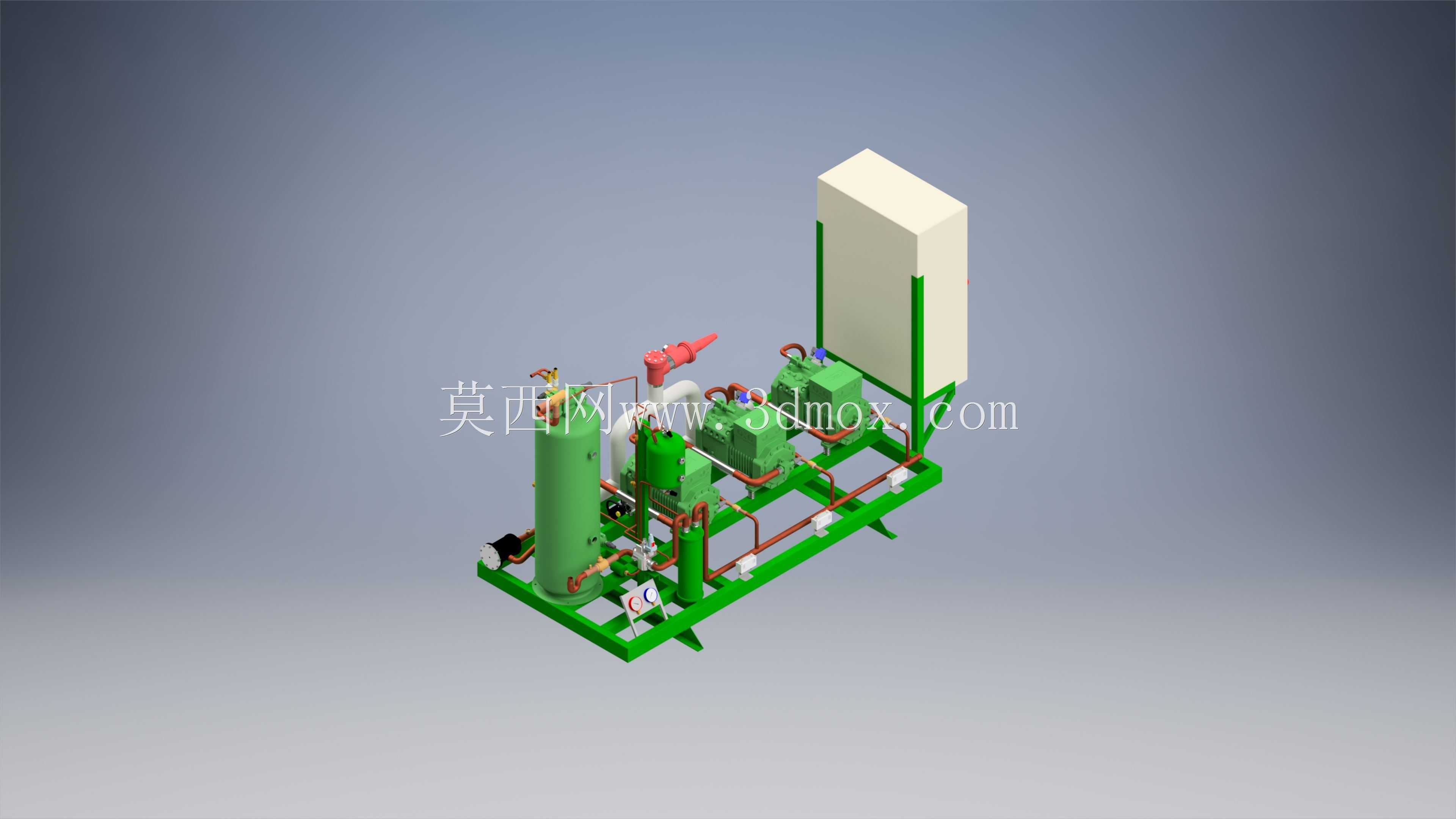

三并联比泽尔活塞式制冷压缩机组结构

该三并联活塞式制冷压缩机组，主要面向大中型商用冷藏、工业冷冻、冷链物流仓储等场景的制冷系统核心动力单元设计，可匹配中低温冷库、食品速冻生产线、工业工艺冷却等不同冷量需求的制冷工况，通过多台压缩机并联的配置形式，实现冷量的阶梯式调节，适配不同负荷下的制冷输出需求，避免单台大排量压缩机在低负荷工况下的频繁启停问题，有效提升整套制冷系统的运行稳定性与能效表现。整套机组采用撬装集成式设计思路，将三台活塞式压缩机、卧式气液分离器、立式储液器、油分离器、供回液管路、高低压保护阀件、电控操作柜体全部集成在统一的钢制焊接底座上，出厂前完成全部管路的排布连接与阀件预装，现场仅需对接蒸发器侧、冷凝器侧的工艺管路以及供电线路即可投入使用，大幅缩减现场安装的施工周期与管路装配的出错概率。在功能特性上，机组配置的独立油分离系统可快速分离压缩机排气带出的润滑油，通过回油管路将润滑油输送回各台压缩机的曲轴箱，避免润滑油进入换热系统影响换热效率，同时保障各台压缩机的润滑需求，降低运动部件的磨损速率；管路上配置的高低压控制器、截止阀、视液镜等阀件，可实时监测系统运行压力，方便运维人员快速判断系统运行状态，在设备检修时可快速切断对应管路的冷媒通路，减少冷媒排放量。设计过程中充分考虑了安装边界与运维空间，整体底座采用型钢焊接成型，底部预留标准的叉车孔位与地脚安装孔，可直接通过叉车完成机组的转运就位，无需额外配置吊装工装；电控柜布置在机组前端操作侧，柜面排布的运行指示灯、操作按钮、压力显示表全部朝向运维操作通道，操作人员无需绕行设备即可完成日常的参数查看与启停操作；管路排布遵循横平竖直的原则，不同功能的管路预留足够的安装间隙，既避免管路运行过程中的振动干涉，也给后期阀件更换、管路检修留出充足的操作空间。机组整体外形尺寸适配常规制冷机房的门洞通行宽度，底座的承重分布经过校核，安装时仅需按照标注的承重点位做基础硬化即可，无需额外做整体承重平台，有效降低机房的基建成本。
