GEA Bock半封闭制冷压缩机组结构设计

该款制冷压缩机组主要面向商用及工业制冷场景设计，可广泛应用于冷库制冷系统、商超冷链陈列柜、工业工艺冷却、食品速冻生产线、低温仓储等需要稳定冷源供给的场景，作为制冷循环的核心动力部件，承担着压缩低温低压气态制冷剂、提升制冷剂压力与温度，推动制冷剂在整个制冷回路中循环相变换热的核心作用，是整套制冷系统的“心脏”单元。

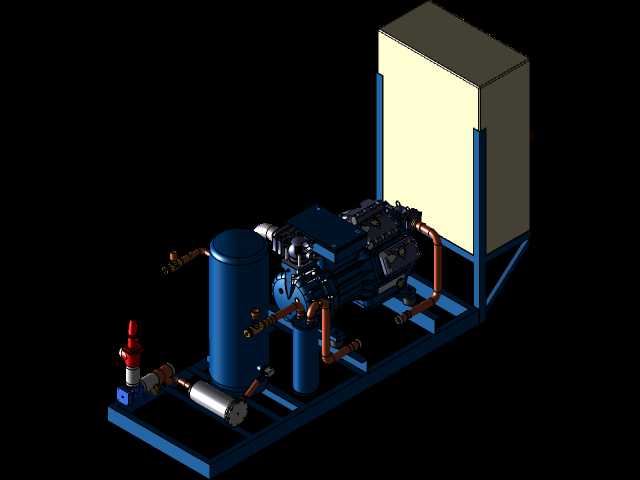

从功能特性来看，机组采用集成式撬装设计思路，将制冷压缩机本体、气液分离器、油分离器、储液干燥部件、管路阀组、电控安装基座以及散热配套单元的安装位整合在同一钢制底座框架上，省去了现场零散安装各部件的复杂工序，现场部署时仅需对接系统高低压管路与供电线路即可投入使用，大幅降低现场安装的施工难度与出错概率。机组的管路布局经过优化设计，铜质管路走向遵循最短流阻原则，弯头处采用大曲率半径设计，有效降低制冷剂在管路内流动的压力损失，提升整机运行能效；各管路与部件的连接位置预留了检修操作空间，日常维护时可便捷拆卸阀件、更换过滤元件，无需大范围拆解周边部件。

在设计思路上，整体结构优先考量运行稳定性与抗震性能，底座框架采用型钢焊接成型，关键承重位置做了加强筋处理，压缩机与底座之间设置了减震垫安装位，可有效吸收压缩机运行时产生的振动，避免振动传递到外接管路引发管路疲劳开裂；立式布置的气液分离与储液部件充分利用了底座上方的竖向空间，在保证部件容积满足系统循环需求的前提下，尽可能压缩整机的横向占地面积，适配多数制冷机房的紧凑安装空间要求。机组右侧预留的立式箱体安装位可用于放置电控系统或者风冷冷凝单元，用户可根据实际使用需求选择水冷或者风冷的冷凝配套方案，具备较强的场景适配性。

从安装边界来看，整机底座采用标准化的安装孔位设计，安装时可直接通过膨胀螺栓固定于水平硬化地面，底座下方预留了叉车作业空间，便于短距离转运就位；整机外接管路的接口位置统一布置在机组侧方，高度适配常规制冷管路的安装标高，现场布管时无需额外做大幅度的管路弯折调整；机组顶部预留了吊装挂点，可满足厂房内吊装就位的作业需求，整体安装边界清晰，适配多数常规制冷机房的空间部署要求，可有效减少现场安装的改造工作量。
