ScanSpeak18WU474T00中低音喇叭单元三维设计

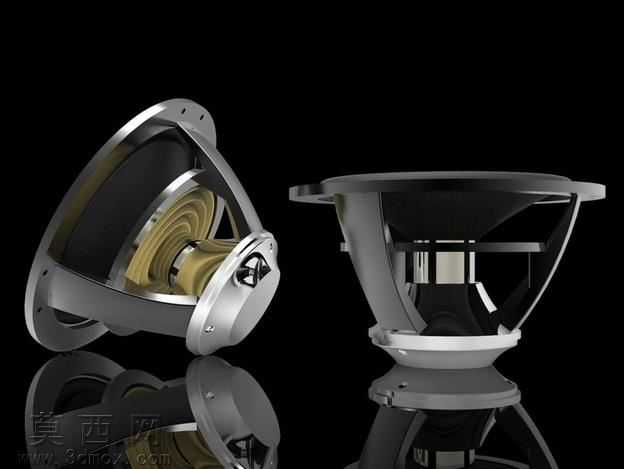

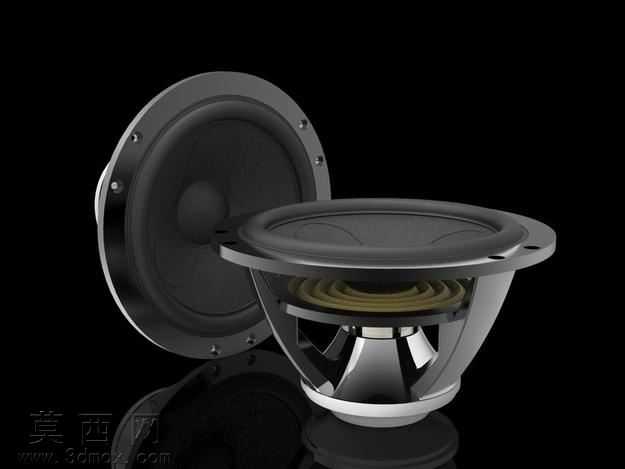

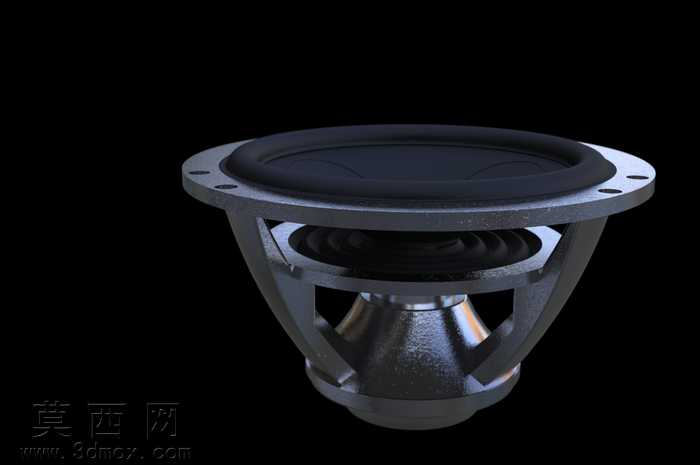

本作品为ScanSpeak经典18WU474T00中低音驱动单元的三维建模成果，建模过程依托SolidWorks平台完成全参数化结构搭建，首先通过实测单元的安装孔位、盆架轮廓、振膜曲率、弹波尺寸、磁路组件直径等核心参数，绘制精准的二维草绘截面，再通过旋转、拉伸、切除、阵列等特征命令完成各部件的实体建模，确保各装配位的公差匹配符合实际产品的装配逻辑。渲染环节采用Keyshot完成材质与光影调校，盆架部分采用哑光磨砂黑色金属材质，还原铸铝盆架的细腻颗粒质感与边缘倒角的金属反光特性；振膜部分采用添加了纤维纹理的复合纸盆材质，调整表面粗糙度参数还原纸盆的半哑光漫反射效果，同时还原振膜表面的防尘帽弧度与折环的橡胶褶皱结构，折环材质采用半哑光黑色橡胶，还原其软质弹性的视觉特征；磁路部分的华司、T铁采用抛光镀铬金属材质，还原金属亮面的环境反射效果，弹波部分采用编织纤维材质，还原其环形褶皱的织物纹理。建模过程中完整还原了单元的内部结构，包括磁钢的厚度、音圈的骨架直径、定心支片的固定位、接线端子的安装结构，所有部件可完成虚拟装配验证，检查各活动部件的干涉情况，确保振膜上下运动时不会与盆架、磁路产生结构冲突。设计过程中重点还原了该经典单元的外观识别特征，包括盆架的六安装孔布局、宽橡胶折环的弧度、大尺寸后磁路的锥形导流结构，模型同时导出了STEP等通用格式，可用于音箱箱体的装配设计、分频器搭配的结构模拟、音响产品的外观渲染展示等场景，建模时对细小结构做了合理优化，在保证外观还原度的同时控制模型面数，兼顾渲染效果与编辑流畅度。
