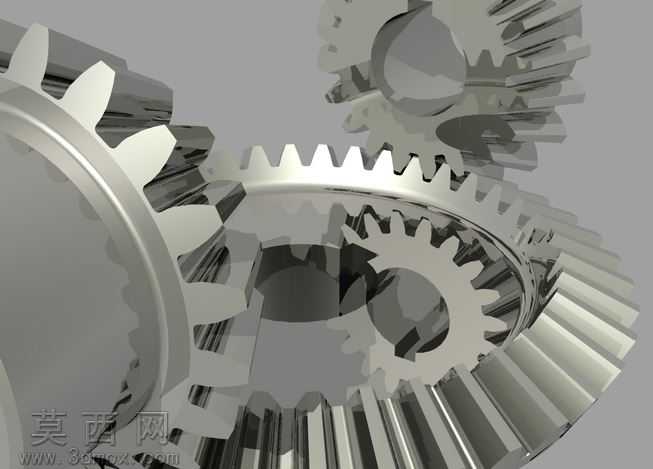

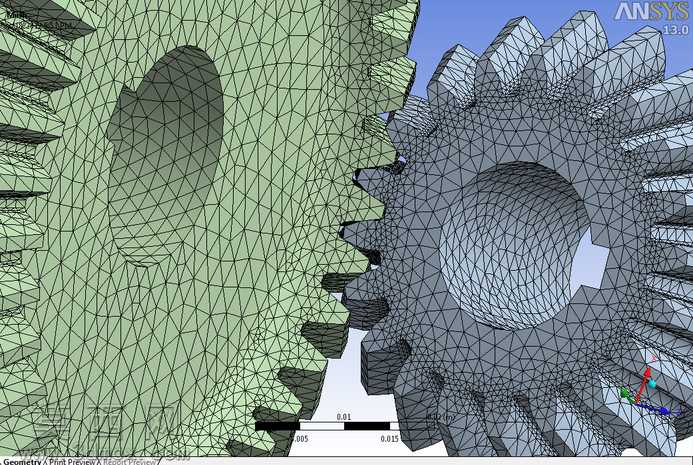

本作品为正交啮合锥齿轮三维结构设计,建模过程严格遵循锥齿轮啮合传动的几何原理,首先通过参数化定义确定分锥角、模数、齿数、齿顶高系数、顶隙系数等核心设计参数,依托三维建模软件的参数化草图功能绘制齿轮背锥展开轮廓,通过投影映射将渐开线齿形精准贴合至锥面基准,保证齿廓曲线符合渐开线啮合的运动学要求。建模过程中对轮齿、轮毂、安装轴孔、减重空腔等结构进行分步构建:轮齿部分采用沿分锥母线扫描放样的方式生成实体,逐齿阵列后对齿顶、齿根进行圆角过渡处理,消除应力集中风险;轮毂部分根据传动扭矩需求设计合理的轴孔直径与键槽结构,保证与传动轴的配合精度;齿轮端面的减重空腔在不降低结构强度的前提下减少零件自重,适配高速传动场景的动平衡要求。模型完成实体构建后进行网格划分预览,可清晰观察到三角面元均匀覆盖轮齿啮合面、轮毂支撑面等关键受力区域,网格密度在齿面接触区域适当加密,可直接导入有限元分析软件进行接触应力、弯曲强度的仿真计算。材质设定上,针对齿轮传动的工况需求,赋予构件合金结构钢的材质属性,还原金属零件的哑光金属质感,渲染过程中通过调整光照角度突出轮齿啮合的接触状态,清晰展示两锥齿轮轴线垂直相交的装配关系,直观呈现正交传动的动力传递路径。设计过程中重点校验了两齿轮的啮合侧隙、接触斑点位置,保证装配后传动平稳无卡滞,齿面接触区域符合设计规范,可直接用于机械传动系统的装配仿真、工程出图以及后续的加工工艺规划,为相交轴动力传递场景的机械设计提供精准的三维模型支撑。
