风力驱动提水风车水泵结构设计

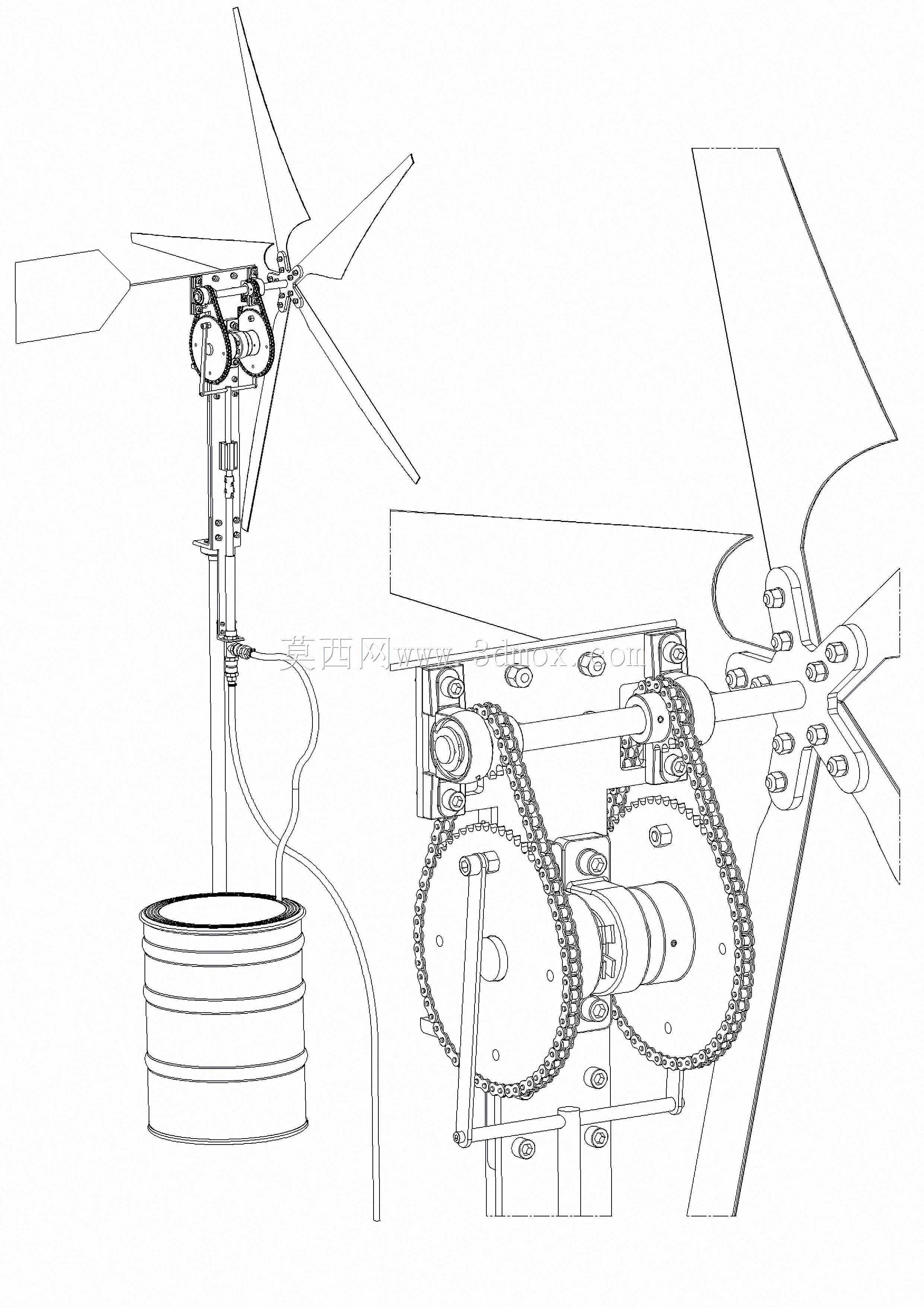

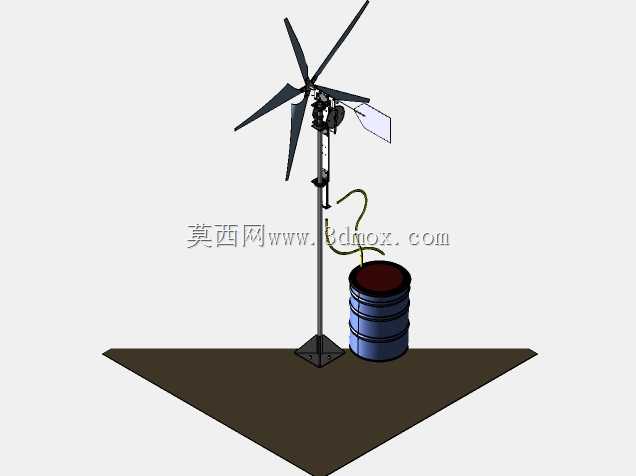

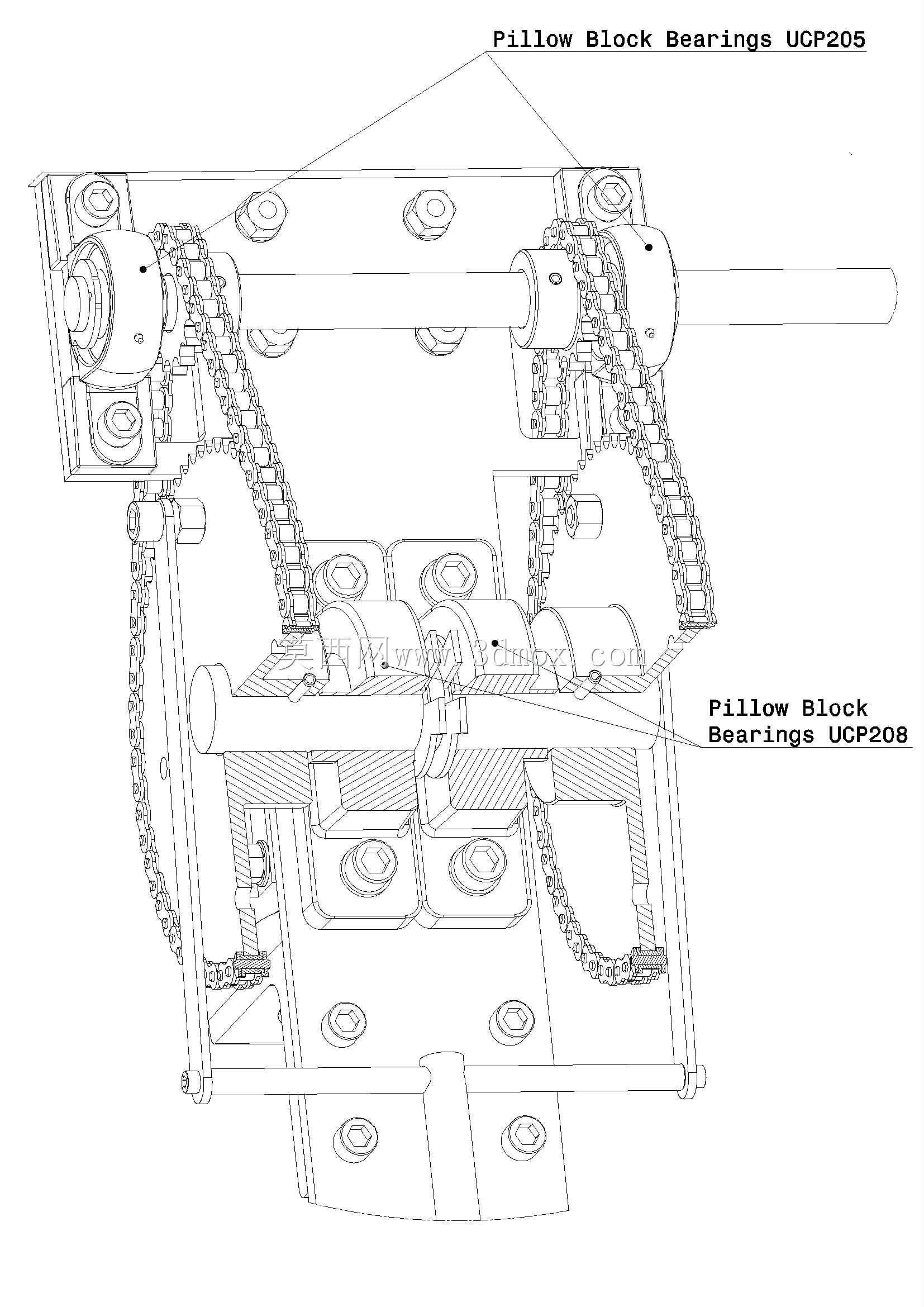

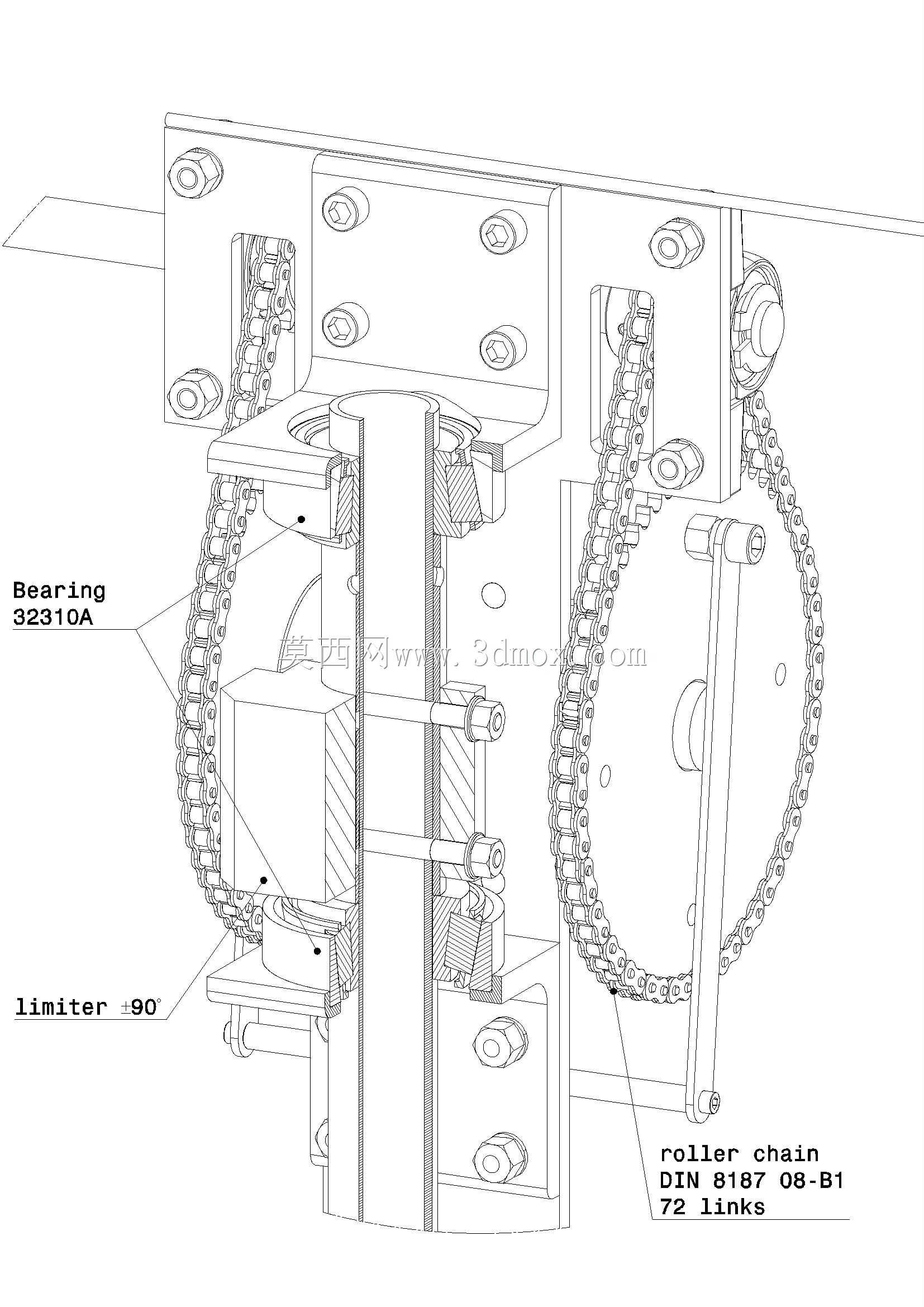

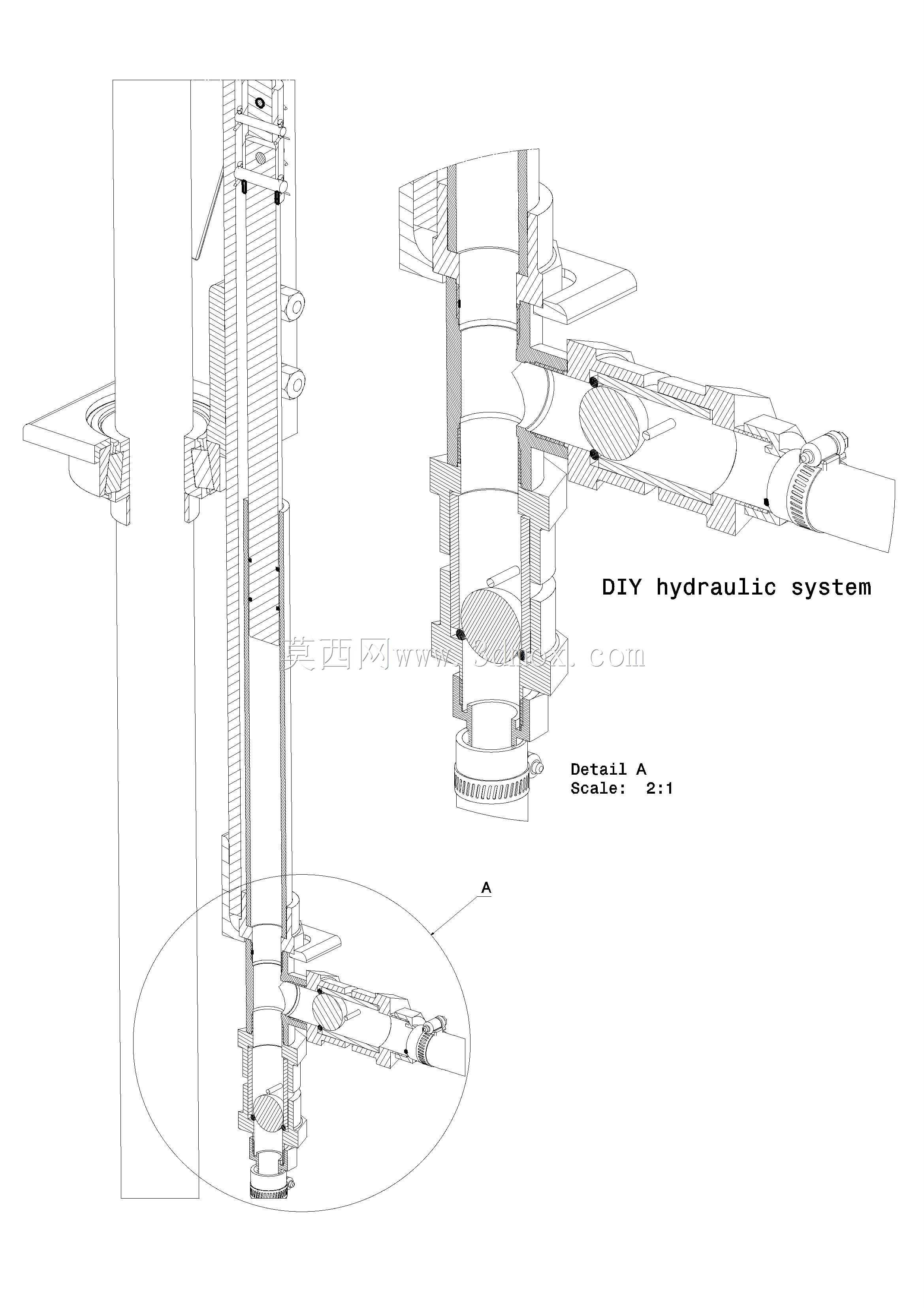

这款风力驱动提水装置主要面向无电网覆盖的偏远农牧区、山地丘陵种植区、零散小型农田作业场景使用，可在无需外接电力、燃油动力供给的条件下，完成浅层地下水、地表沟渠存水的持续提水作业，适配小规模农田灌溉、畜牧养殖点供水、零散地块作物浇灌等低扬程、小流量的取水需求，尤其适合供电基础设施不完善、常规动力设备运维成本过高的野外作业区域。装置整体采用立式立柱承载结构，上部为风轮动力采集端，下部通过立柱内置传动链路连接取水执行端，可直接适配标准容积的储水圆桶完成取水暂存，整体安装边界紧凑，单套设备占地范围不超过两平方米，立柱安装高度可根据现场风况、取水点深度灵活调整，无需浇筑大面积混凝土地基，仅需做基础预埋固定即可完成部署，适配山地、坡地、平原零散地块等多种复杂安装地形。风轮部分采用多叶片尾舵对风结构，尾舵可根据实时风向自动调整风轮朝向，始终保持风轮迎风面垂直于来风方向，最大化捕捉低风速段的风能动力，叶片采用轻量化流线型设计，在每秒三米的低风速条件下即可启动运转，无需额外的启动助力装置。动力传递部分采用双链轮链条传动结构，将风轮采集的旋转动力通过减速增扭的齿轮组传递至下部的取水执行机构，传动链路全程做密封防护处理，可有效阻挡野外环境下的沙尘、雨水侵入传动部件，降低长期户外使用的磨损损耗，传动比经过匹配调校，可在常规风力条件下输出适配提水作业的扭矩与转速，避免风速波动导致的取水动作断续问题。取水端采用往复式提水结构，可根据取水扬程需求更换不同规格的泵体组件，适配一米至八米扬程范围内的提水作业，提水流量随风速变化自动适配，风速越高提水流量越大，可在有风条件下持续向储水容器补水，储水端可直接对接灌溉滴灌带、牲畜饮水槽等终端用水设施，无需额外加装二次加压设备。整体设计做了多标准件简化处理，核心连接部件、传动部件均采用通用标准五金件，后期运维更换配件无需定制加工，可大幅降低野外长期使用的维护成本，结构无复杂电控元件，整体可靠性强，可在无人值守的条件下长期连续运转，适配偏远地区低强度持续取水的使用需求。
