手摇式阿基米德螺旋提水装置结构设计

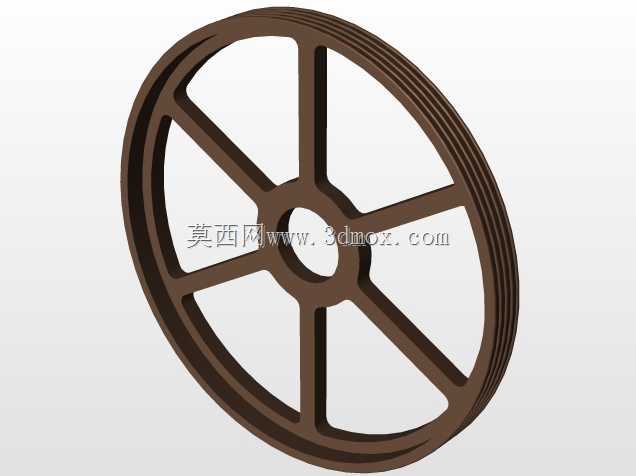

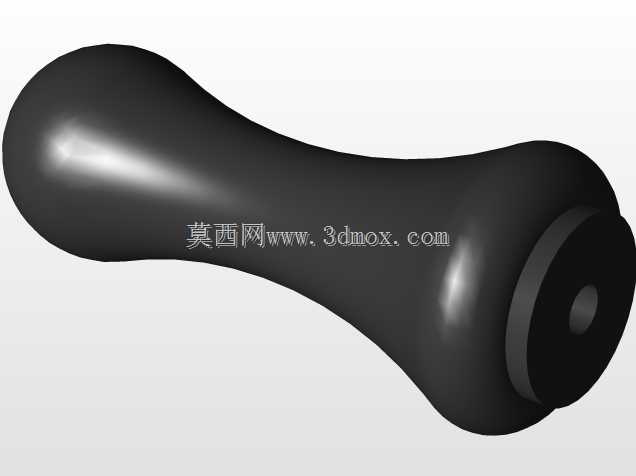

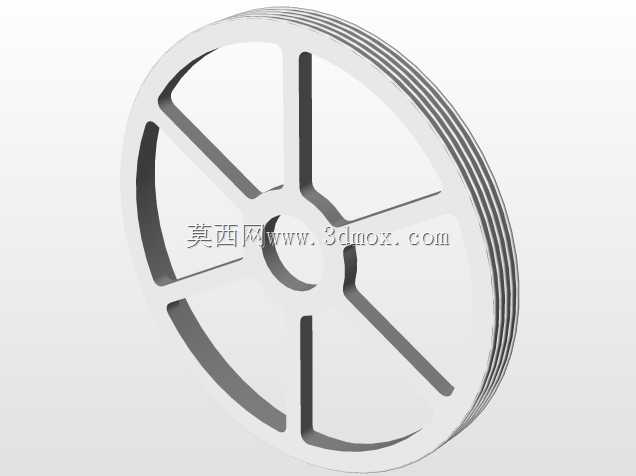

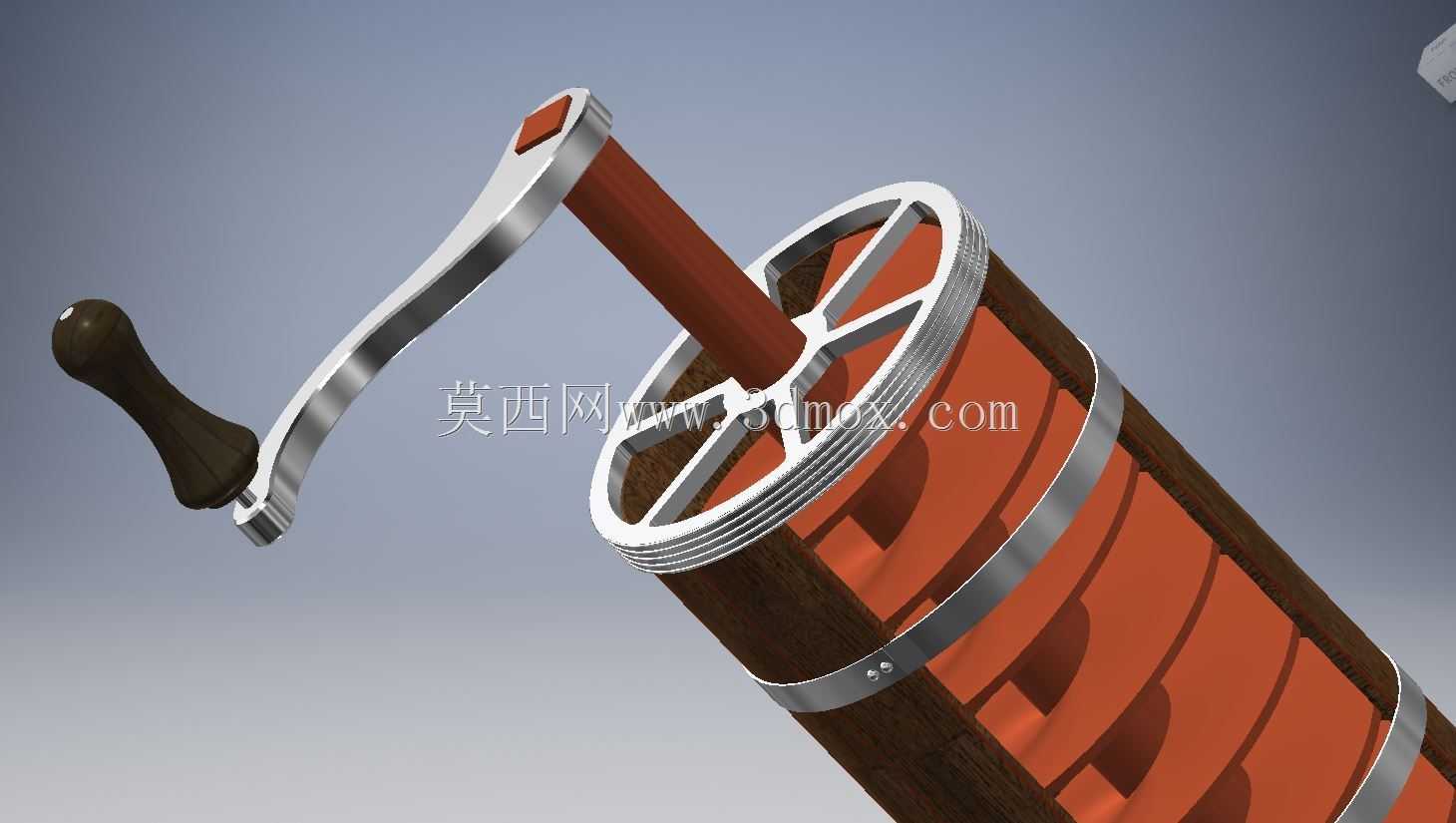

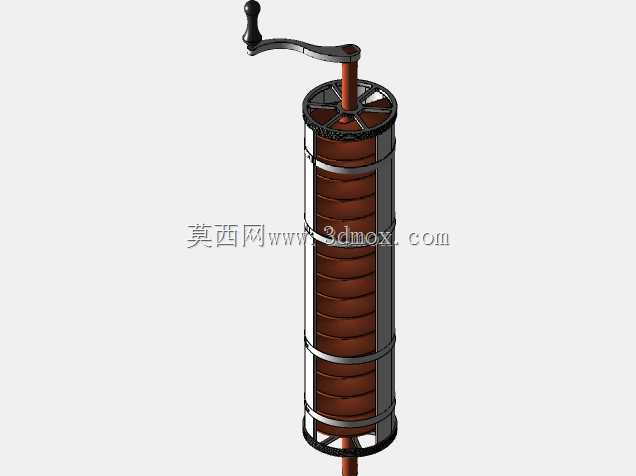

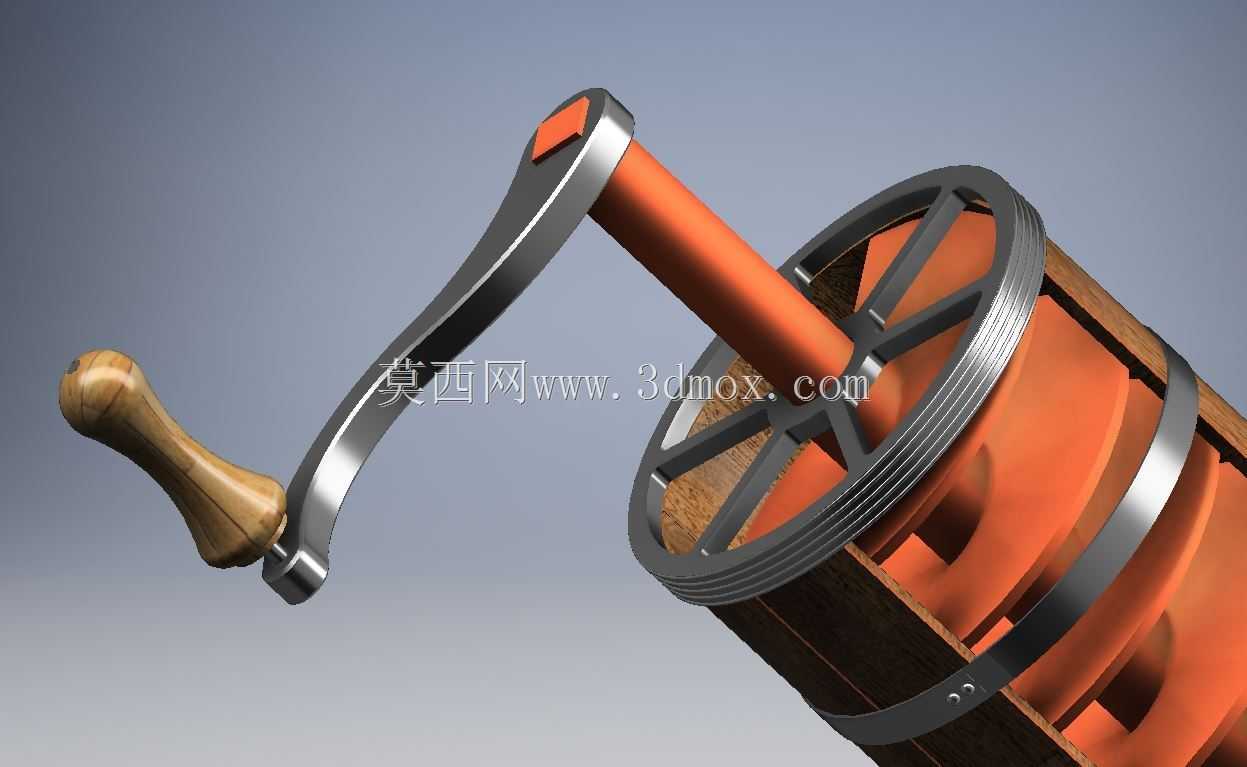

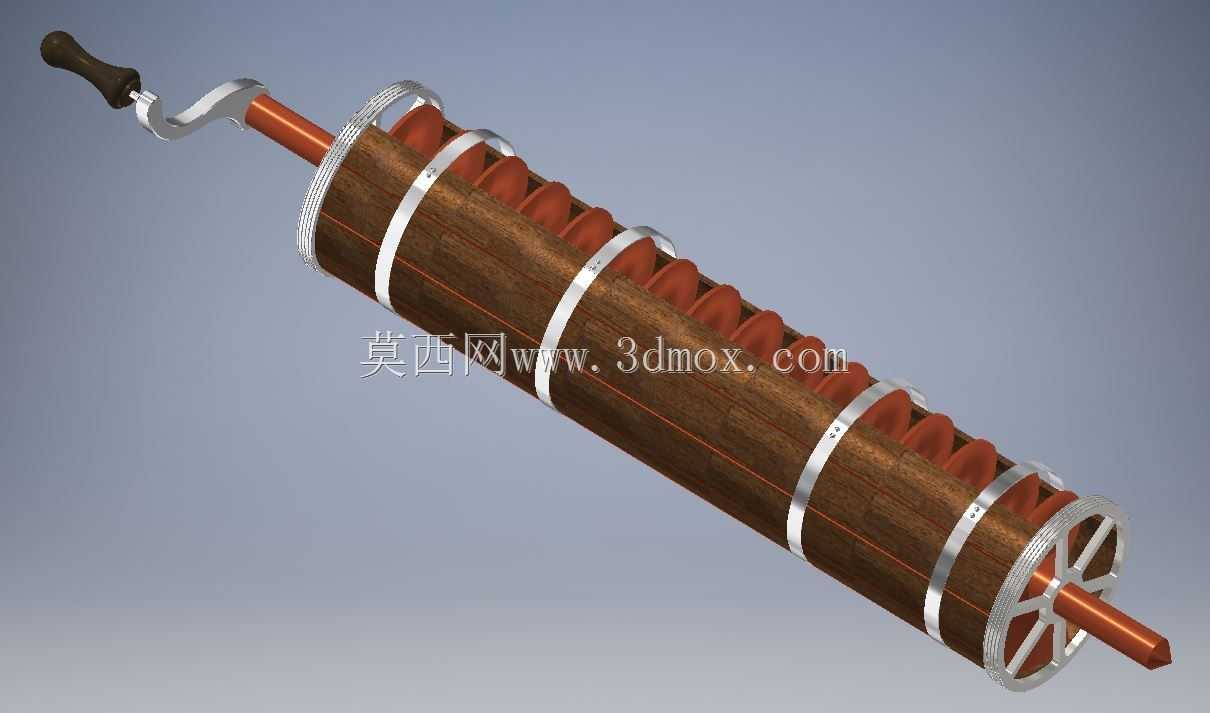

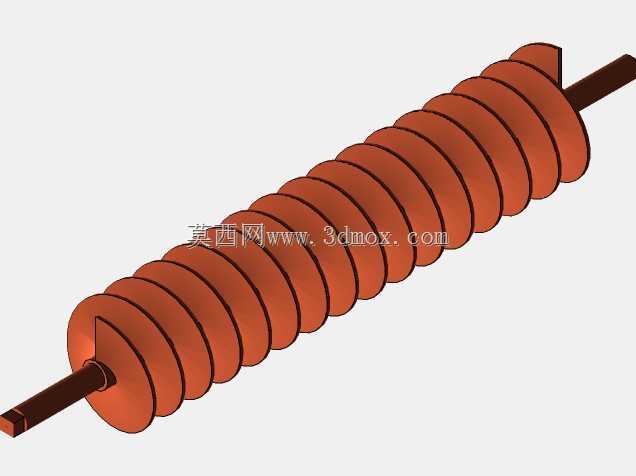

这款手摇驱动的阿基米德螺旋提水装置，是基于经典螺旋输送原理设计的低扬程流体输送设备，核心应用场景覆盖无电力供应的丘陵农田灌溉、零散地块排涝、小型景观水循环、野外应急取水以及传统水利科普教具等领域，尤其适配地势落差小、取水点分散、缺乏配套供电设施的作业环境，无需外接动力源即可完成低水头的水体抬升作业，相比电力驱动的提水设备，具备零能耗、易维护、操作门槛低的突出优势，在小型农业作业、户外研学场景中具备不可替代的实用价值。从实际用途来看，该装置可实现低位水体向高位沟渠、储水容器的连续输送，除了输送清水之外，也可适配含少量细小泥沙、悬浮杂物的水体，不易发生叶轮卡堵、流道堵塞的问题，对输送介质的洁净度要求远低于常规离心式水泵，在农田沟水提灌、池塘换水、雨洪排涝等场景中，能够稳定完成连续输水作业，日常仅需对转动铰接部位做简单润滑即可长期使用，维护成本极低。从产品功能特性来看，装置采用手摇曲柄作为动力输入部件，曲柄末端配置木质握持手柄，转动过程中受力均匀，操作时可通过轮辐式端盖直观观察内部螺旋叶片的运转状态，筒体外部采用金属箍带做环形加固，既能够承受内部螺旋转动带来的径向张力，也可避免木质筒体长期接触水体出现胀裂变形，内部连续的螺旋形流道在转动过程中会形成连续的封闭容腔，随着螺旋轴的匀速转动，容腔内的水体顺着螺旋导程持续向上抬升，整个输水过程平稳无脉冲，不会出现常规水泵的水锤冲击问题，输水流量可通过手摇转速灵活调节，适配不同的取水需求。从设计思路来看，整体结构遵循极简可靠的设计原则，核心部件分为手摇动力输入组件、螺旋输送转子、筒体外壳、端部密封支撑结构四个部分，动力输入端通过曲柄将手摇的圆周运动直接传递给螺旋轴，省去了复杂的齿轮减速结构，降低了故障发生概率；螺旋叶片与中心轴采用一体化固定结构，保证转动过程中叶片与筒体内壁的间隙均匀，既避免间隙过大导致的水体回流降低提水效率，也防止间隙过小出现叶片刮蹭筒壁的卡滞问题；筒体采用分段箍紧的结构，便于后期拆解清理内部淤积的杂物，端部的支撑结构同时承担径向承载与轴向定位的作用，抵消螺旋转动过程中产生的轴向推力，保证装置运转顺畅。从外形尺寸与安装边界来看，装置整体为斜置安装形态，安装时需将筒体下端浸入低位水体，倾斜角度控制在与水平面呈30度至45度区间即可达到最优提水效率，安装时无需浇筑复杂的固定基础，仅需在筒体中部、上端位置设置两处简易支撑点即可固定，整体占地空间小，可根据实际提水高度灵活调整安装倾角，适配不同高度差的提水需求，装置的进水端无需加装复杂的过滤结构，仅需设置简易格栅阻挡大体积杂物进入筒体即可正常作业，对安装场地的平整度、配套设施要求极低，可快速完成部署投入使用。
