小型手动马铃薯播种作业机具结构设计

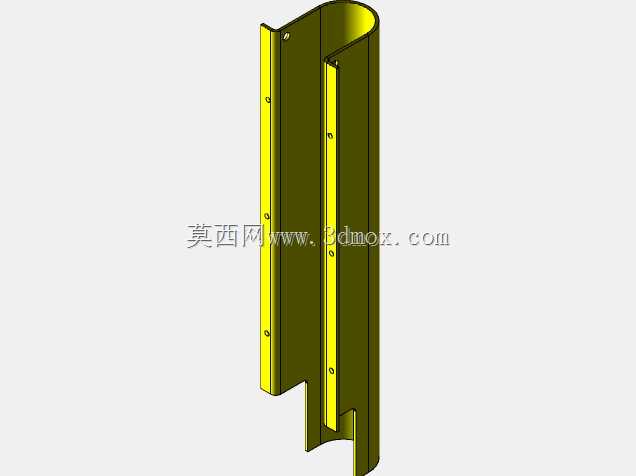

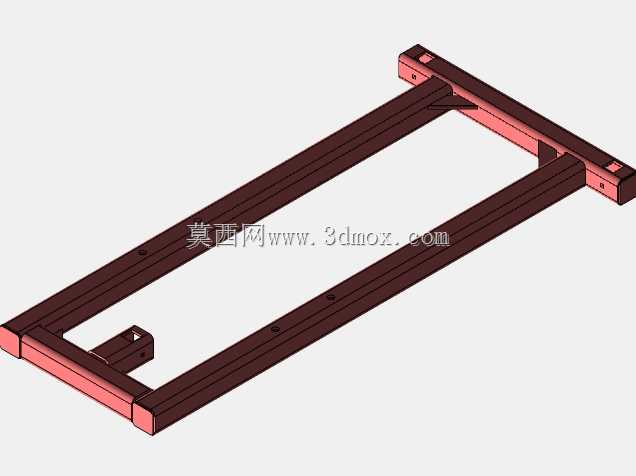

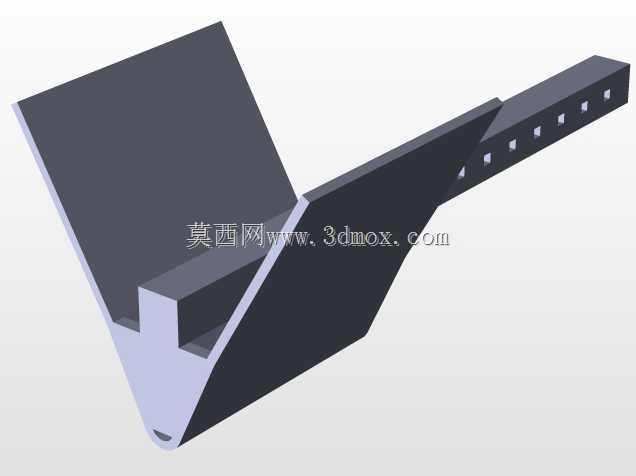

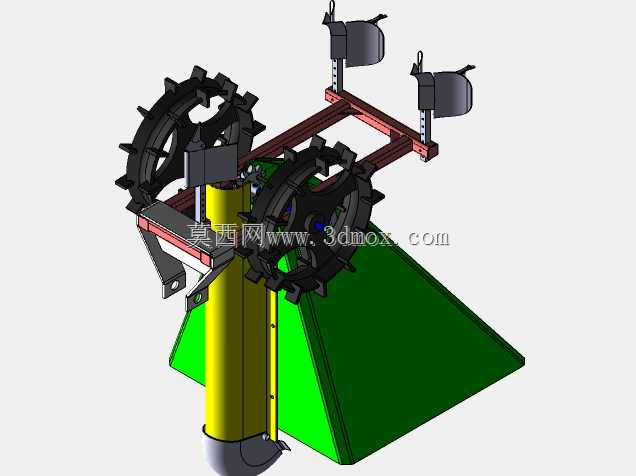

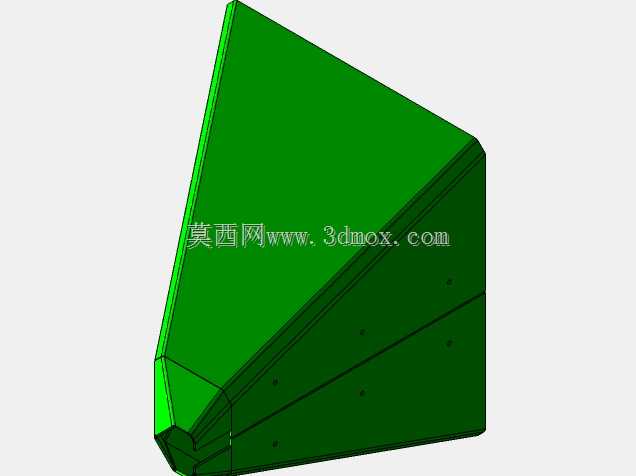

这款手动马铃薯播种机具主要面向丘陵山地零散地块、家庭菜园、小型种植户的马铃薯种植作业场景，适配无法通行大型联合播种机的狭窄梯田、坡地、边角零散耕地，填补了小型种植场景下机械化播种设备的空白，能够替代传统人工刨穴、投种、覆土的繁琐工序，大幅降低小面积马铃薯种植的劳动强度。设备核心用途是完成马铃薯种块的定量穴播作业，作业过程中可同步完成开穴、投种、覆土三道核心工序，操作人员仅需推动设备沿种植垄向行进，即可连续完成播种作业，无需额外辅助人员配合，单人即可完成全流程操作。从功能特性来看，设备采用双轮驱动的传动结构，带抓地齿的行走轮在行进过程中可通过传动机构联动种箱下方的排种组件，确保行走距离与排种节奏精准匹配，实现株距的稳定控制，避免漏播、重播问题；设备上方设置两个种块投放座，可提前预置待播种块，配合排种机构实现单穴单种的精准投放，减少种块浪费；下方的绿色导种与覆土组件可在开穴后引导种块落入穴底，同时随着设备行进自动将垄侧土壤刮回穴内完成覆土，无需后续人工覆土作业。设计思路上整体遵循轻量化、易操作、低维护的原则，主体框架采用型材拼接结构，在保证结构强度的前提下尽可能降低整机重量，方便单人转移搬运；行走轮采用大直径带齿结构，提升在松软耕地、坡地的抓地能力，避免作业过程中打滑导致的株距失准；排种机构采用纯机械联动结构，无需电力、燃油等额外动力源，完全依靠行走轮的转动力驱动排种动作，结构简单可靠，农户可自行完成日常维护与简单故障排查，无需专业维修人员。从安装与尺寸边界来看，设备整体宽度适配北方及南方常见的60-80厘米马铃薯种植垄距，不会在作业过程中碾压垄台；整机高度适配150-180厘米身高的操作人员推行作业，操作把手高度可根据操作人员身高做小幅调整，降低长时间作业的腰部疲劳；设备下方开穴组件的深度可通过调节固定螺栓调整，可根据土壤墒情、种块大小调整播种深度，适配不同品种马铃薯的种植农艺要求；设备与牵引或推行连接部位采用快拆结构，无需工具即可完成把手的拆装，方便农户日常存放与跨地块转运，整体结构无复杂精密部件，可适应田间多尘、潮湿的恶劣作业环境，长期使用不易出现卡滞、损坏问题。
