立式塔式谷物烘干处理设备结构设计

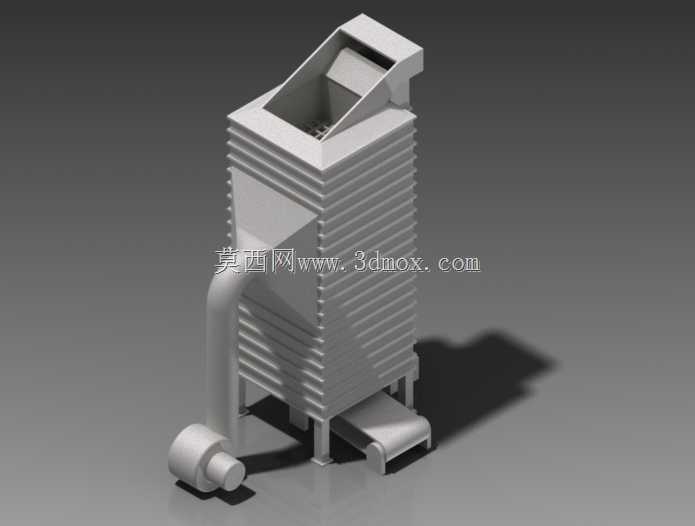

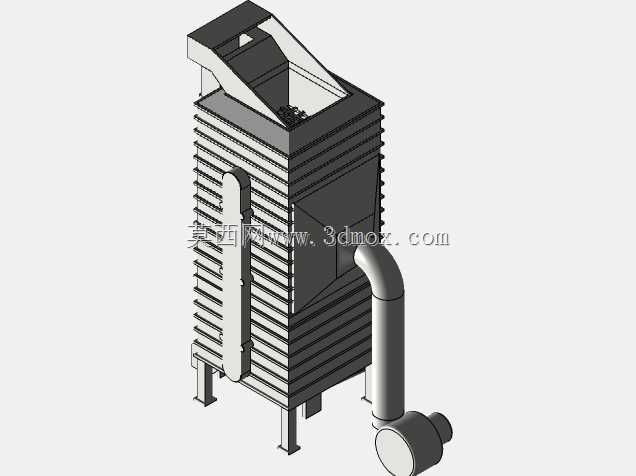

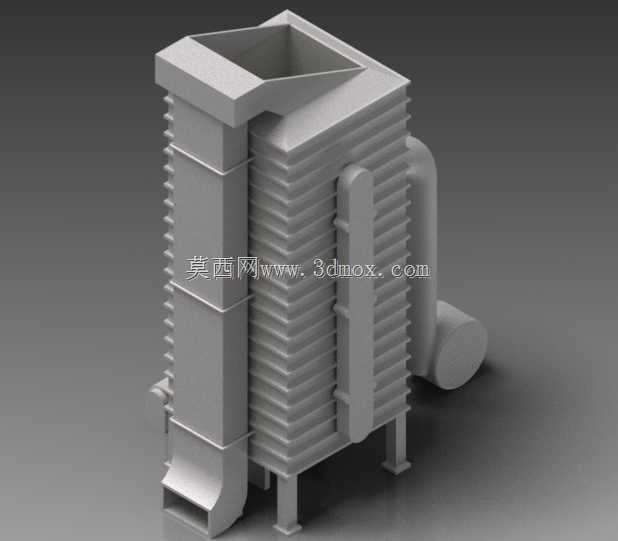

这款立式塔式谷物烘干设备，主要面向粮食收储站点、中小型粮油加工合作社、规模种植户的产后粮食处理场景，解决谷物收获后含水率过高易霉变、发芽，无法达到仓储、加工含水率标准的核心痛点，可覆盖水稻、小麦、玉米、大豆、油菜籽等多种谷物与油料作物的烘干作业需求，适配南方高湿多雨收获季抢收、北方秋冬低温季粮食降水等不同地域的作业环境，对场地配套条件的兼容性较强，无需搭建复杂的厂房基建即可完成部署安装。设备整体采用立式层叠塔式主体结构，主体仓体采用竖向分层的肋板结构设计，既能够提升仓壁的结构强度，承受满仓谷物的侧向挤压力，也可以在仓体内部形成错落的缓苏流道，让谷物在自重作用下缓慢向下流动的过程中，能够均匀接触干燥热风，避免局部过热导致谷物爆腰、品质下降。仓体顶部设置倾斜敞口式进料结构，大角度倾斜的导料板能够让进料过程更顺畅，避免谷物堆积在进料口位置造成堵塞，进料口内部设置初步匀料格栅，能够让进入仓体的谷物均匀铺洒在整个仓体截面上，避免出现偏料导致的烘干不均问题。仓体侧下方外接独立的送风管路与离心风机单元，风机通过大曲率弯管与仓体下部的热风分配腔连通，弯管的曲率设计充分考虑风阻损耗，能够降低送风过程中的压力损失，让热风能够均匀穿透各层谷物料层，带走谷物中的水分，湿热空气从仓体顶部的排气通道自然排出，形成稳定的穿流烘干路径。仓体底部设置倾斜式出料输送结构，烘干完成的谷物可通过该结构持续向外输出，可配套后续的输送、仓储设备实现连续化作业，无需人工频繁清仓出料。设备底部设置四个支腿作为支撑结构，支腿的高度预留了出料输送装置的安装空间，同时让整个仓体底部保持通风干燥，避免地面潮气反渗影响底部谷物的烘干效果。整套设备的外形设计紧凑规整，立式结构大幅减少了设备的占地面积，安装时仅需要对支腿位置做硬化找平处理即可固定，不需要额外搭建复杂的承重平台，设备的送风管路、风机单元与主体仓体采用法兰对接结构，现场安装时可快速拼接组装，也可根据不同场地的布局调整风机的安装方位，适配不同的场地边界条件。设备的结构设计充分考虑了谷物烘干过程中的缓苏需求，层叠式仓体结构让谷物在下落过程中多次经过缓苏段与烘干段，减少谷物因内外含水率差过大产生的应力破损，保证烘干后的谷物发芽率、加工品质不受影响，可满足商品粮、种子粮的不同烘干作业要求。
