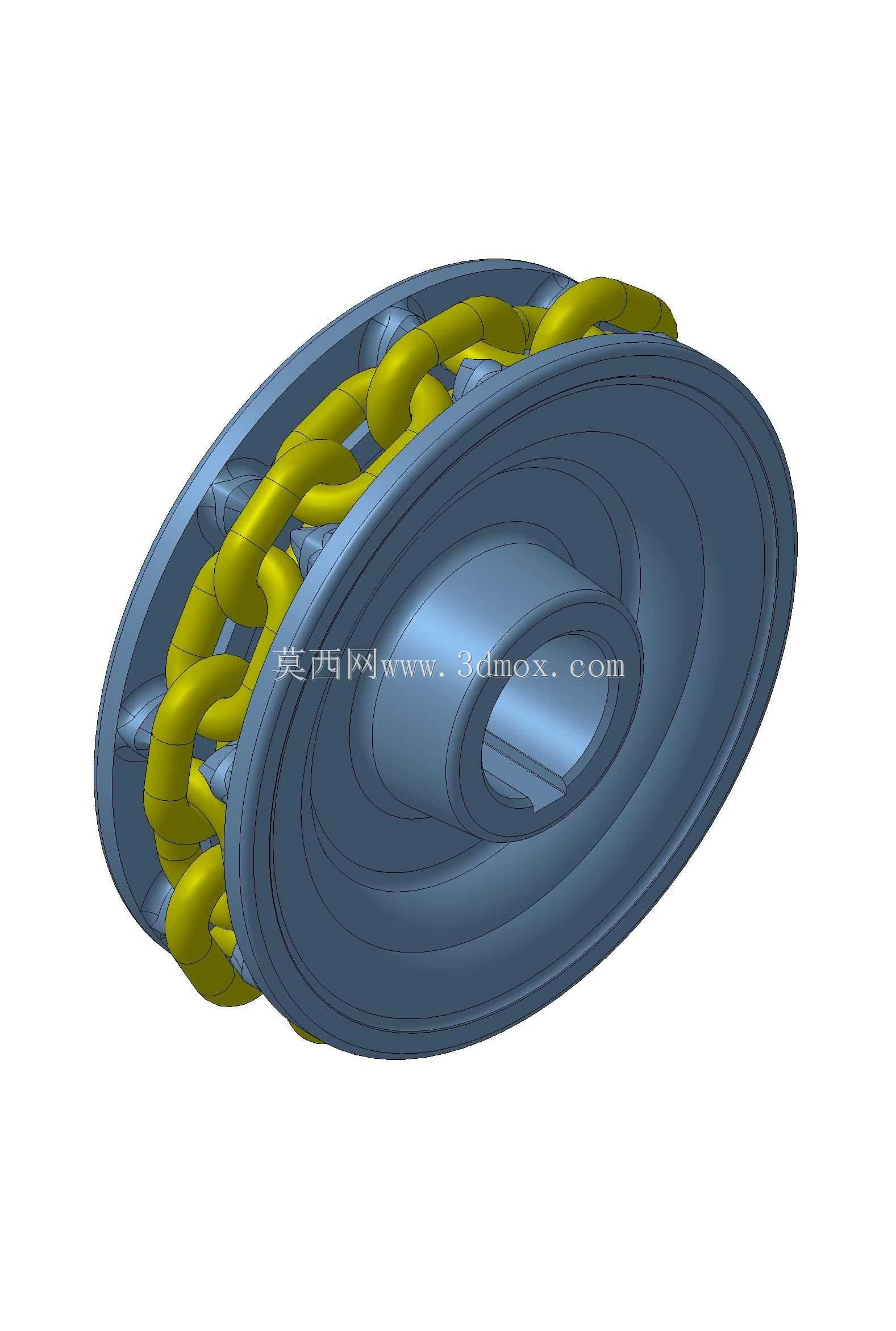

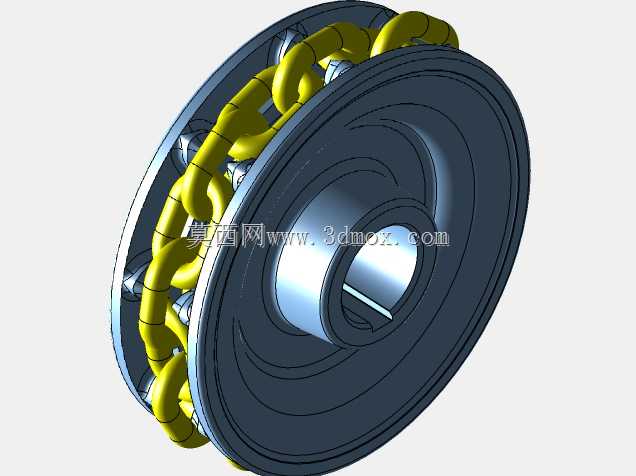

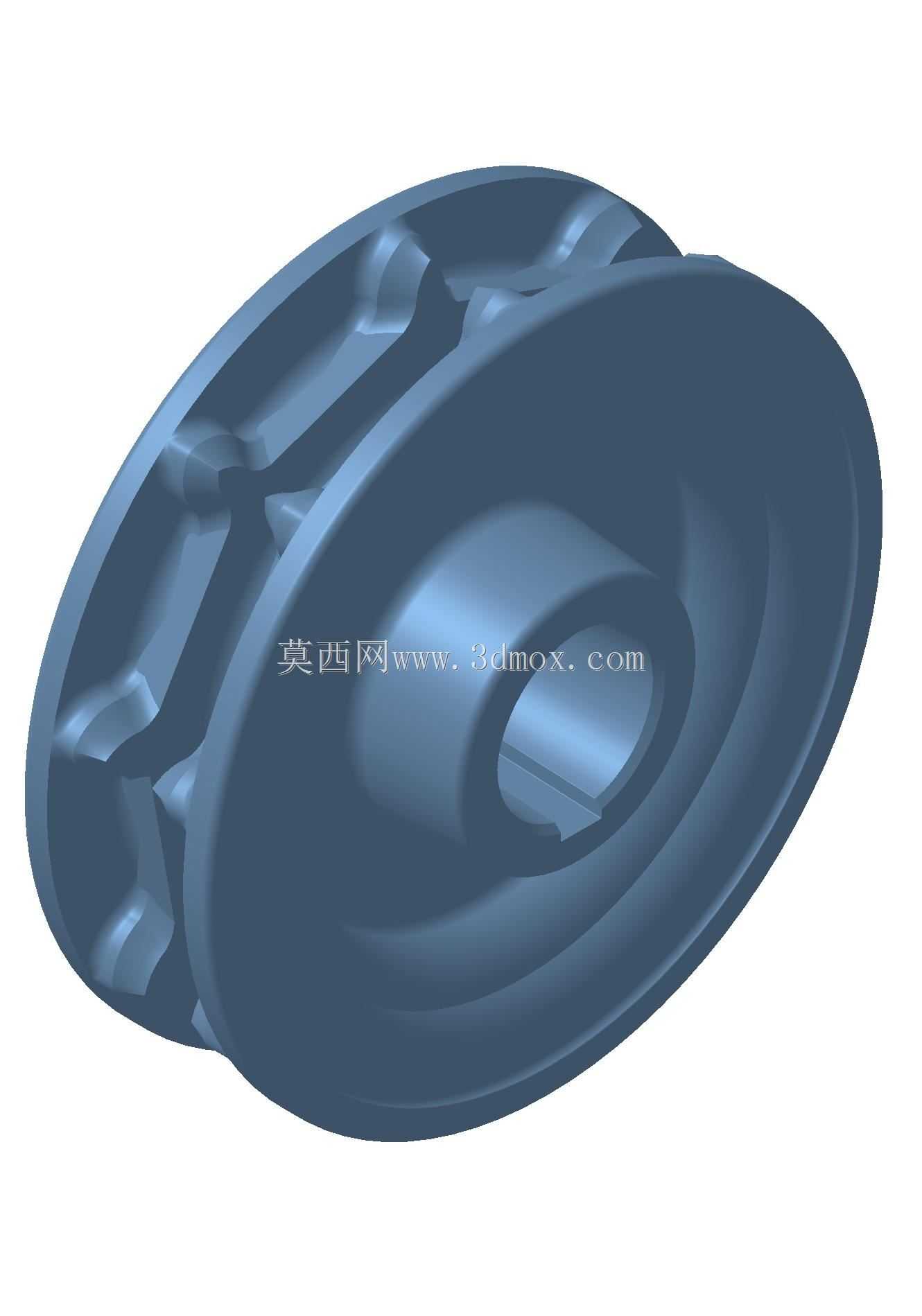

链式输送机用啮合传动链轮结构

该链轮是专为链式输送机配套设计的核心传动部件，主要应用于散料输送、生产线工件转运、仓储物流分拣等场景的链式输送系统中，承担着与配套链条精准啮合、传递驱动扭矩、带动链条沿既定轨迹循环运行的核心作用，是保障链式输送机稳定运行、避免链条跳齿、卡滞、脱链问题的关键结构件。在实际工况中，这类链轮常安装在输送机的驱动端与张紧端，驱动端链轮连接减速电机输出轴，将动力持续传递给环绕布置的输送链条，张紧端链轮则配合张紧机构调整链条垂度，抵消链条长期运行产生的磨损伸长量，保障整线输送过程的平稳性，避免运行过程中出现链条抖动、物料掉落、传动异响等问题。从功能特性来看，该链轮采用凹齿形啮合轮廓设计，齿槽弧度与配套链条的链环外形高度匹配，啮合过程中齿面与链环的接触面积更大，能有效分散接触应力，降低局部磨损速率，延长链轮与链条的整体使用寿命；轮体中部设计有带键槽的阶梯安装轴孔，可通过平键与传动轴实现周向固定，传递大扭矩时不会出现相对打滑，轴孔外侧的凸台结构可对链轮安装位置进行轴向定位，避免运行过程中链轮出现轴向窜动，保障链条始终处于正确的运行轨迹上。设计过程中，首先根据配套输送链条的节距、链环直径确定链轮的节圆直径、齿根圆直径与齿顶圆尺寸，确保啮合间隙处于合理区间，既不会因间隙过小出现卡链问题，也不会因间隙过大导致啮合冲击过大、传动噪音升高；轮体采用辐板式轻量化结构，在保障轮体结构强度、满足重载传动刚度要求的前提下，尽可能降低轮体自身重量，减少传动轴的转动惯量，降低驱动端的启动负载。从安装边界来看，该链轮的轴向安装尺寸与轴孔直径匹配常规链式输送机的传动轴规格，轮体最大外径可适配常规闭式输送导轨的内部安装空间，安装时无需对现有输送机的机架、导轨结构做额外改造，可直接替换同规格的老旧磨损链轮，适配性较强；轮体外侧的挡边结构高出齿顶平面，可在链条出现小幅横向偏移时起到限位导向作用，避免链条从链轮齿槽中脱出，尤其适合长距离输送、存在一定安装误差的输送线场景，能有效降低设备运维过程中的故障排查频次，提升整线的连续运行效率。
