9英寸倾斜式螺旋环形输送设备结构设计

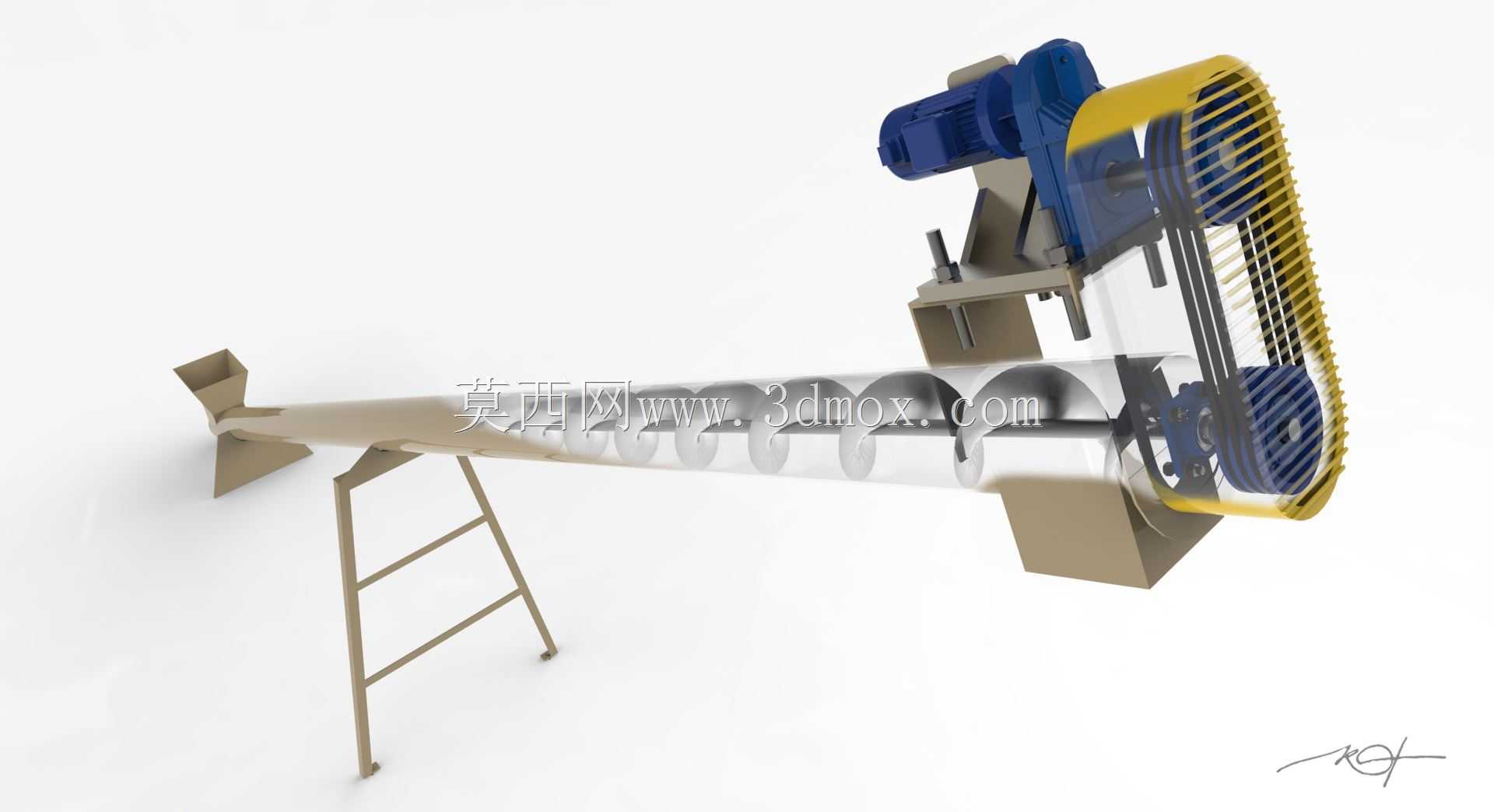

这款倾斜布置的螺旋输送设备，主要面向散状颗粒、粉状物料的短距离提升转运场景，常见于粮食加工、建材拌合、小型化工原料输送、农牧场饲料转运等作业场景，能够在场地受限的生产区域内完成低位到高位的物料连续输送，无需多台设备转接，减少物料洒落与输送过程中的残留堵料问题。设备整体采用7米长度的输送管体设计，安装倾斜角度设定为30度，这个角度经过实际输送工况验证，既能够保证足够的物料提升高度，适配常规料仓进料、拌合设备接料的高度差需求，又不会因为倾角过大导致物料下滑回流，保障输送效率稳定。设备驱动端集成在输送管的高位出料端，采用减速电机直连链轮传动的结构，传动部件外侧设置全包围的黄色防护格栅，既能够避免作业过程中杂物卷入传动结构，也能防止操作人员误触运转部件，符合生产作业的安全防护要求。输送管内部采用带SIN-FIN结构的螺旋翅片作为输送构件，和普通连续螺旋叶片不同，这种分段式的翅片结构对含水率偏高、有一定粘性的物料适应性更好，不容易在叶片与管壁之间粘结堵料，输送过程中物料的翻动更均匀，不会出现物料压实卡滞的问题。设备的进料端设置在低位管体的侧上方，采用敞口接料斗结构，能够方便人工上料或者对接上游出料设备的出料口，出料口直接开设在驱动端下方的管体底部，物料输送到高位后可直接落入下游接料设备，无需额外设置出料转接头。支撑结构采用三角斜撑支架，支架底部设置可调节的支撑脚，能够在不平整的作业地面上调整设备的整体水平度与实际倾斜角度，适配不同现场的安装条件，支架与输送管体采用抱箍式连接，安装拆卸便捷，方便设备转场移动。设计过程中充分考虑了小型作业场景的使用需求，整体结构没有冗余的复杂构件，日常维护仅需要定期检查传动链条张紧度、加注润滑脂即可，设备整体重心沿支撑结构分布，运行过程中振动小、噪音低，不需要做额外的基础固定，就能够稳定完成输送作业，对于小型加工点、临时作业场地的物料输送需求适配性极强。
