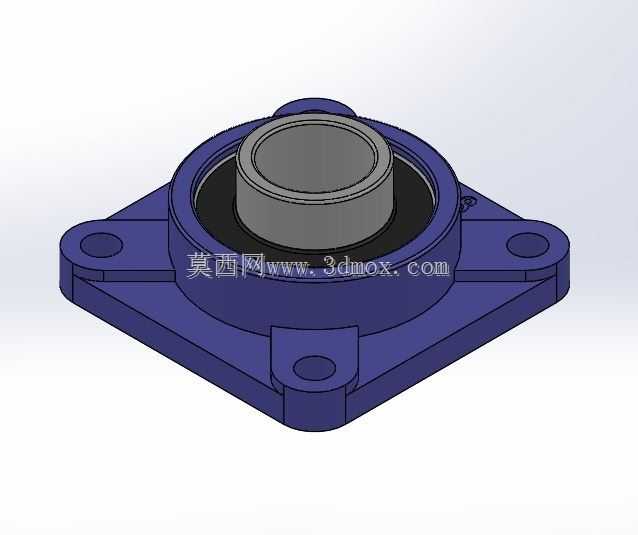

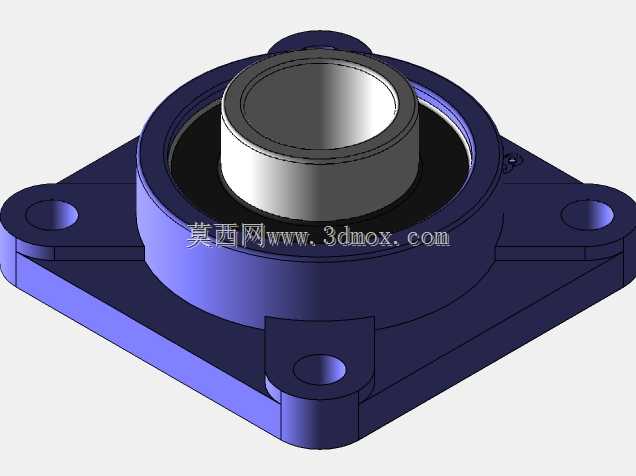

方形法兰带座外球面轴承安装结构

这款方形法兰带座外球面轴承组件，广泛应用在各类工业传动场景中，不管是轻工输送线的辊筒支撑、农用机械的转轴定位，还是中小型风机、食品加工设备的转动端承载，都能见到这类结构的身影。它的核心作用是为旋转轴提供稳定的径向支撑，同时补偿轴安装过程中产生的少量同轴度误差，降低轴系对安装精度的严苛要求，减少设备运行过程中因轴挠曲、安装错位带来的轴承额外磨损，大幅提升传动系统的运行稳定性与使用寿命。从功能特性来看，组件自带的密封结构可以阻挡外界粉尘、水汽进入轴承内部滚道，在多尘、轻度潮湿的车间工况下也能保持稳定运转，不需要额外加装复杂的外置密封件；方形法兰的四个安装孔位采用对称布局，安装时不需要复杂的定位工装，直接通过螺栓穿过安装孔固定在设备的安装立板或机架平面上即可，拆装维护十分便捷，后期更换轴承时不需要重新加工轴系的定位基准，能大幅缩短设备停机维护的时间。设计过程中，首先要匹配对应内径规格的外球面轴承，保证轴承外圈与座体的安装腔过盈量控制在合理区间，既避免运转过程中轴承外圈在座腔内打滑跑圈，又不会因为过盈量过大导致轴承外圈变形影响滚道的旋转精度；其次法兰安装面的平面度需要严格控制，避免安装后座体产生翘曲，导致轴承内圈偏斜加剧局部磨损；安装孔的中心距公差要适配常用的安装螺栓规格，预留合理的安装间隙方便现场装配调整。外形与安装边界方面，整体采用方形法兰结构，四个安装耳对称分布在座体四周，中心轴承安装腔突出法兰平面一定高度，既保证轴承有足够的轴向定位长度，又能控制整体安装厚度，不会过度占用设备的轴向安装空间；安装孔的位置避开了轴承外圈的压紧区域，螺栓锁紧时的压紧力直接作用在法兰安装面上，不会传递到轴承外圈导致轴承预紧力异常；座体的边角位置做了圆弧过渡处理，既避免安装过程中尖锐边角划伤操作人员，又能减少应力集中，提升座体的结构强度，在承受径向冲击载荷时不会出现安装耳断裂的问题。这类带座轴承组件不需要额外设计复杂的轴承座加工工装，直接采购成品即可快速集成到设备中，是中小型传动设备里性价比极高的转动支撑方案。
