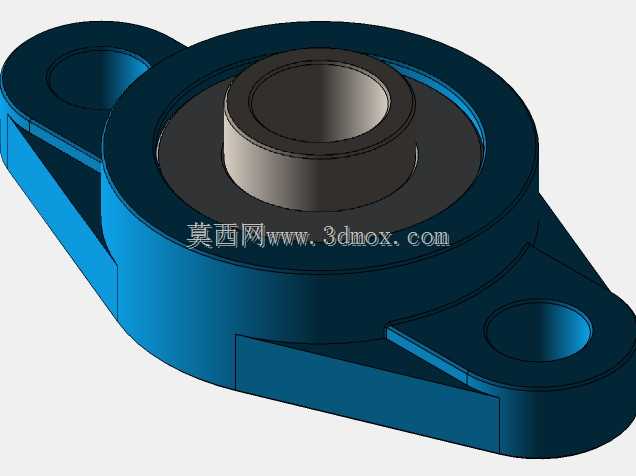

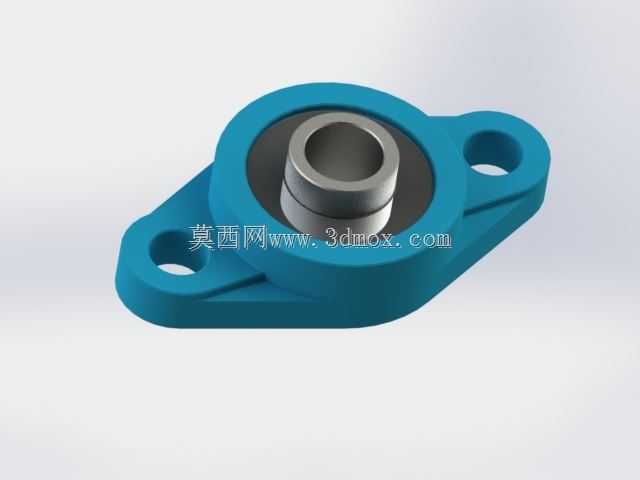

菱形法兰式外球面带座轴承UCFL305

这款菱形法兰式带座轴承是轻工输送、食品包装、小型农机等设备传动系统中极为常用的支撑部件，主要用于承担传动轴的径向载荷，同时可补偿一定范围内的轴系安装对心误差，降低装配过程中对轴系同轴度的严苛要求，大幅提升现场装配的容错空间。在实际生产场景中，这类带座轴承常被安装在设备的侧边机架、型材框架立面位置，为输送带辊筒、小型链轮传动轴、风机叶轮轴等回转部件提供稳定的回转支撑，相比立式安装的轴承座，菱形两孔安装的结构更适合安装空间局促、安装面为垂直立面的工况，两个安装孔的连线可根据受力方向灵活调整安装角度，适配不同走向的传动布局。

从功能特性来看，该轴承组件将外球面球轴承与铸造菱形轴承座整合为一体，轴承内圈带有顶丝结构，装配时可通过拧紧顶丝直接锁紧在光轴上，无需额外配置轴肩、锁紧螺母等定位零件，拆装维护十分便捷；轴承外圈与座体采用球面配合设计，当传动轴出现轻微挠曲变形或是安装座存在少量角度偏差时，轴承可自动调心，避免轴承内部滚道出现偏载卡顿，有效延长轴承的实际使用寿命。轴承座采用一体铸造成型后做表面涂装处理，具备基础的防尘防锈能力，可适配多数常规室内生产环境的使用需求。

在设计思路上，这款轴承优先考虑了安装便捷性与工况适配性：菱形座的两个安装耳做了加厚处理，安装孔位置预留了足够的螺栓沉头空间，可适配标准六角螺栓的穿装锁紧，避免螺栓头突出座体表面干涉周边部件；轴承座中心的轴承安装腔与外球面轴承的外圈尺寸做了精准配合，既保证轴承可灵活调心，又不会出现外圈在座腔内打滑转动的问题；轴承内圈的内孔尺寸适配标准直径的光轴，顶丝孔位置做了避让设计，锁紧时工具可顺畅接触顶丝完成锁紧操作。

从安装边界来看，该轴承的两安装孔中心距、座体整体外轮廓尺寸、轴承内孔直径、轴承中心到安装面的高度都遵循通用的行业尺寸规范，安装时只需在对应安装面加工两个对应孔径的光孔，穿入螺栓锁紧即可完成固定，无需额外加工复杂的定位止口；轴承的轴向总长度预留了足够的轴端配合空间，轴端插入轴承内孔后不会与座体底部发生干涉，回转过程中轴承外圈与座体之间无额外摩擦，可保证传动过程顺畅无卡滞。
