农用撒肥施肥设备结构设计

该设备主要应用于大田农业生产、果园管护、设施农业种植等场景的施肥作业环节，可配套挂载于行走式农用动力机具后方，随机具行进完成颗粒状化肥、有机肥、土壤改良颗粒物料的均匀抛撒作业，替代传统人工撒肥的劳作模式，大幅降低农事作业的人力投入，同时提升肥料分布的均匀度，避免局部肥料浓度过高造成的烧苗问题，也减少肥料撒施不均带来的作物长势参差状况。

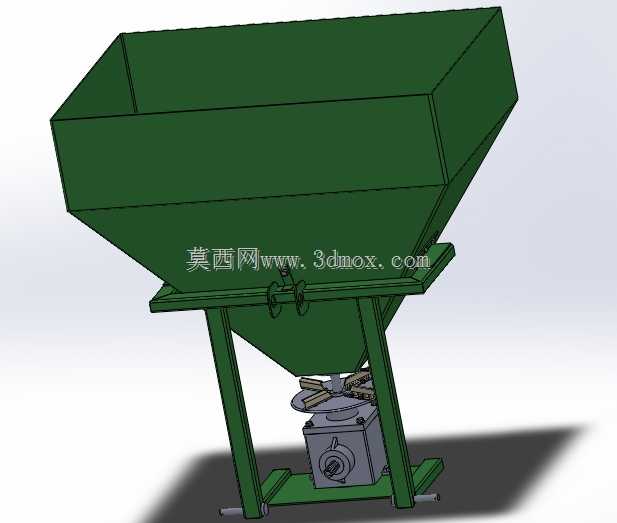

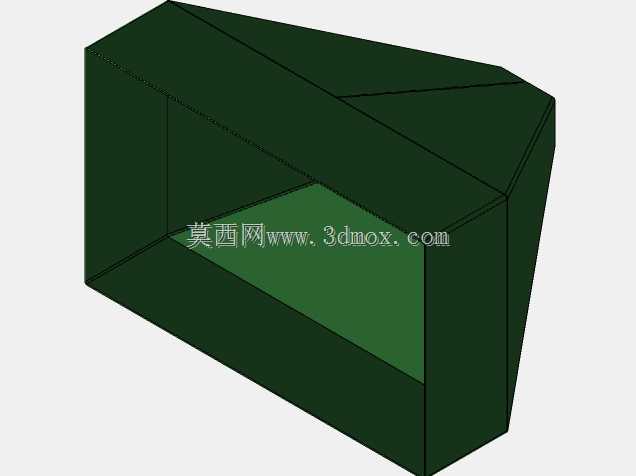

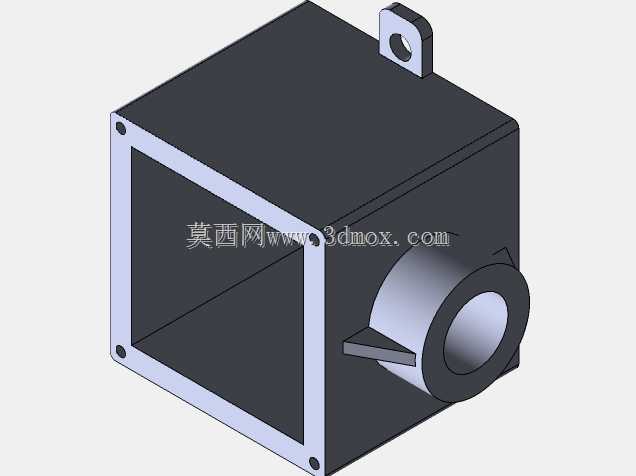

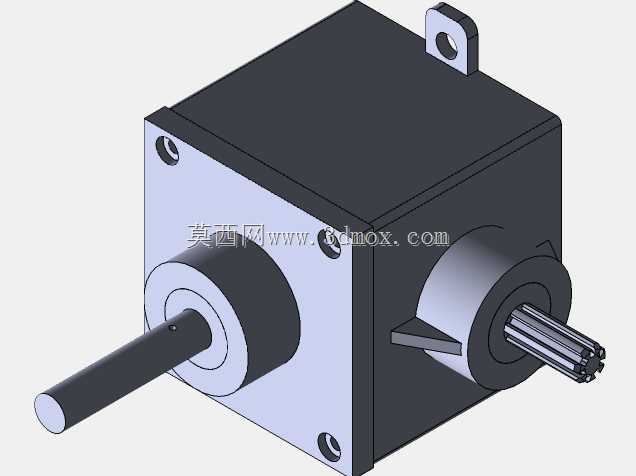

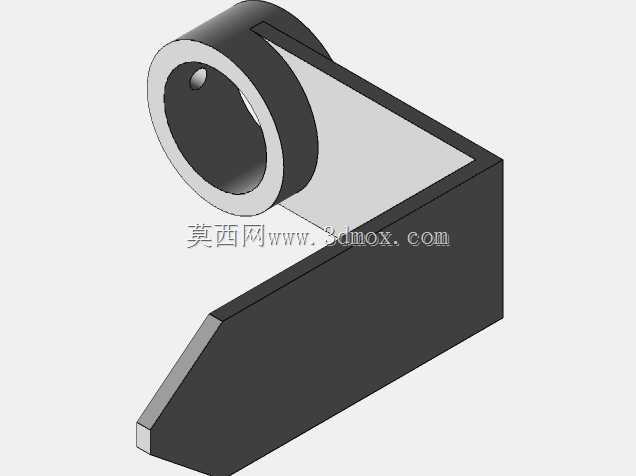

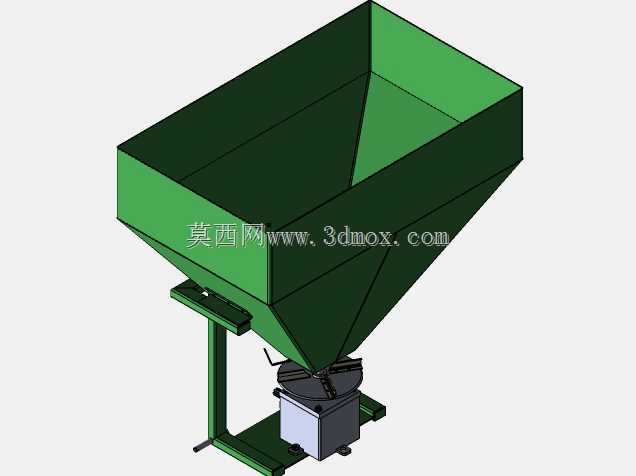

设备整体采用上宽下窄的倒梯形料斗作为储料主体，料斗上部为敞口大容积设计，能够一次性承载足量的肥料物料，减少作业过程中反复补料的频次，料斗下部逐步收窄形成锥形出料通道，依靠物料自身重力实现顺畅落料，避免颗粒物料在料斗内部出现架桥、卡滞的断料问题。料斗下方设置有定量排肥与抛撒机构，通过传动结构连接动力输入轴，可根据作业行进速度匹配对应的排肥量，将料斗落下的肥料均匀打散后向四周抛撒，抛撒幅宽可通过调节拨料部件的转速进行适配，满足不同作物种植行距下的施肥幅宽要求。

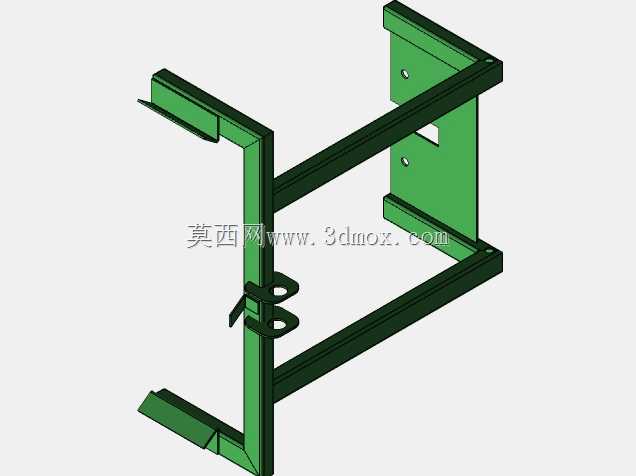

设备的支撑机架采用型钢焊接成型的框架结构，整体刚性充足，能够承载满载状态下料斗的整体重量，同时适配农用机具的标准挂载接口，安装时可直接对接动力机具后悬挂点位，无需额外进行复杂的改装作业，机架下部预留了充足的传动部件安装空间，可根据配套动力的输出形式选择对应的传动连接方式，适配不同马力段的农用动力设备。

设计过程中充分考虑了农用作业的复杂工况，料斗整体采用倾斜壁面设计，减少肥料残留，作业结束后清理更为便捷；外露的传动部件设置有对应的防护结构，避免作业过程中杂物卷入造成机构卡滞；整体结构无复杂的精密构件，日常维护保养难度低，适配农村地区的使用与维护条件，设备整体的安装边界充分考虑了常规农用机具的后悬挂尺寸范围，挂载后不会超出机具的通行宽度，能够适应田间狭窄田埂、果园行间等受限空间的通行作业需求，作业过程中运行平稳，落料均匀，能够满足不同类型颗粒肥料的撒施作业要求。
