农用低床圆捆运输拖车结构设计

这款低床农用牵引拖车，主要面向规模化农牧场的草料转运、田间农资短驳场景设计，核心用途是完成干草捆、青贮圆捆、袋装饲料以及轻型农用物资的田间到堆场、堆场到饲喂点的转运作业，适配大马力轮式拖拉机牵引使用，解决传统高栏挂车装卸圆捆时重心偏高、田间非铺装路面行驶稳定性差的痛点。

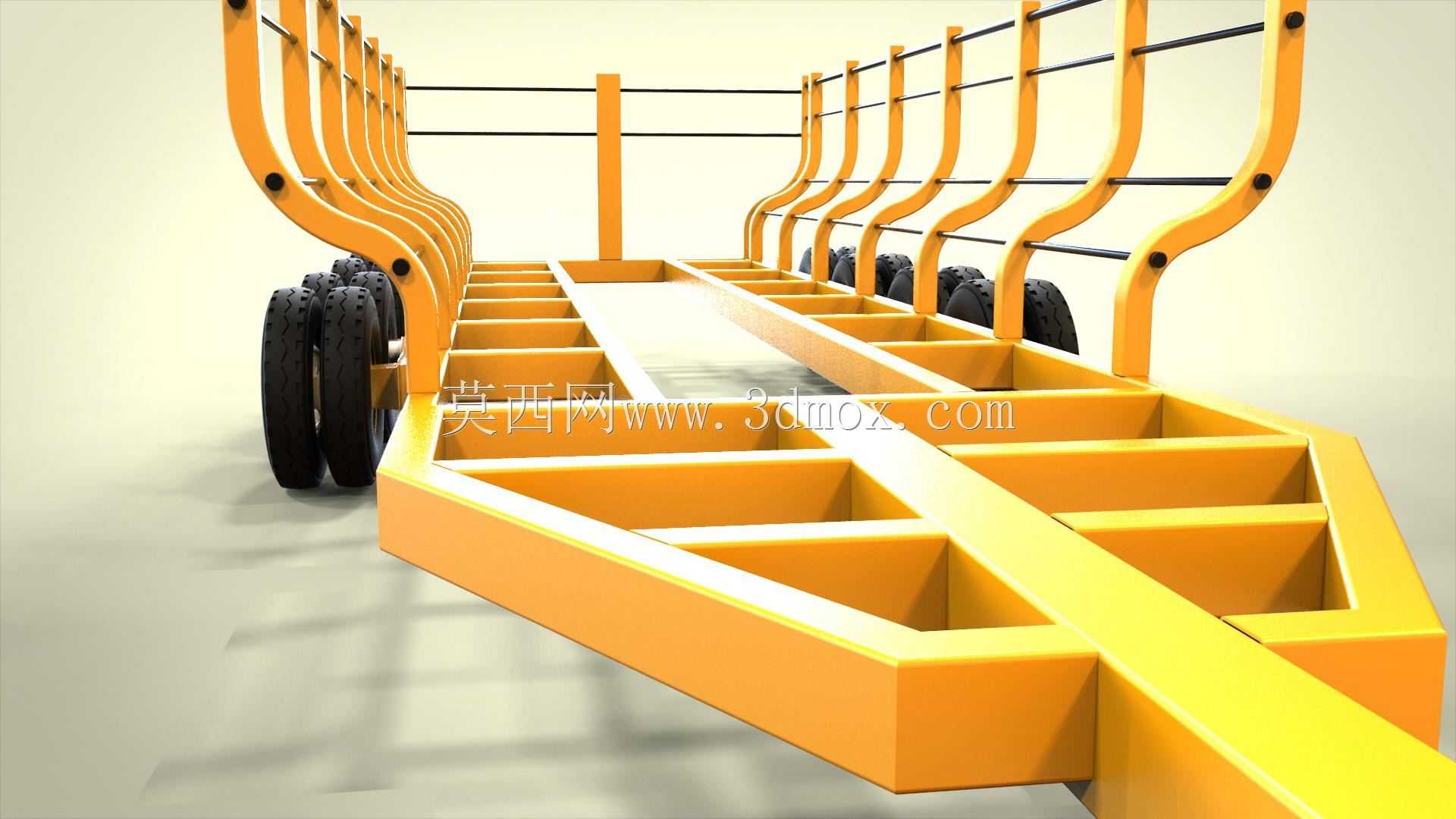

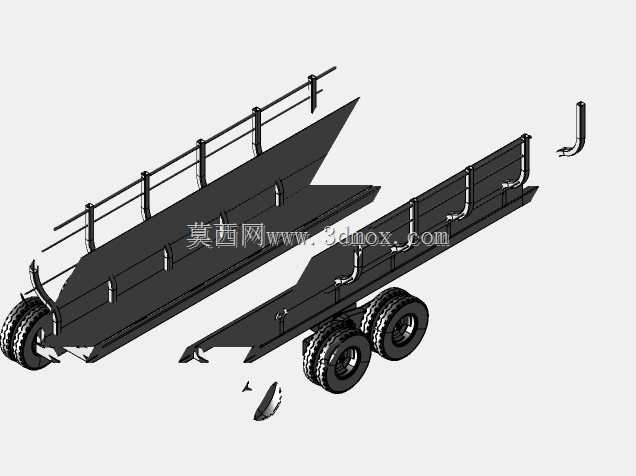

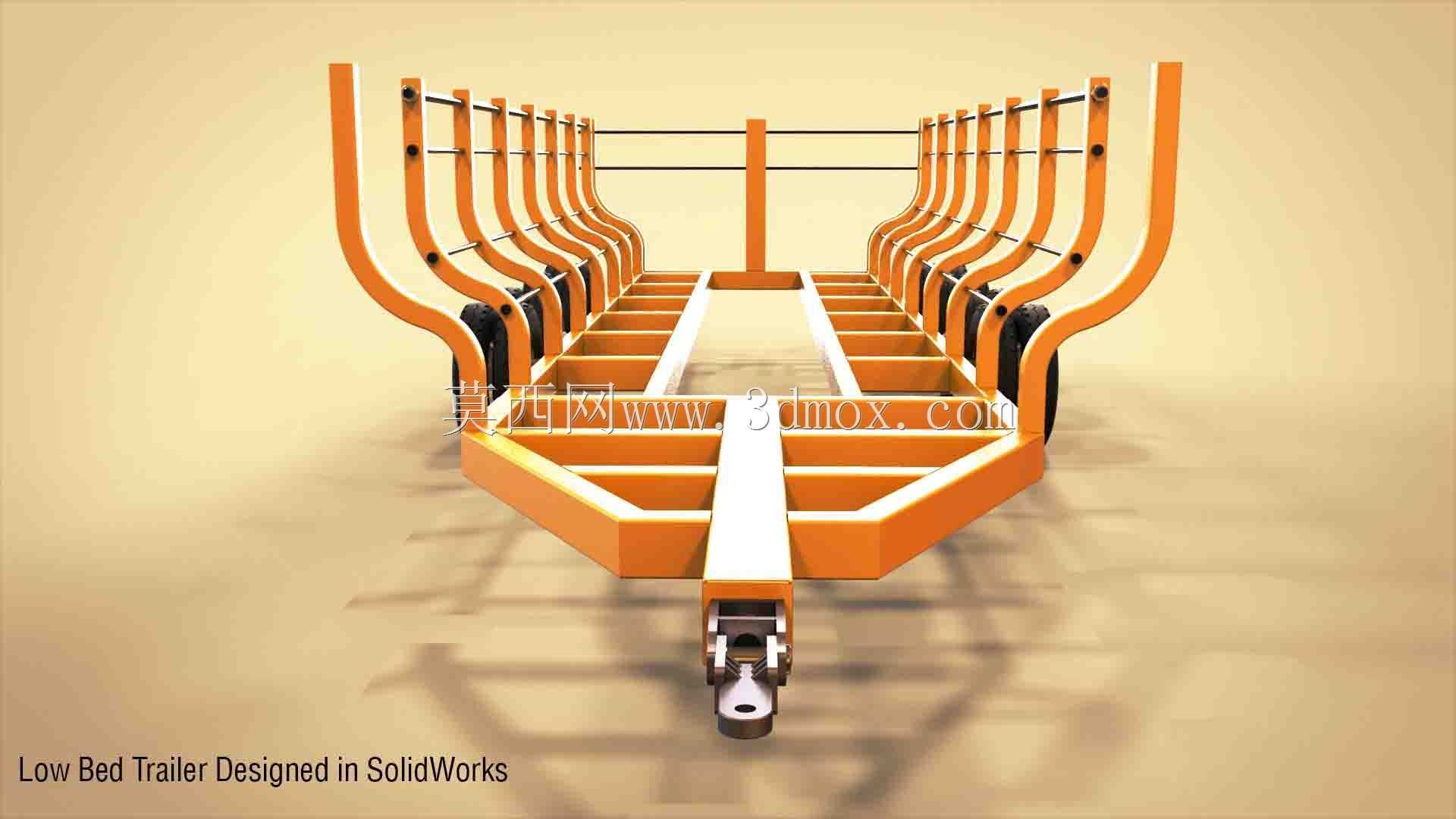

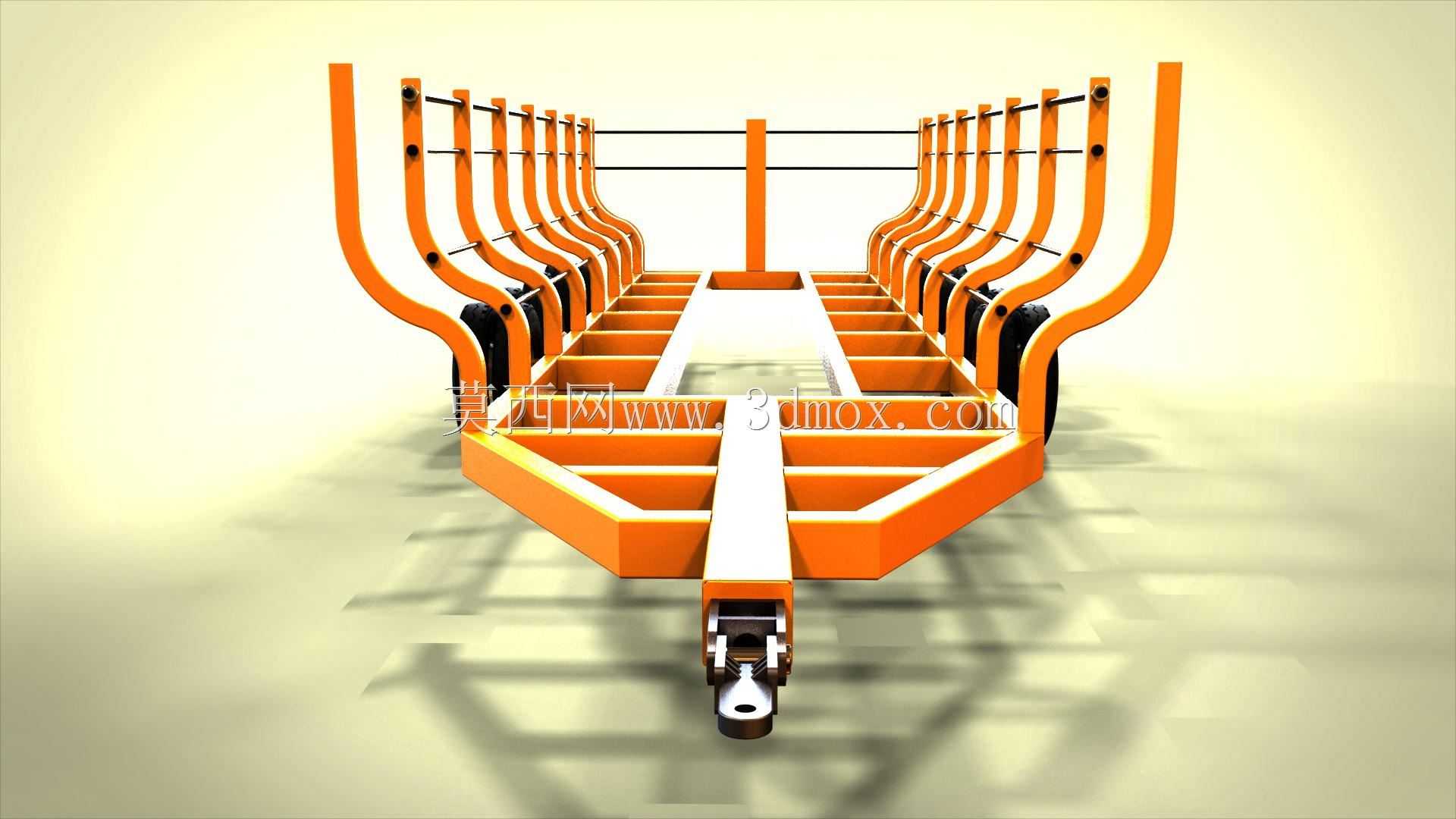

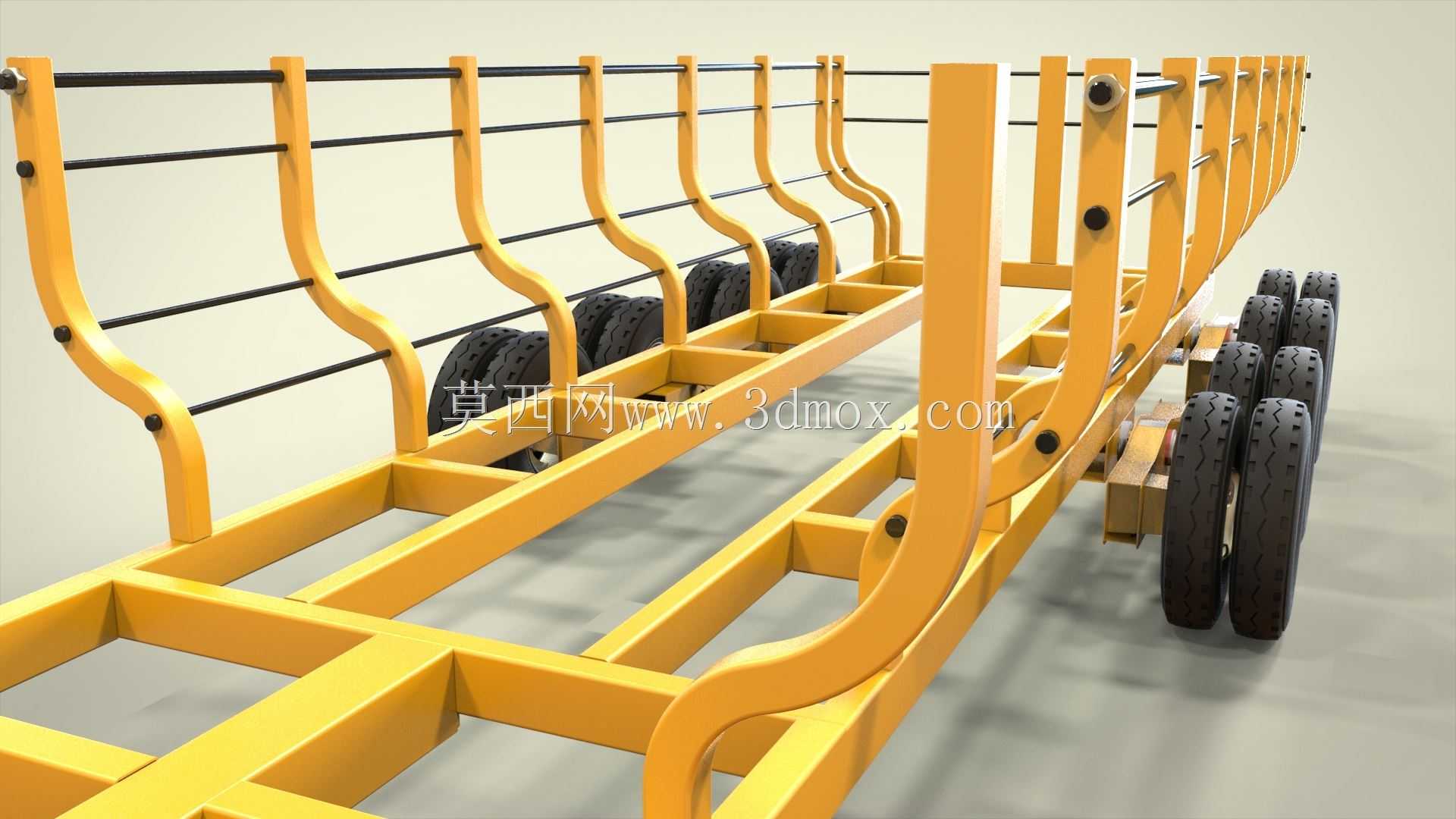

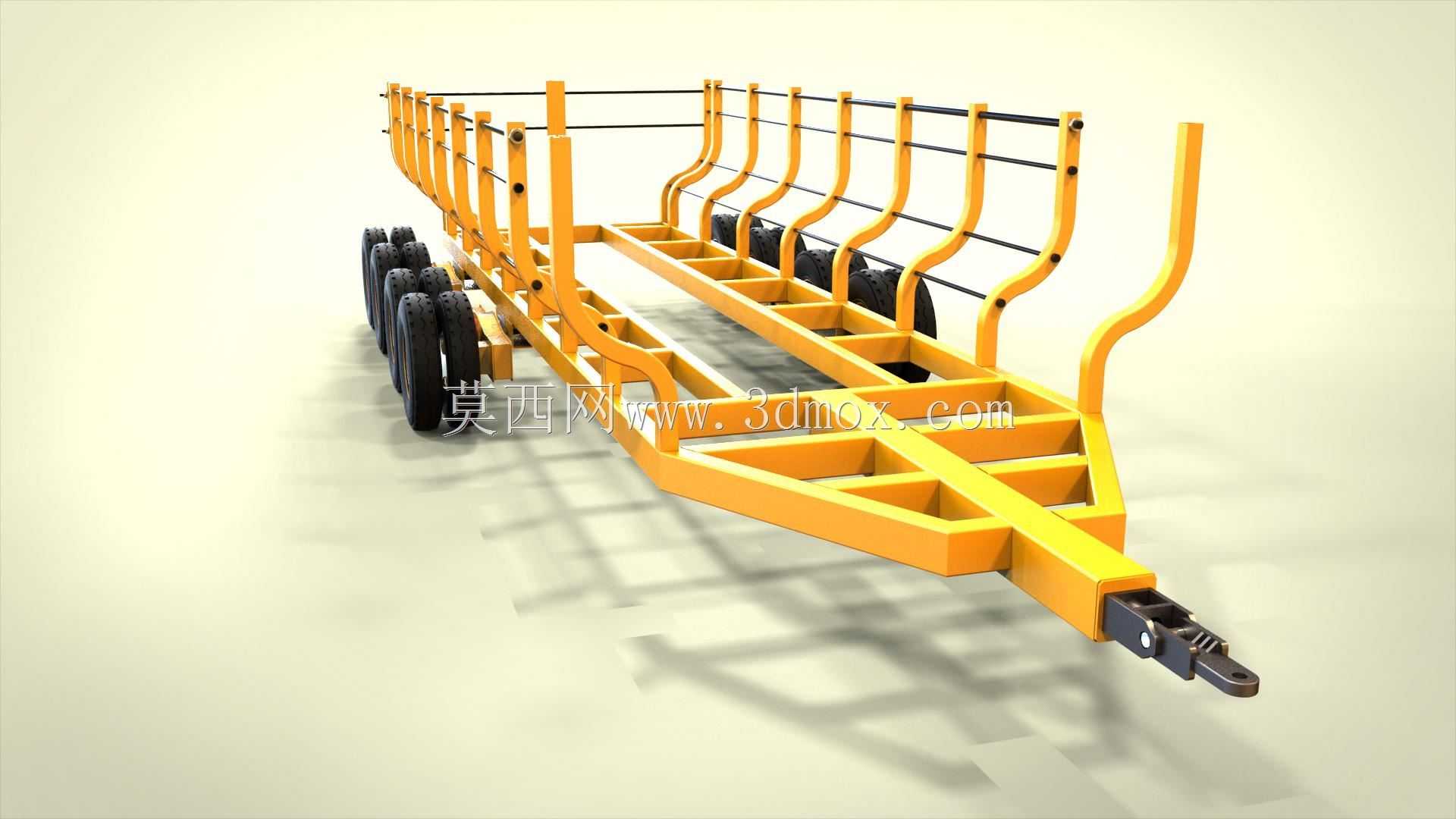

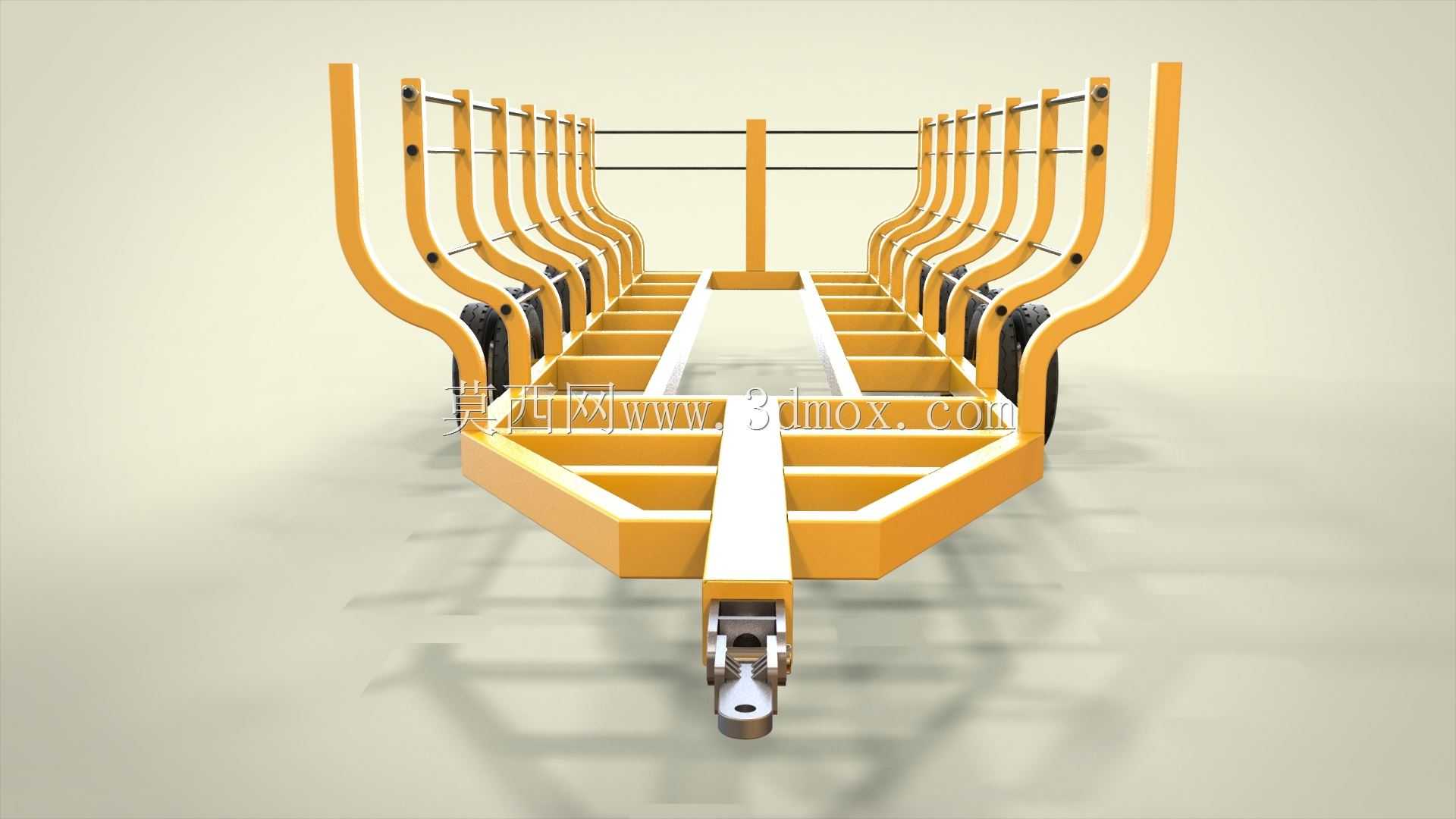

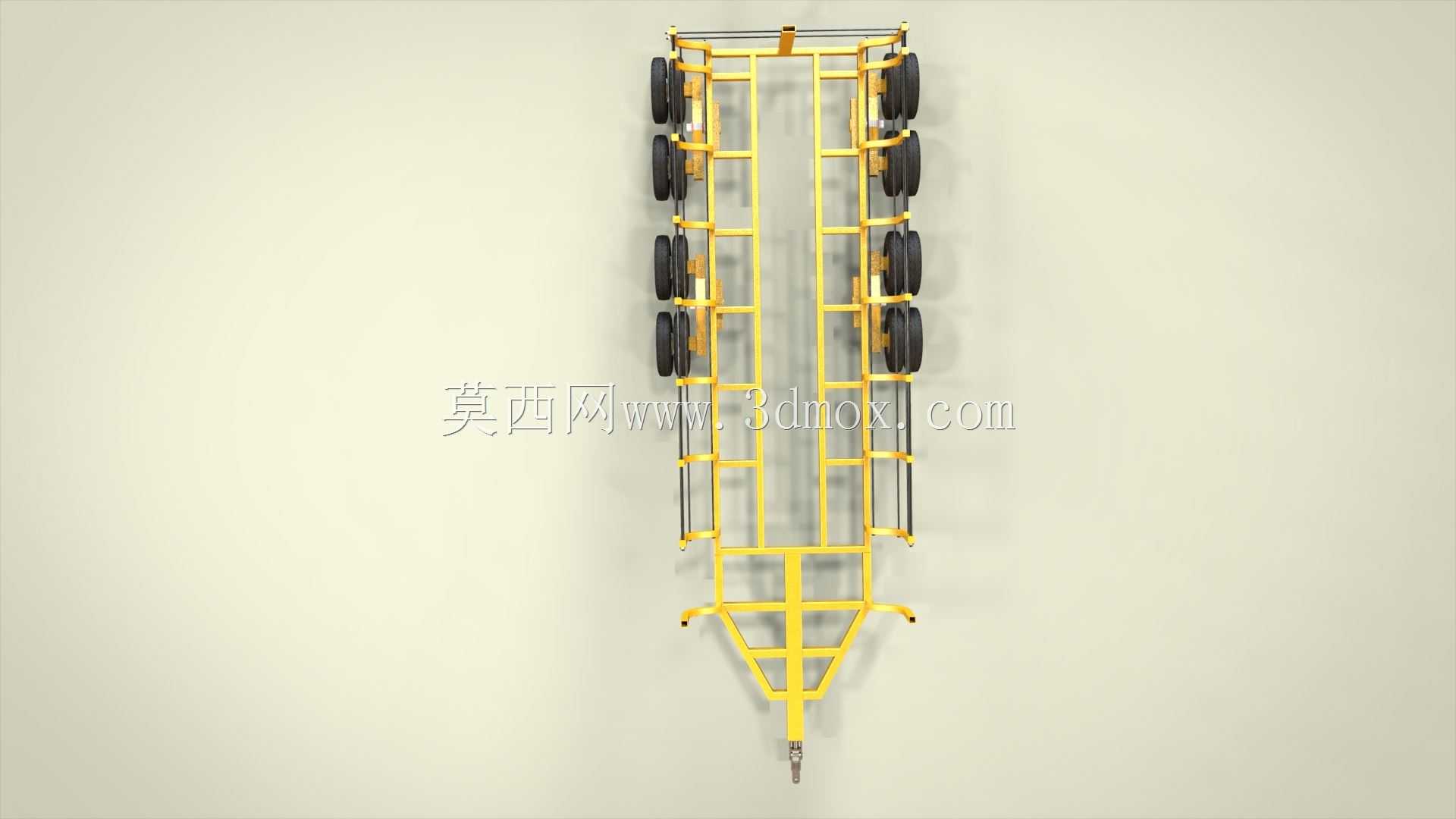

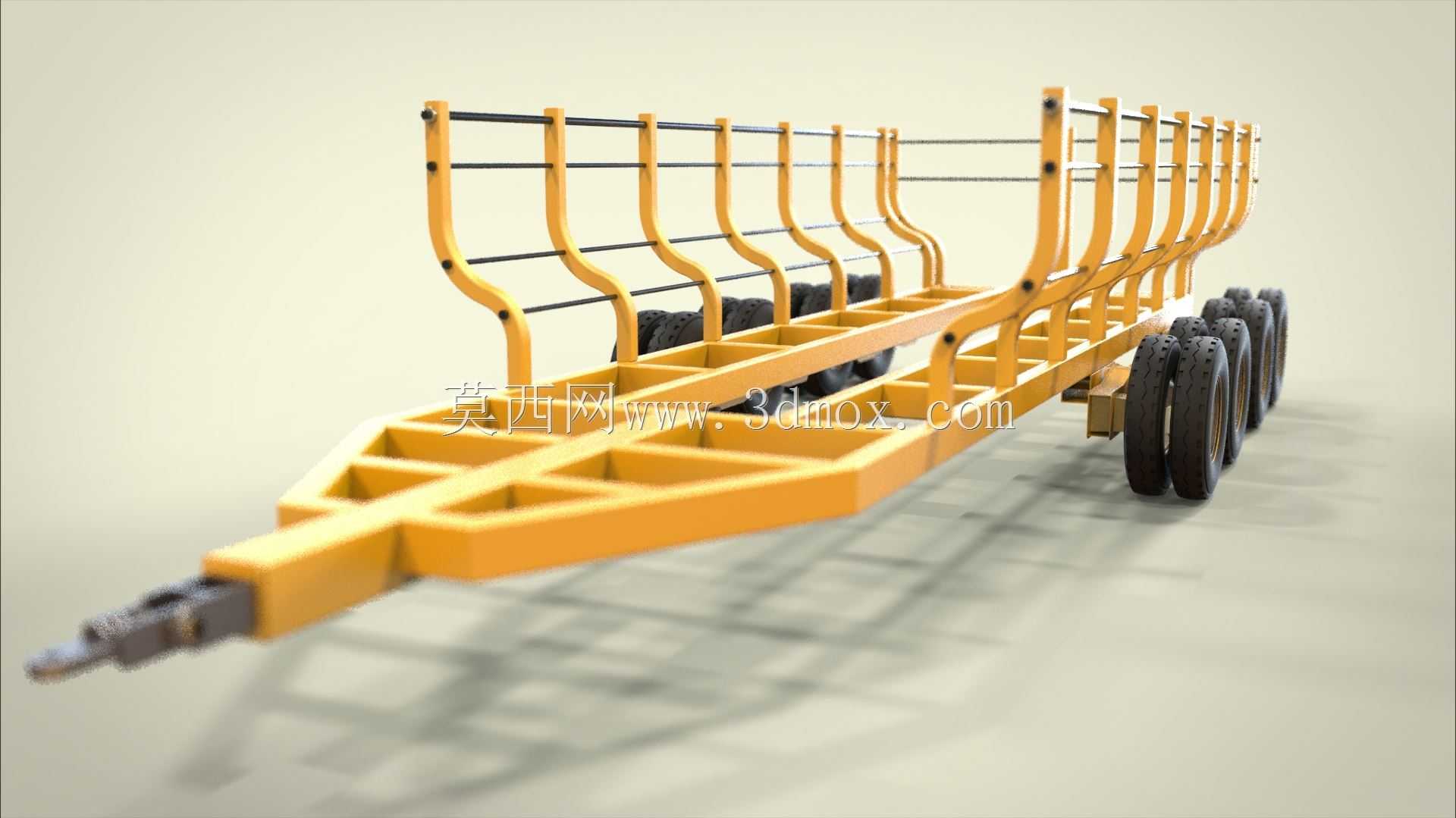

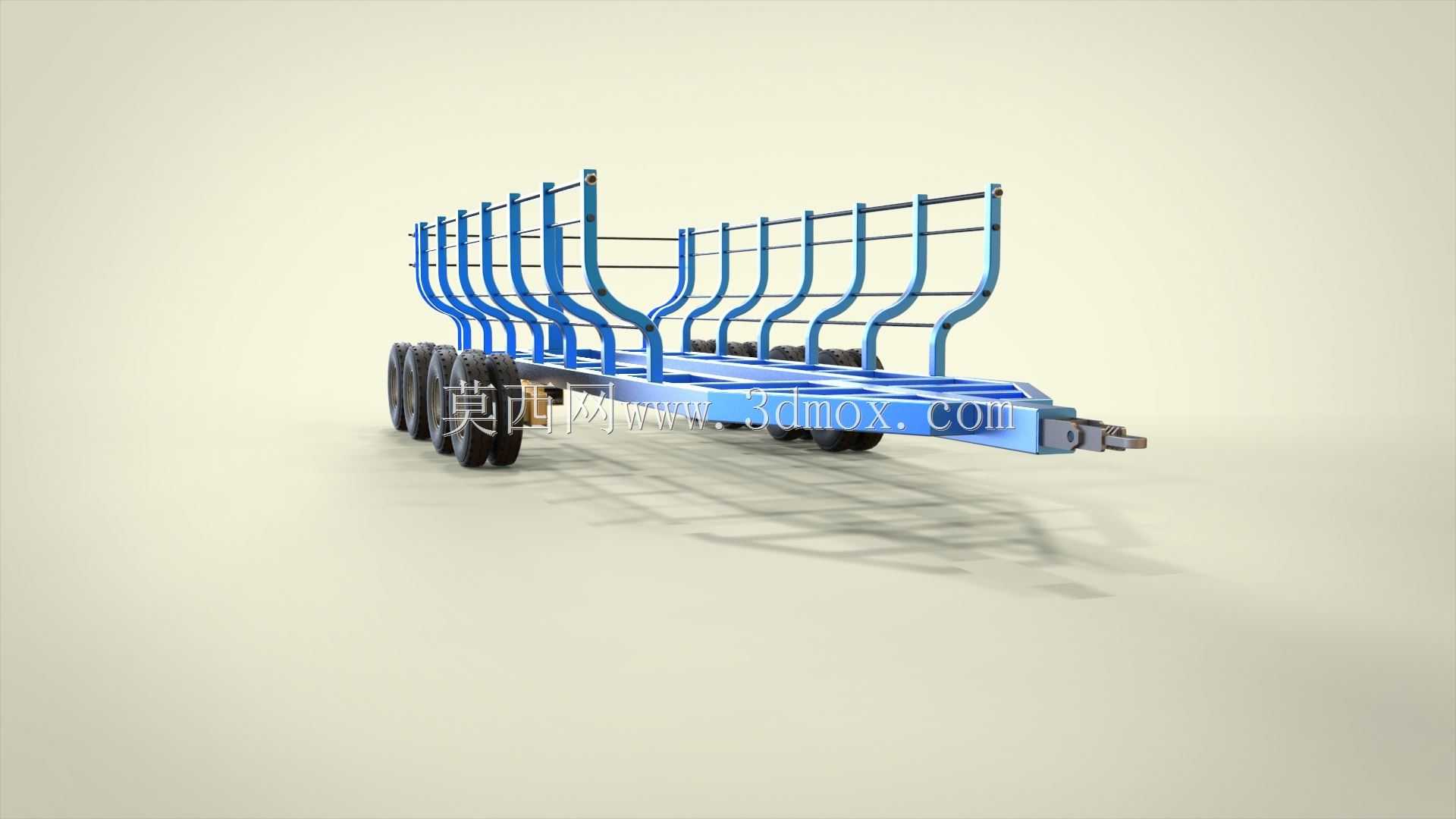

从功能特性来看，整车采用低床框架式承载结构，车架主纵梁采用变截面矩形管焊接成型，牵引端采用标准拖拉机牵引销接口，可与多数农用拖拉机的后牵引挂接结构快速匹配，无需额外改装挂接组件。车架两侧设置弧形弯管护栏，护栏之间通过横向拉杆连接形成围挡结构，既能够防止运输过程中圆捆、散料从侧面滚落，又不会阻碍圆捆从侧面吊装装卸，相比全封闭高栏结构，装卸作业时的操作空间更充裕，配合圆捆机配套的叉车、抱夹设备可实现快速装卸，单趟装卸效率较传统高栏挂车提升近三成。行走系统采用多组并排双轮胎配置，轮胎选用9.00R-20规格农用载重轮胎，多轮布局可有效降低单轮接地比压，在松软耕地、草场非铺装路面行驶时不易陷车，同时低床设计让整车装载重心较常规农用挂车降低近四十厘米，满载行驶时的侧倾稳定性大幅提升，在田间起伏路面、乡村窄路转弯时的行驶安全性更有保障。

设计思路上，整车优先考虑农用场景的耐用性与易维护性，车架所有焊接节点均采用满焊工艺并做应力释放处理，避免长期重载颠簸出现焊缝开裂问题；护栏采用弧形弯折结构，无尖锐外凸棱角，可减少装卸作业时对草料包装、人员衣物的勾挂损伤；牵引架部位预留了制动气路、灯光线路的安装位，可根据使用需求加装气刹组件与道路行驶灯光组件，满足乡村道路上路行驶的合规要求。整车总长度为20英尺，车架承载面距地高度控制在合理范围，既保证了足够的离地间隙避免田间行驶托底，又将装卸抬升高度控制在人力可辅助操作的区间，无吊装设备时也可完成少量散料的人工装卸。安装边界方面，牵引销中心到车架尾端的长度、整车宽度均符合农用挂车的道路通行尺寸要求，牵引架的上下摆角预留了足够的活动余量，适配拖拉机牵引点的不同高度，在田间起伏路面行驶时牵引架不会与拖拉机后悬挂、车架本体发生运动干涉，轮胎与车架护栏之间预留了足够的跳动空间，满载颠簸时轮胎不会剐蹭护栏结构。
