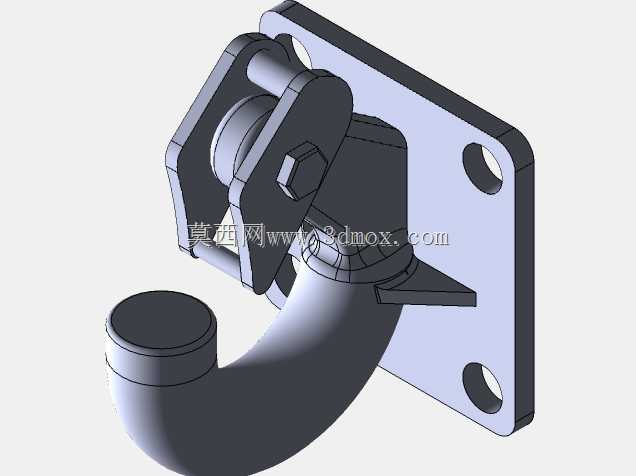

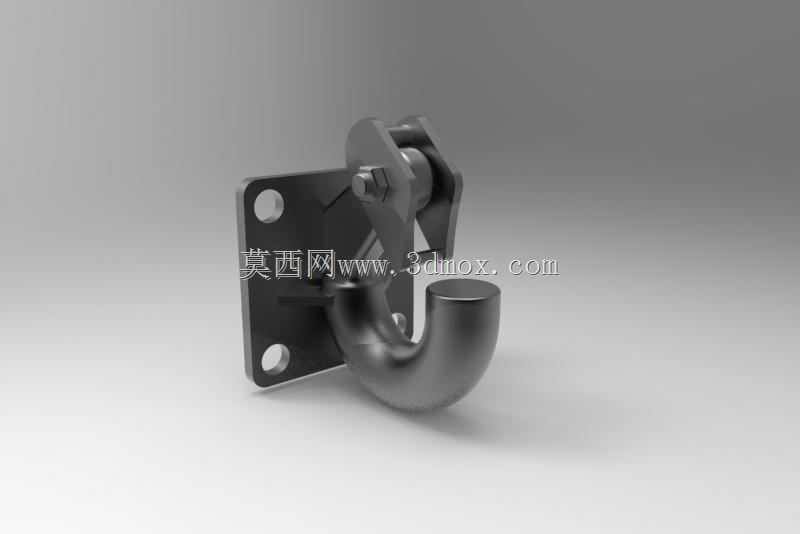

卡车用弹簧式拖挂牵引挂钩结构

这款牵引挂钩主要应用于货运卡车、轻型专用作业车辆的尾部挂接场景，承担车辆与后挂拖斗、附属作业设备之间的机械连接功能，是车辆拓展拖挂运载能力的核心受力部件，日常作业中需要传递整车起步、制动、转向过程中的全部纵向与横向载荷，同时在颠簸路况下缓冲挂接位置的冲击载荷，避免连接部位出现应力集中断裂的风险。从功能特性来看，该挂钩采用带自锁弹簧压片的卡扣式结构，挂接操作时仅需向上扳动锁止压杆即可将挂钩卡入后挂设备的牵引销位，松开压杆后弹簧会自动推动锁舌复位形成闭合锁止状态，能够有效避免车辆行驶过程中因震动导致挂钩意外脱开的安全隐患；挂钩的承力弯臂采用大圆弧过渡结构，相比直角弯折结构能够大幅降低应力集中系数，在承受额定峰值拉力时可将应力均匀分散到整个弯臂截面，不会出现局部应力过载的问题。设计过程中优先考虑了安装适配性与维护便捷性，安装底座采用方形法兰板式结构，四个安装孔位按照卡车尾部通用的牵引安装位尺寸做了等距排布，可直接适配多数轻卡、中型卡车尾部预留的挂接安装面，不需要额外对车身安装位做打孔改装；锁止机构的铰接销轴采用可拆卸式卡簧定位，日常维护时不需要破坏主体焊接结构即可快速更换磨损的锁舌、弹簧等易损件，大幅降低后期运维成本。外形尺寸方面，挂钩整体伸出底座的长度控制在常规拖挂挂接的安全距离范围内，既保证挂接后拖挂设备转向时不会与车尾发生干涉，也不会因伸出过长导致车辆离去角过小影响通过性；安装法兰的厚度经过受力校核，能够在额定拖挂载荷下不发生形变，四个安装孔的孔径适配车辆常用的高强度固定螺栓规格，安装后底座与车身安装面完全贴合，不会出现局部悬空导致的螺栓受剪断裂问题；挂钩开口尺寸适配通用规格的牵引销，可兼容多数标准拖挂设备的连接端，不需要额外制作转换接头即可完成挂接作业。
