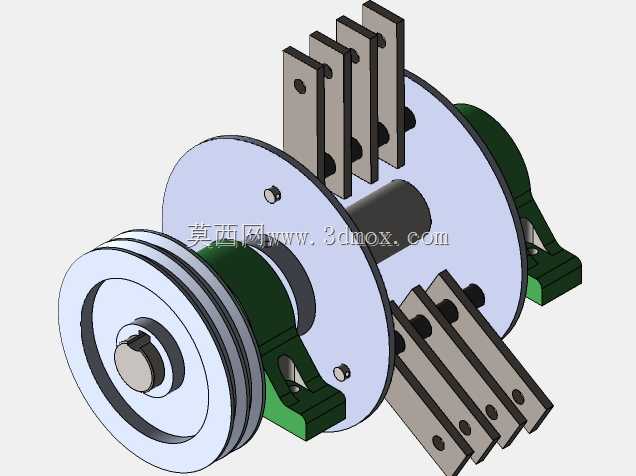

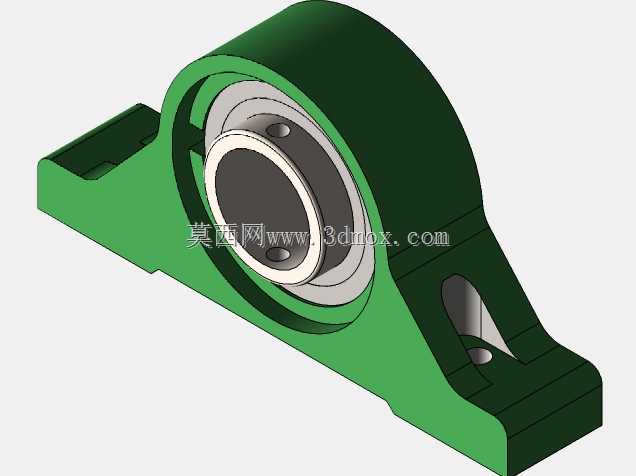

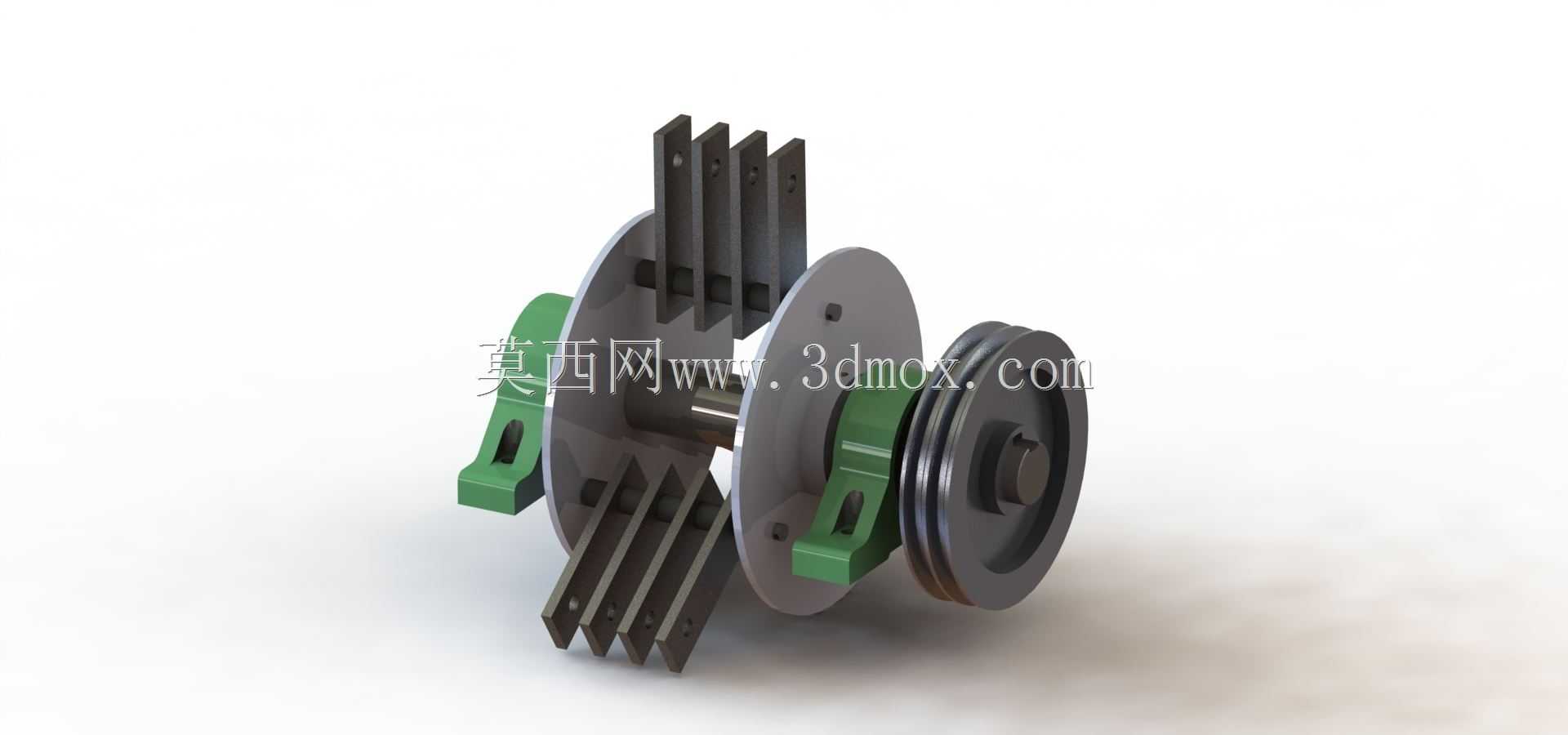

该轮组夹持传动机构主要面向自动化生产线的物料输送、工位转序以及小型工件的定位夹持场景,可集成在皮带输送线末端、工位转台接驳位以及专用加工工装的进料端,承担物料的精准夹持、同步输送以及姿态校正功能,在轻工包装、小型五金件加工、电子元器件组装等生产线中,能够替代传统的固定导向轮结构,解决薄型、异形工件输送过程中偏移、卡滞的问题。机构核心采用双圆盘轮架作为承载主体,轮架中心贯穿高强度传动主轴,主轴一端配置带轮结构,可通过同步带与驱动电机连接实现动力输入,带动整个轮架做定轴回转运动;轮架两侧对称布置多组叉型夹持爪,夹持爪采用等夹角圆周排布,单组夹持爪设置平行双叉指结构,叉指接触面做了防滑倒角处理,能够在回转过程中平稳卡入工件的对应卡槽,带动工件完成工位间的转移动作。轮架与带轮之间配置两组绿色工程材质的导向支撑块,支撑块通过螺栓固定在安装基座上,内侧弧面与轮架外圆面贴合,既能够为轮架提供径向支撑,避免轮架高速回转时出现径向跳动,又可以作为夹持爪的行程限位结构,当夹持爪回转到支撑块对应位置时,支撑块的斜面会推动夹持爪做小幅径向位移,实现对工件的自动夹紧与松开动作,无需额外配置气动或电动驱动元件,纯机械结构即可完成夹持动作的时序配合。设计过程中优先考虑了安装适配性,整体机构采用同轴式布局,所有组件均围绕中心主轴排布,横向安装边界以带轮外侧端面和最外侧夹持爪端面为限,纵向安装边界以轮架外圆面为最大轮廓,安装基座可直接固定在生产线的型材架上,主轴两端预留标准轴承安装位,可根据实际输送节拍更换不同直径的带轮调整传动比,适配不同的生产节拍需求。夹持爪采用模块化设计,单组爪体通过螺栓固定在轮架的安装槽内,可根据待输送工件的外形尺寸更换不同叉距、不同长度的夹持爪,无需更换整个轮架即可快速完成产线换型调整;轮架与主轴之间采用键连接传递扭矩,拆卸维护时仅需卸下主轴端的锁紧螺母即可将轮架整体抽出,方便日常的清洁与易损件更换。机构整体的运动逻辑经过反复校验,夹持爪的夹紧与松开动作完全与轮架的回转角度匹配,当夹持爪转动到上料工位时自动张开承接工件,转动到输送工位时自动夹紧带动工件移动,转动到下料工位时自动松开放置工件,整个动作循环无额外动力消耗,运行过程中冲击小、噪音低,能够长时间连续稳定运行,适配12小时以上的连续生产作业需求。
