立式锤片式物料粉碎输送一体机

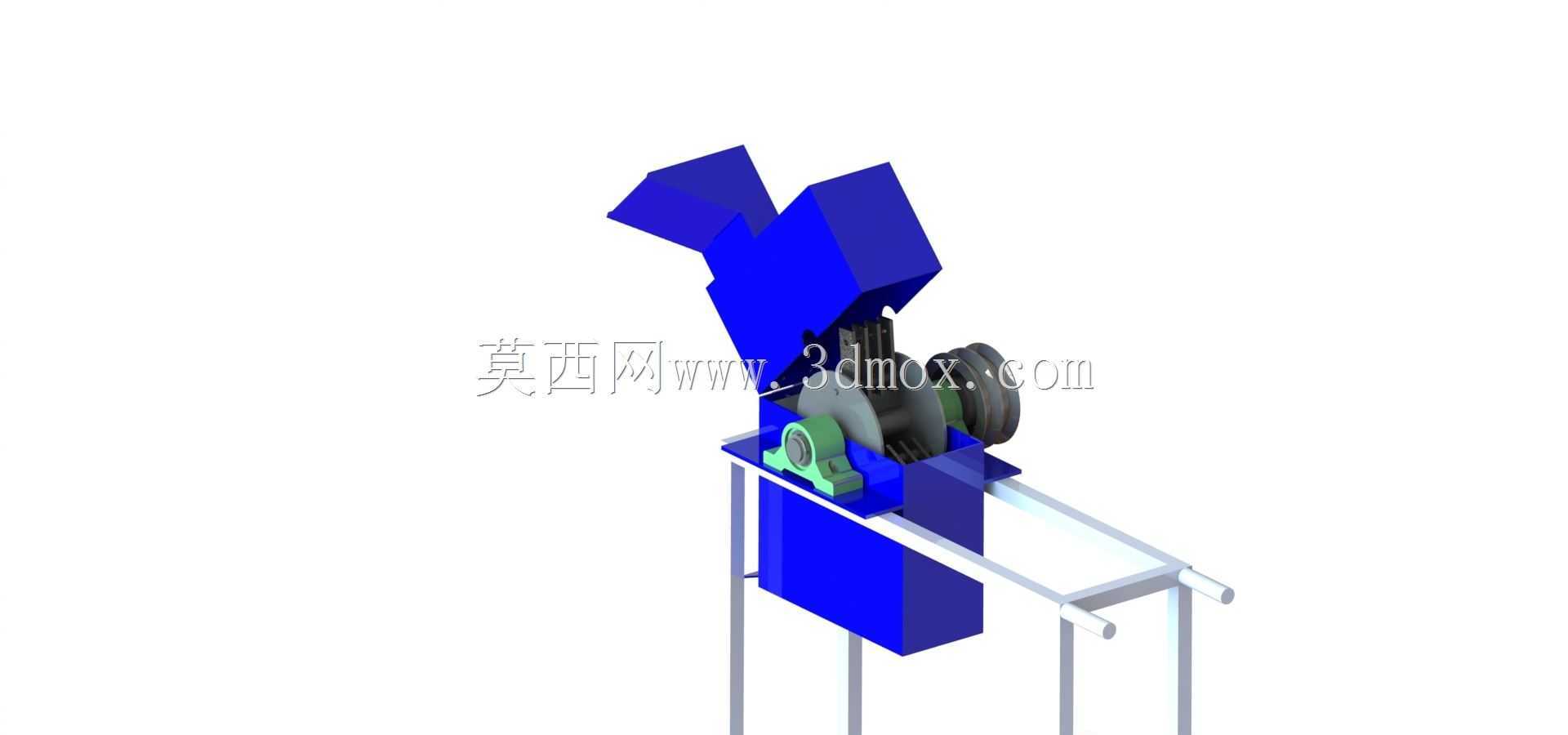

　　该结构围绕中小型块状、颗粒状物料的连续破碎作业展开，主体由上部进料腔、中部锤片破碎腔、下部机架以及侧向外伸输送架组成。进料口采用偏置扩口形式，物料进入后可直接落入高速旋转的打击区域，避免在入口处形成搭桥；腔体内部以回转锤片为核心工作元件，配合侧壁衬板形成冲击、剪切和搓擦复合作用，对脆性、半脆性物料具有较好的适应性。破碎后的物料经下部筛格或栅条控制粒度，合格颗粒从腔体下方排出，再由侧向输送段承接，便于与下游收集、提升或包装工序衔接。

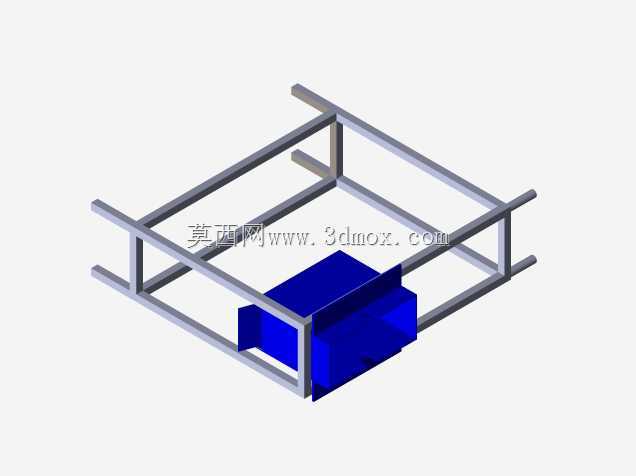

　　从现场布置角度看，设备采用立式承载方案，破碎单元位于机架上方，四根支腿将主机抬升至一定高度，既为排料和输送留出空间，也方便检修人员接近底部排料区。支腿间距和底部横梁构成稳定框架，能够承受转子启停及锤片击打带来的交变载荷。侧伸输送架采用两根平行纵梁加端部辊轴的简化结构，可作为皮带或托辊输送的安装基础；其外伸长度决定了与后续设备的对接边界，设计时需要同步核对排料中心高、输送带宽度以及维护通道。

　　转子组件是建模和选型的重点。带轮位于腔体外侧，通过带传动将动力输入转子轴，轴承座独立安装在腔体侧板上，便于拆换和密封维护。锤片与销轴、隔套、转盘之间需保留合理间隙，既保证旋转时的打击自由度，又控制窜动和噪声。腔体外形以蓝色钣金包覆件表现，内部应预留衬板安装面、检修门和紧固件位置；对于实际工程图，还需明确转子回转直径、锤片末端与筛网间隙、轴承中心高以及带轮包络范围。

　　该类设备常见于粮食、秸秆、木屑、塑料块、低值矿物或回收物料的粗碎环节。不同物料对筛孔尺寸、锤片线速度和进料连续性要求差异较大：脆性物料可适当提高转子转速以增强冲击，韧性物料则更依赖剪切间隙和筛面通过率。三维建模时应优先确认转子与腔体不发生干涉，再检查进料斗、排料区、输送架三者的物料流向是否顺直。外形边界方面，上部进料斗向斜上方展开，会增加整机高度和上方投料空间；侧向输送架则扩大水平占地，安装前需预留带轮张紧、筛网更换和锤片检修的操作位置。整体结构不追求复杂外观，而强调动力传递、破碎间隙、排料通过性和机架刚度之间的平衡。
