桥梁箱梁施工用悬挂作业挂篮结构

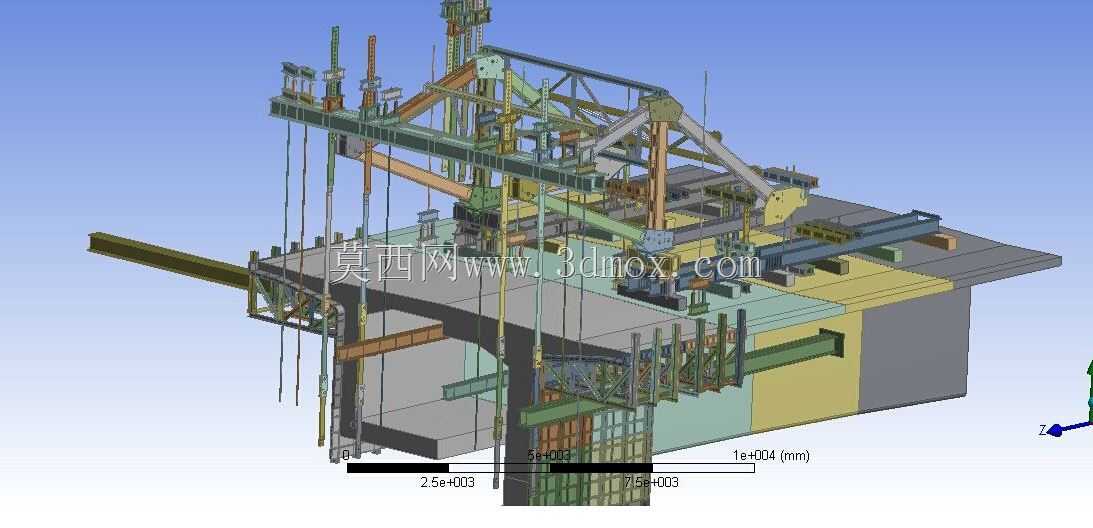

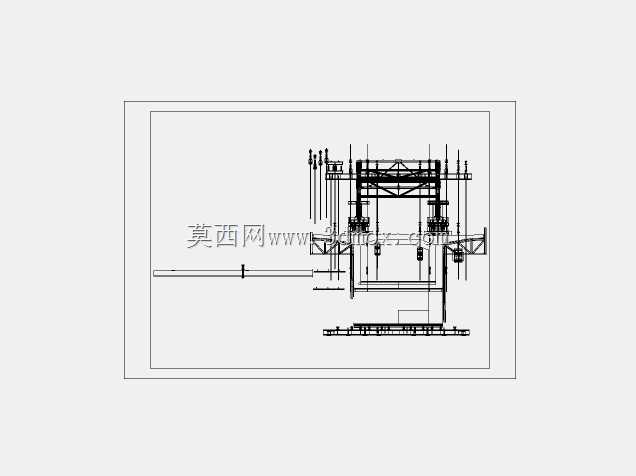

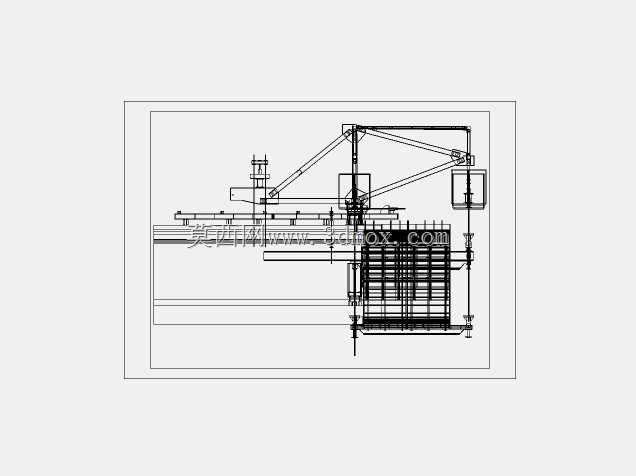

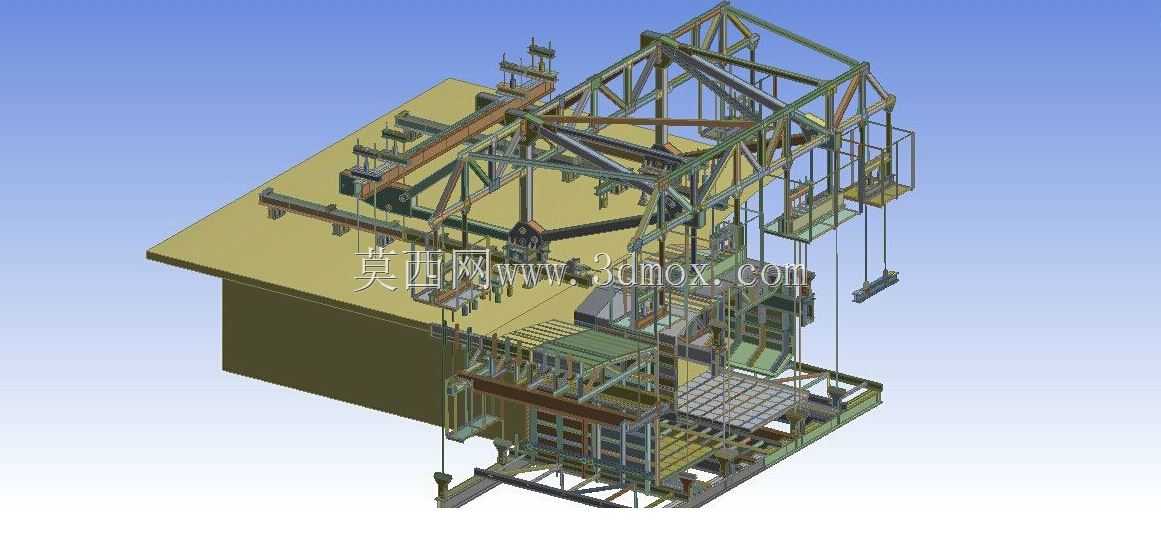

该结构为桥梁箱梁悬臂浇筑作业核心承载施工装备，主要应用于大跨度预应力混凝土连续梁、连续刚构、斜拉桥主梁等桥段的悬臂施工作业场景，能够沿已浇筑完成的梁段顶面逐步向前移动，为作业人员提供稳定的高空操作平台，同时承载模板体系、混凝土浇筑荷载、施工机具及作业人员的全部重量，是大跨径桥梁无落地支架施工的核心作业载体。该装备采用桁架式主承载结构设计，整体受力体系经过力学优化，主承重桁架采用三角形稳定构型，能够将上部作业荷载均匀传递至已锚固的梁段结构上，避免局部应力集中对已成型梁体造成损伤；结构设置多组锚固挂点与行走轨道，在浇筑作业状态下通过后锚装置与梁体预埋构件牢固连接，抵消悬臂段产生的倾覆力矩，保障高空作业的结构稳定性，行走状态下可沿预设轨道平稳前移，无需反复拆解重组主体结构，大幅缩短节段施工的转场准备时间。结构下部设置分层作业平台，分别对应钢筋绑扎、模板支设、混凝土浇筑、预应力张拉等不同施工工序的作业需求，平台周边设置标准化防护栏杆与防滑走道板，适配高空临边作业的安全防护要求；侧部设置可调节的模板支撑点位，能够根据箱梁截面的设计尺寸调整模板定位，适配不同宽度、不同腹板斜率的箱梁节段施工需求，无需额外更换主体承载结构即可完成变截面梁段的作业支撑。设计过程中充分考虑现场安装的边界条件，整体结构采用模块化分段设计，各桁架单元、平台组件均可通过常规吊装设备在桥面完成拼装，无需大型特种吊装设备配合，单节构件重量控制在现场常规起重设备的额定起吊范围内，适配桥梁施工场地的吊装作业条件；结构预留充足的作业净空，能够满足混凝土振捣设备、预应力张拉设备的操作空间需求，同时在走行系统处设置限位与制动结构，避免走行过程中出现偏移或溜动风险。整体结构兼顾承载强度、走行便捷性与作业安全性，能够有效降低桥梁悬臂施工的措施成本，提升节段浇筑的施工效率，减少对桥下空间的占用，适配跨河谷、跨既有线路、跨通航水域等无法搭设落地支架的桥梁施工场景。
