铁路施工用桁架式双梁提梁机结构设计

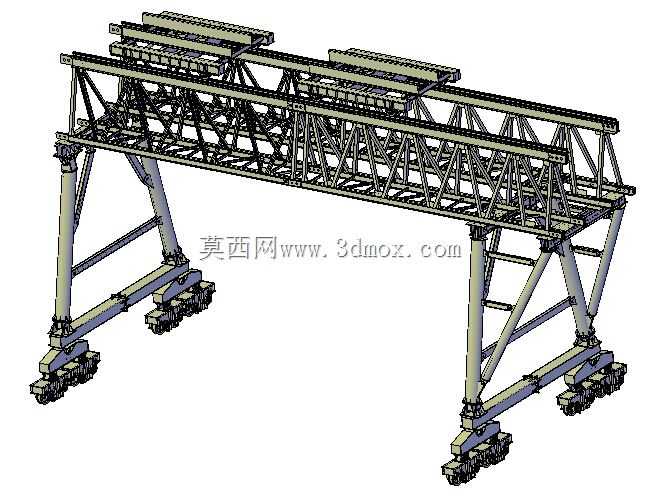

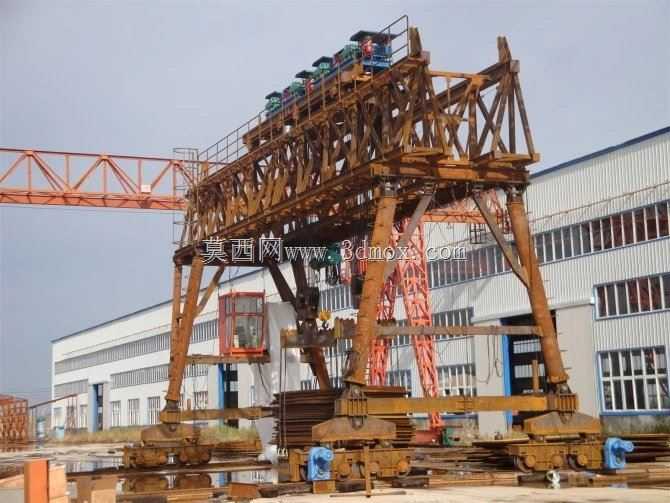

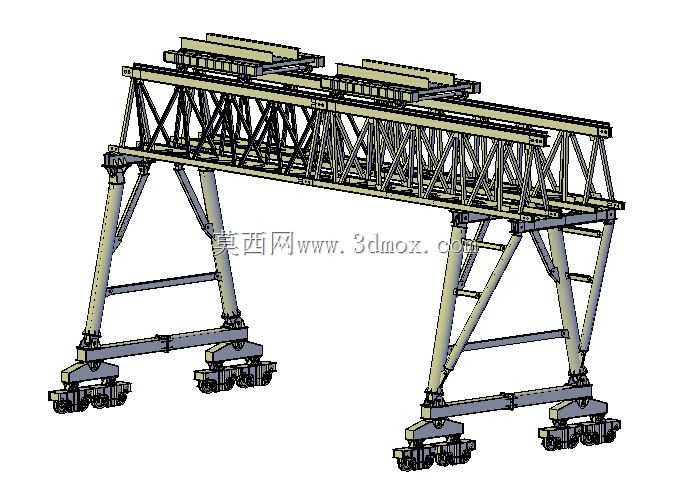

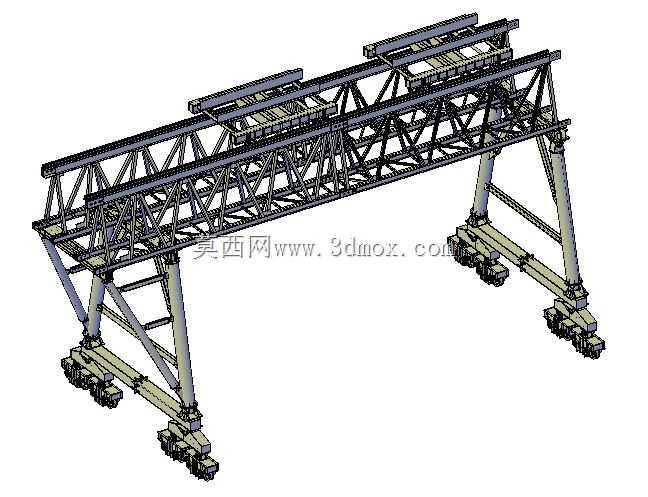

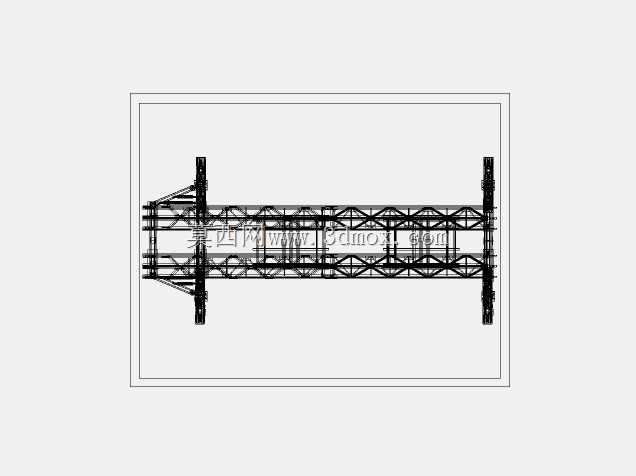

该桁架式双梁提梁机主要应用于铁路预制梁场的施工作业场景，承担预制混凝土箱梁、T梁的场内转运、吊装移位以及梁片装车外运的核心作业任务，同时也可适配大型桥梁施工中重型构件的短距离移位与精准对位作业，是铁路基建、跨江跨河桥梁工程现场不可或缺的重型起重作业装备。在实际作业过程中，设备依托底部的走行轮组可沿预设轨道纵向移动，覆盖梁场整片作业区域，双主梁上配置的起重小车可沿主梁轨道横向滑移，配合起升机构的垂直升降动作，可实现三维空间内的重型梁体精准对位，满足不同跨度、不同吨位预制梁的吊装移位需求，有效解决梁场大吨位构件转运难度大、对位精度要求高的施工痛点。从功能特性来看，该设备采用双梁桁架结构设计，相较于传统箱型梁结构，在保证整体结构强度与刚度的前提下，大幅降低了设备自重，减少了走行机构的负载压力，同时桁架结构的迎风面积更小，在露天作业场景下可有效降低风阻对设备稳定性的影响，更适配野外露天梁场的复杂作业环境。设备支腿采用刚性支腿与柔性支腿配合的设计形式，可抵消主梁受载变形产生的附加应力，避免结构出现应力集中导致的疲劳损伤，底部走行轮组采用多轮组均衡布置形式，可将设备自重与吊重荷载均匀传递至轨道基础，降低对梁场地基承载力的要求，减少梁场基础施工的成本投入。在设计思路上，整体结构采用模块化拆分设计，主梁、支腿、走行机构、起重小车均可拆分运输，可满足不同施工场地的转场运输需求，现场拼装时可通过高强螺栓完成各模块的连接，无需大量现场焊接作业，大幅缩短设备安拆周期。结构受力计算阶段，针对梁体吊装最不利工况完成了有限元受力分析，对桁架腹杆的布置角度、节点板连接形式、支腿与主梁的连接位置做了针对性优化，保证设备在额定起重量下的结构变形量控制在规范允许范围内，同时预留足够的安全冗余，应对作业过程中的动载冲击与突发风荷载影响。在外形尺寸与安装边界方面，设备的跨度可根据梁场存梁区的布置宽度灵活调整，起升高度可匹配不同高度的存梁台座与运梁车装梁高度需求，安装时需保证轨道基础的平整度与平行度满足设备走行精度要求，两侧轨道的标高差需控制在允许偏差范围内，避免走行过程中出现卡轨、偏载问题，设备作业区域需预留足够的安全回转空间，满足梁体吊装过程中的回转移位需求，避免与周边存梁台座、临时设施发生干涉。
