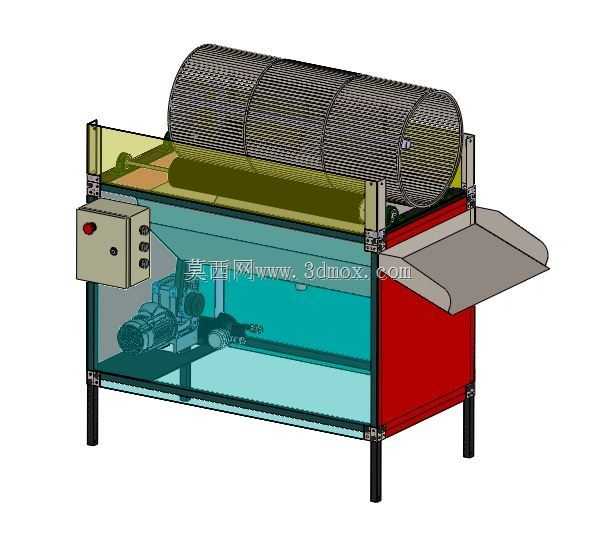

滚筒式食材喷淋清洗设备结构设计

该款滚筒式清洗设备主要面向中小型净菜加工、餐饮配送中心、小型生鲜预处理工坊等应用场景，可覆盖叶菜类、根茎类蔬果，以及分割后的生鲜肉类等多种物料的表面清洁作业，替代传统人工手洗的低效模式，适配连续化小批量食材预处理的生产需求。设备核心采用卧式网状滚筒作为物料承载输送结构，滚筒表面采用均匀冲孔的不锈钢网板卷制而成，网孔尺寸经过匹配设计，既可以保证喷淋水流充分接触物料表面，又能避免尺寸较小的物料从网孔掉落，同时滚筒转动过程中会带动物料缓慢翻转，让物料各个面都能接收到冲洗水流，避免出现清洁死角。设备下部设置独立储水腔，内置循环供水组件，可将喷淋后的水体经过粗滤后重复输送至上部喷淋管路，在保证冲洗压力的同时减少水资源的无谓消耗，设备侧部设置倾斜出料导槽，当滚筒持续转动时，完成清洗的物料会顺着滚筒内部的导料螺旋缓慢移动至出料端，顺着导槽滑出设备，无需人工手动捞取物料，降低操作人员的劳作强度。设备的控制箱体集成在机架侧部，所有操作按钮与状态指示灯都布置在箱体朝向操作人员的一侧，操作人员无需俯身或探身即可完成设备启停、转速调节等操作，符合人机工程学的操作高度要求。机架采用工业铝型材搭配不锈钢板材拼接组装，底部设置四个可调高度的支撑脚，可根据安装地面的平整度调整设备水平度，避免设备运行时出现晃动偏移，整体设备的安装边界紧凑，不需要占用过大的车间面积，可灵活布置在食材预处理车间的流水线段位中，也可单独作为独立工位使用。设备的防护结构采用半透明可视护板设计，操作人员在设备运行过程中可以直接观察到内部滚筒的运转状态与物料清洗情况，一旦出现物料卡滞、水流异常等情况可以第一时间发现处置，护板采用快拆结构固定，日常维护时不需要借助复杂工具即可拆卸，方便清理滚筒网孔残留的杂物、更换水路过滤组件。设备的传动结构全部布置在机架下部的封闭腔体内，与上部清洗区域完全隔离，避免清洗过程中的水花溅入传动部件造成锈蚀或电路故障，同时传动组件采用低转速大扭矩的减速结构，运行过程中噪音低、运转平稳，不会因为滚筒转动产生过大的振动影响周边工位作业。
