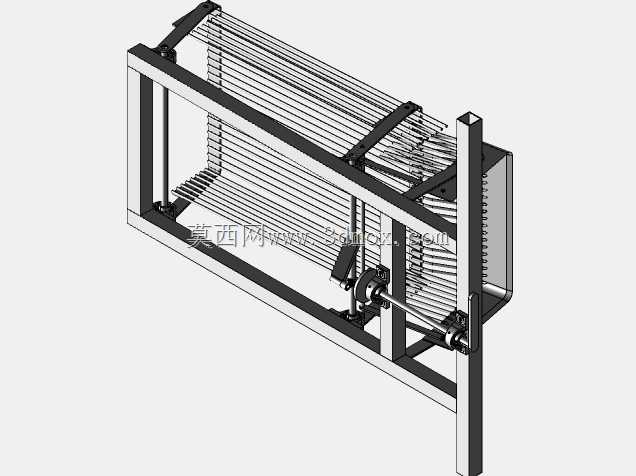

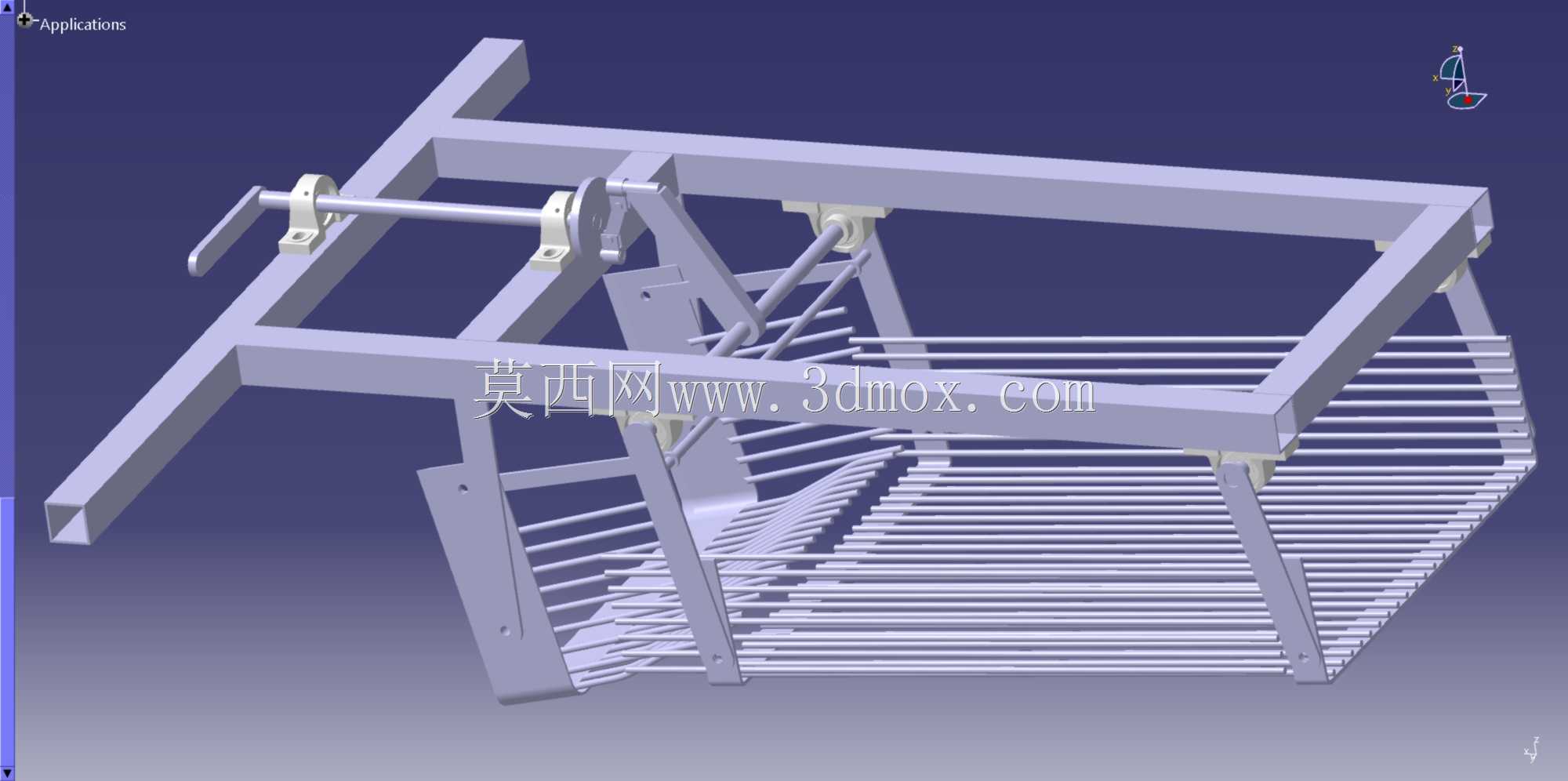

栅条式马铃薯挖掘收获机架结构设计

该结构为马铃薯收获作业核心承载与筛分功能组件，主要适配丘陵、平原地带小规模马铃薯种植地块的收获作业场景，可挂载于常规农用拖拉机后悬挂点位，随主机行进同步完成马铃薯的挖掘、土薯分离作业，替代传统人工刨收的高强度劳作模式，大幅降低薯类收获环节的人力投入，适配沙壤土、壤土等多种常见种植土壤环境，在黏重土壤地块可通过调整作业行进速度保障筛分效果。从实际作业用途来看，该结构承担两大核心功能：一是作为整机承载基体，前端挂载挖掘铲组件，上部连接悬挂架与动力传动杆件，下部栅条结构直接接触作业后的土薯混合物；二是依托栅条间隙完成土薯分离，作业过程中带起的土壤会从栅条缝隙间漏回地表，马铃薯块茎则沿栅条斜面导向后续收集工位，栅条间隙经过适配设计，既能够保证细碎土壤充分漏出，又可避免不同规格的马铃薯块茎从缝隙掉落造成采收损失。从功能特性来看，整体框架采用矩形管材拼接成型，结构刚性充足，可承受挖掘作业过程中土壤带来的冲击载荷，上部设置的横向调节轴可适配不同挂载高度的动力输出接口，两侧斜向支撑构件将上部悬挂受力均匀传导至下部栅条筛体，避免作业过程中框架出现形变；栅条采用等间距平行排布，整体筛面呈前低后高的倾斜角度，配合作业行进过程中的小幅振动，可加快土壤破碎漏出的速率，同时减少马铃薯块茎与栅条的磕碰损伤，降低薯块表皮破损率。设计思路上优先考虑农机作业的可靠性与易维护性，整体结构无复杂异形构件，所有杆件连接均采用常规螺栓紧固或焊接成型，农村常规机修站点即可完成损坏部件的更换维修；栅条端部做圆弧钝化处理，避免尖锐棱角划伤薯块，框架边角处做倒角过渡，减少作业过程中杂草缠绕的概率。安装边界方面，上部悬挂点位间距适配国内主流中小马力拖拉机的后悬挂尺寸，整体宽度可覆盖两垄马铃薯的种植行距，下部栅条筛体的最低作业高度可通过上部调节轴进行调整，适配不同种植深度的马铃薯采收需求，整体结构的纵向长度预留了后续加装输送链、集薯箱的安装空间，可根据实际作业需求拓展功能模块，无需对主体框架进行大规模改动。
