DuunTS260调平刀改造支撑轮结构设计

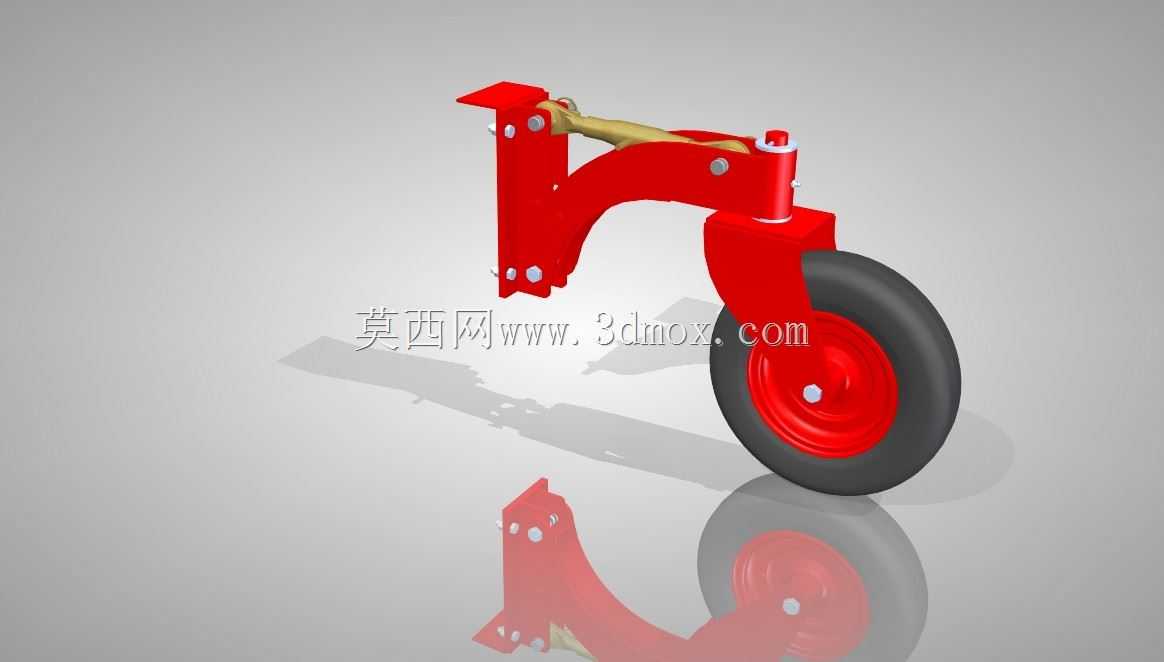

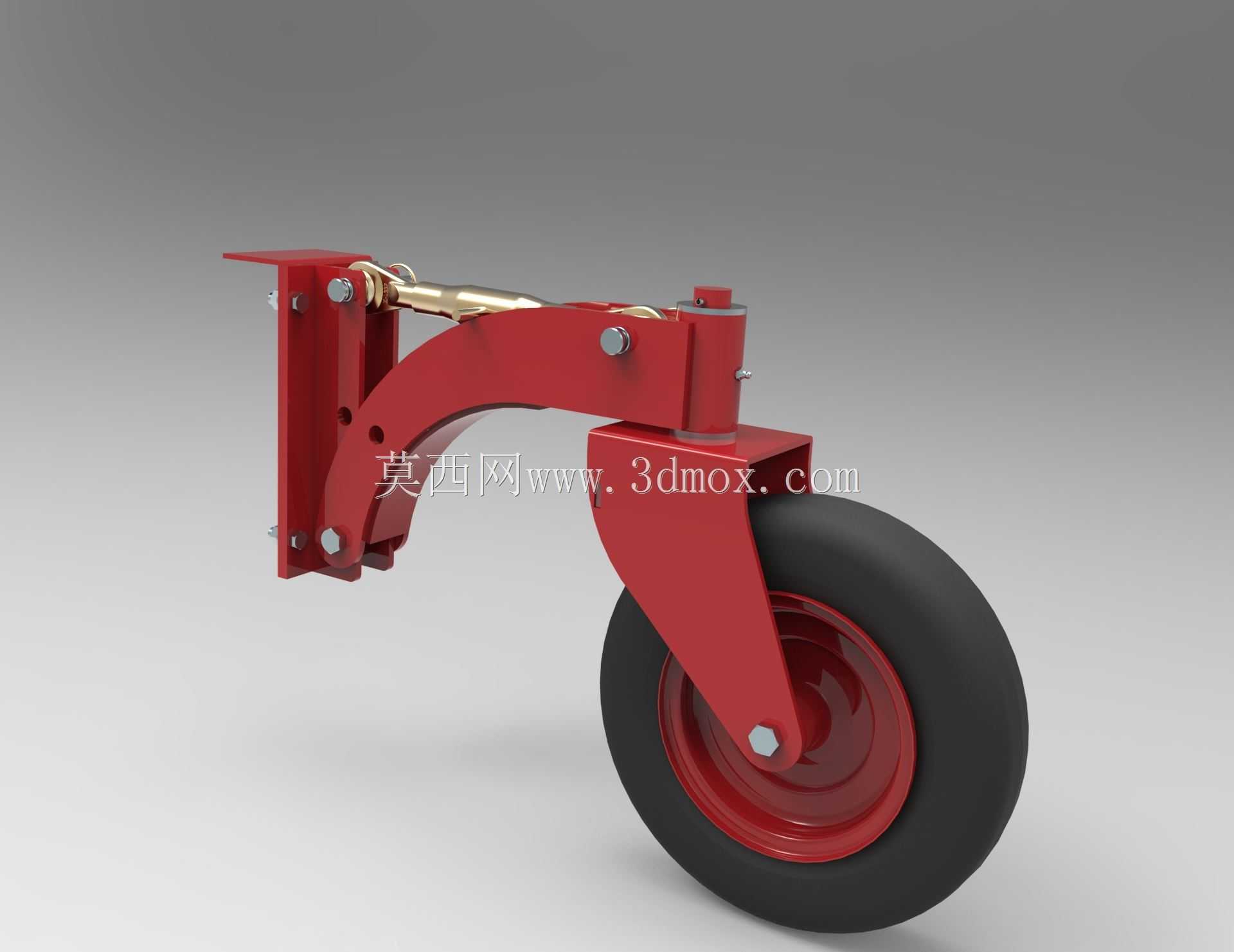

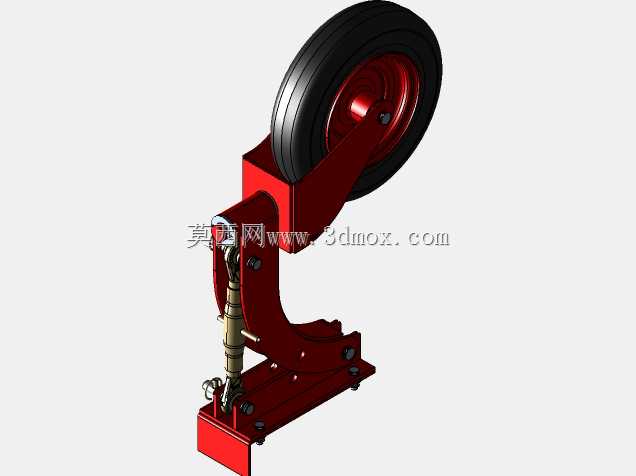

该支撑轮结构主要配套于Duun TS260系列调平刀设备，广泛应用于农田整地、地块表层平整、残茬破碎还田等耕作作业场景，是保障调平刀作业深度一致性的核心配套部件，在坡地、起伏不平的零散地块作业时，能够有效抵消地表高低差带来的作业深度波动，避免调平刀入土过深增加牵引负荷，或是入土过浅达不到整地平整度要求的问题。从实际作业用途来看，该部件承担着两个核心功能：一是作为行走支撑构件，跟随牵引设备行进过程中沿地表滚动，为调平刀架提供稳定的竖向支撑基准；二是作为深度限位构件，通过自身轮体与地表的接触，约束调平刀的最低入土位置，同时配合上部的调节结构，可根据不同农艺要求灵活调整作业深度，适配不同土壤条件、不同整地标准的作业需求。在功能特性设计上，该支撑轮采用弧形弯臂作为主承载结构，红色涂装的弯臂主体采用厚钢板折弯焊接成型，具备足够的结构强度应对田间石块、硬土块带来的冲击载荷，避免作业过程中出现臂体变形、断裂的问题；上部配置的可调式连杆结构带有锁紧定位组件，松开锁紧件后可调整连杆长度，进而改变弯臂的俯仰角度，实现支撑轮高度的无级调节，调整到位后锁紧即可固定作业深度，调节操作便捷，无需额外专用工具即可完成参数调整；轮体部分采用实心橡胶轮搭配钢制轮辐的结构，橡胶轮面具备良好的减震性能，在凹凸地表行走时能够缓冲竖向冲击，同时橡胶材质与土壤的附着力适中，不会出现过度壅土、打滑的问题，钢制轮辐则保障了轮体的径向承载能力，可承受长时间田间作业的交变载荷。从设计思路来看，该结构充分考虑了田间作业的恶劣工况，所有铰接位置均配置了耐磨衬套与防松螺栓，避免频繁转动带来的铰接点快速磨损，同时各部件的连接位置均做了圆角过渡处理，减少应力集中点，提升结构的疲劳寿命；弯臂的弧度设计经过优化，既保证了足够的竖向调节行程，又避免了作业过程中杂草、秸秆缠绕在臂体与轮体的连接位置，减少作业过程中的清理维护频次。在安装边界与尺寸适配方面，该支撑轮的安装法兰采用标准孔位设计，可直接适配Duun TS260调平刀的原有安装位，无需对主机架进行额外打孔、焊接改造，替换安装便捷；轮体直径经过匹配设计，既保证了足够的越障能力，遇到小尺寸土块、作物根茬时可平稳滚过，又不会因轮体过大导致整体结构重心过高，影响作业稳定性；整体结构的横向安装宽度控制在合理范围内，不会与相邻的耕作部件产生运动干涉，多组并排安装时可适配不同幅宽的调平刀架，保障整个作业幅宽内的深度一致性。
