林区原木运输用福利斯拖挂装载装置

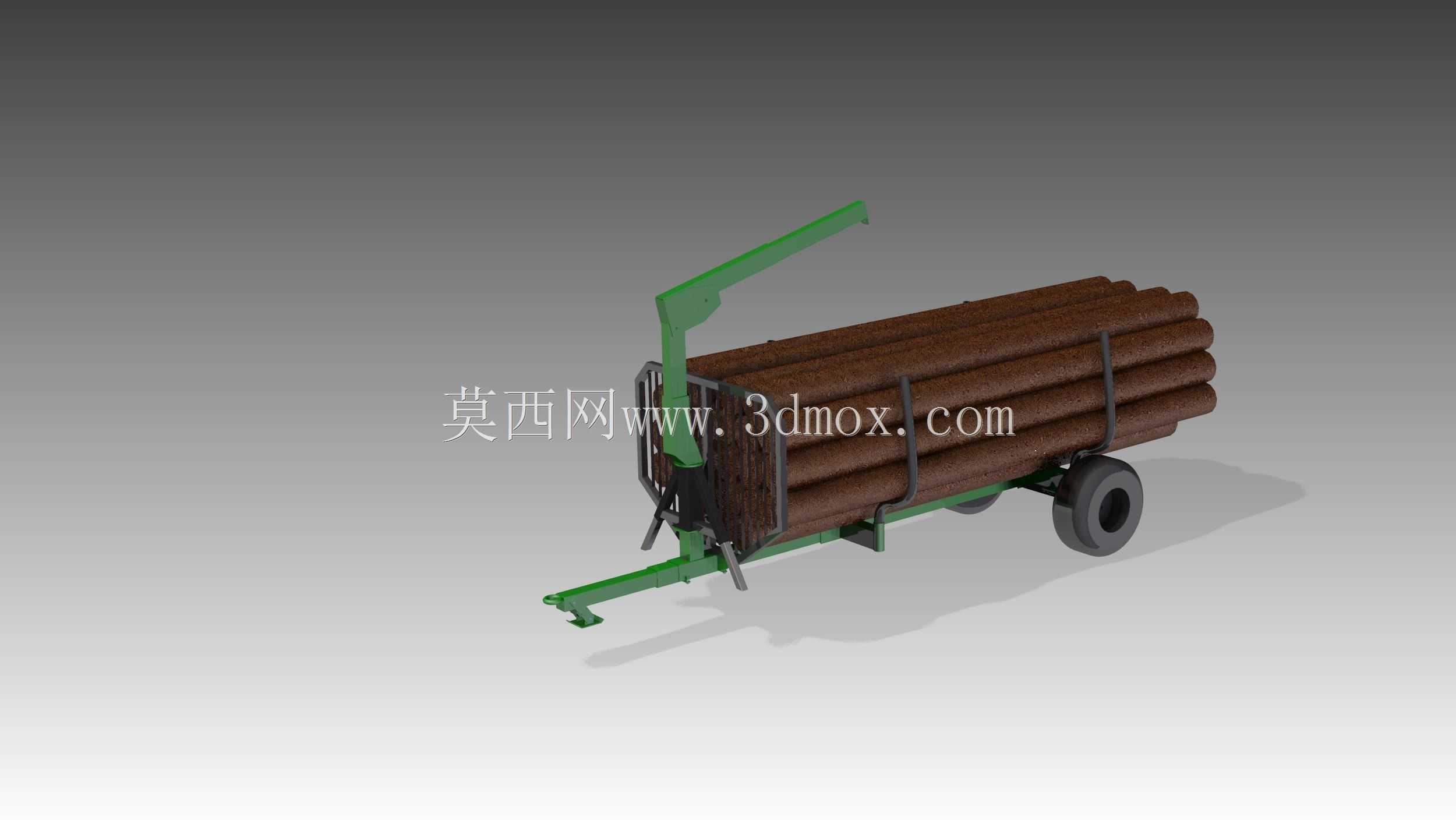

　　这款拖挂装载装置主要面向林区短距离原木转运、山地林间集材作业场景设计，适配农用轮式拖拉机作为牵引动力，解决林区非硬化路面下零散木材的转运装载需求，相比通用平板挂车，其自带的吊装臂结构可在无额外起重设备的作业点独立完成原木装卸，大幅降低林间作业对配套设备的依赖，尤其适用于造林抚育间伐、零散伐区木材收集这类作业点分散、大型起重设备无法进场的工况。从功能结构来看，装置分为牵引连接总成、承载货台、吊装作业臂、行走轮系四个核心部分，牵引端采用标准拖拉机牵引销接口，可与多数农用拖拉机后牵引座直接匹配，牵引架上设置有可调节支撑支腿，在脱挂状态下可保持装置水平放置，避免吊装作业时出现侧翻风险。承载货台采用框架式钢结构设计，

　　两侧设置有可开合的栏板立柱，立柱上预留有绑带挂点，装载完成后可通过钢绑带将原木束整体固定，避免运输过程中原木滚落，货台的承载面做了防滑棱处理，增大与原木表面的摩擦力，即使在坡道行驶也能减少木材窜动。吊装作业臂为弯折式钢结构臂架，安装在货台前端靠近牵引架的位置，臂架可绕基座做水平回转，臂端设置有吊钩挂点，可配合手动葫芦或小型液压绞盘完成原木的起吊作业，臂架的作业覆盖范围可延伸到货台两侧及后方区域，无需反复调整牵引车辆位置即可完成周边3米范围内的原木吊装，作业时臂架的受力通过基座直接传递到牵引架与主车架，避免局部应力集中导致车架变形。行走轮系采用单轴双轮布局，选配深花纹农用低压轮胎，可在泥泞、松软的林地表层获得足够抓地力，

　　轮轴与车架之间采用钢板弹簧减震结构，降低林区颠簸路面对车架的冲击，轮系的安装位置经过重心匹配设计，满载状态下80%的载荷由行走轮承担，剩余20%载荷通过牵引架传递到拖拉机后悬挂，避免牵引端载荷过大影响拖拉机转向操控。设计过程中优先考虑了林间作业的通过性需求，整车宽度控制在2.2米以内，可适配多数林区集材道的通行宽度，吊装臂在非作业状态下可向下翻转贴合到货台前端的固定支架上，运输状态下整车高度不超过2.5米，可顺利穿过林间低矮枝桠区域，不会出现臂架刮碰树枝的情况。车架主体采用矩形钢管焊接成型，关键受力节点做了加强筋补强，焊接位置均做了去应力处理，避免长期重载作业出现焊缝开裂问题，所有铰接转动位置均设置有黄油嘴，

　　可定期加注润滑脂降低磨损，适配林区野外作业维护条件有限的使用场景。在安装边界方面，牵引销中心到行走轮轴的轴距设置为2.8米，牵引销离地高度匹配标准农用拖拉机牵引座的400毫米标准高度，用户无需额外改装牵引连接部位即可直接挂接使用，吊装臂回转基座的安装孔位采用通用化设计，后期可根据作业需求更换不同长度的臂架，适配不同长度规格的原木装载需求。货台的有效装载长度为4.5米，可容纳单根长度4米以内的原木，单层装载量可满足常规间伐作业的单次转运需求，作业时可根据原木直径调整两侧栏板立柱的固定位置，适配不同径级木材的装载固定需求，无需额外加装辅助固定装置。
