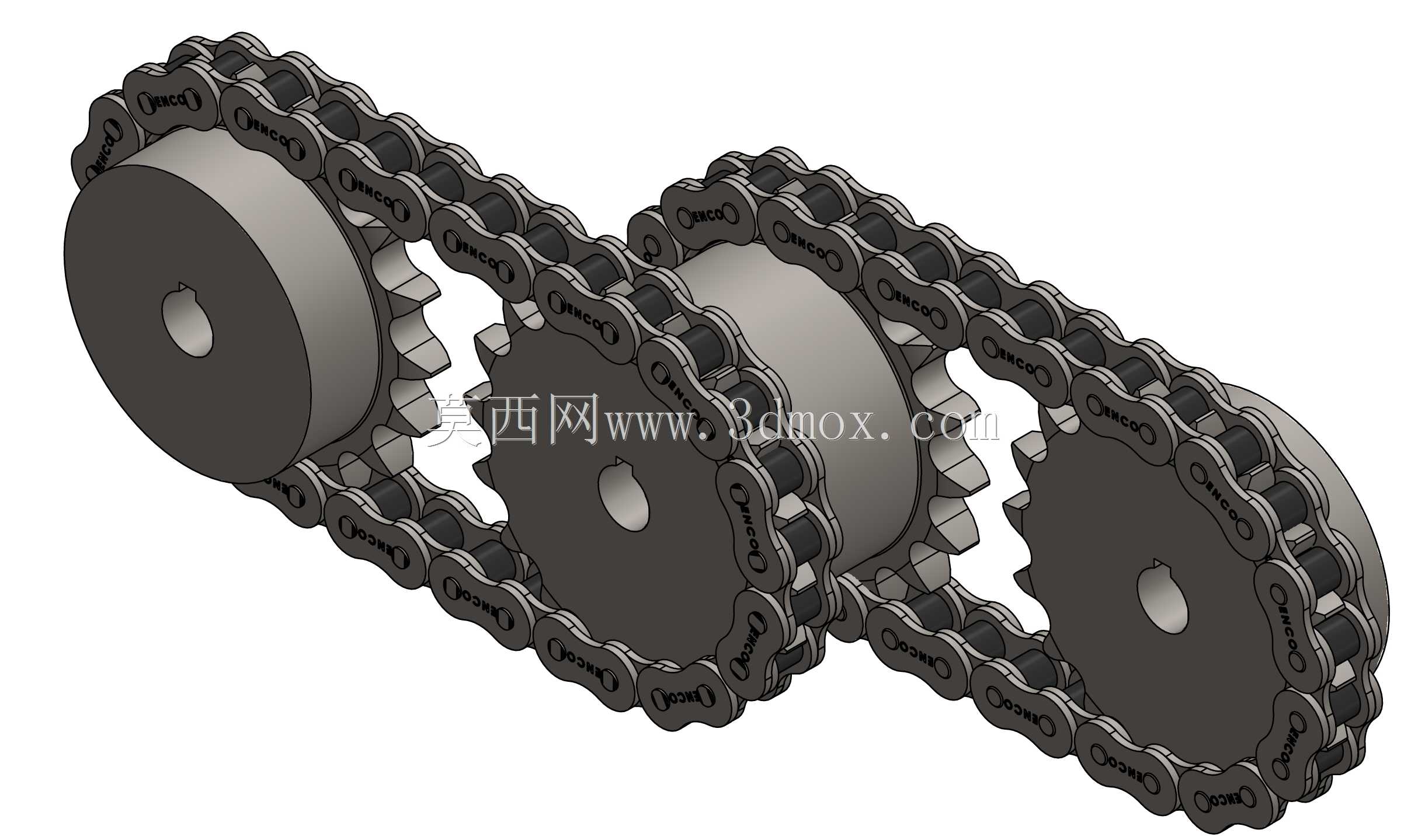

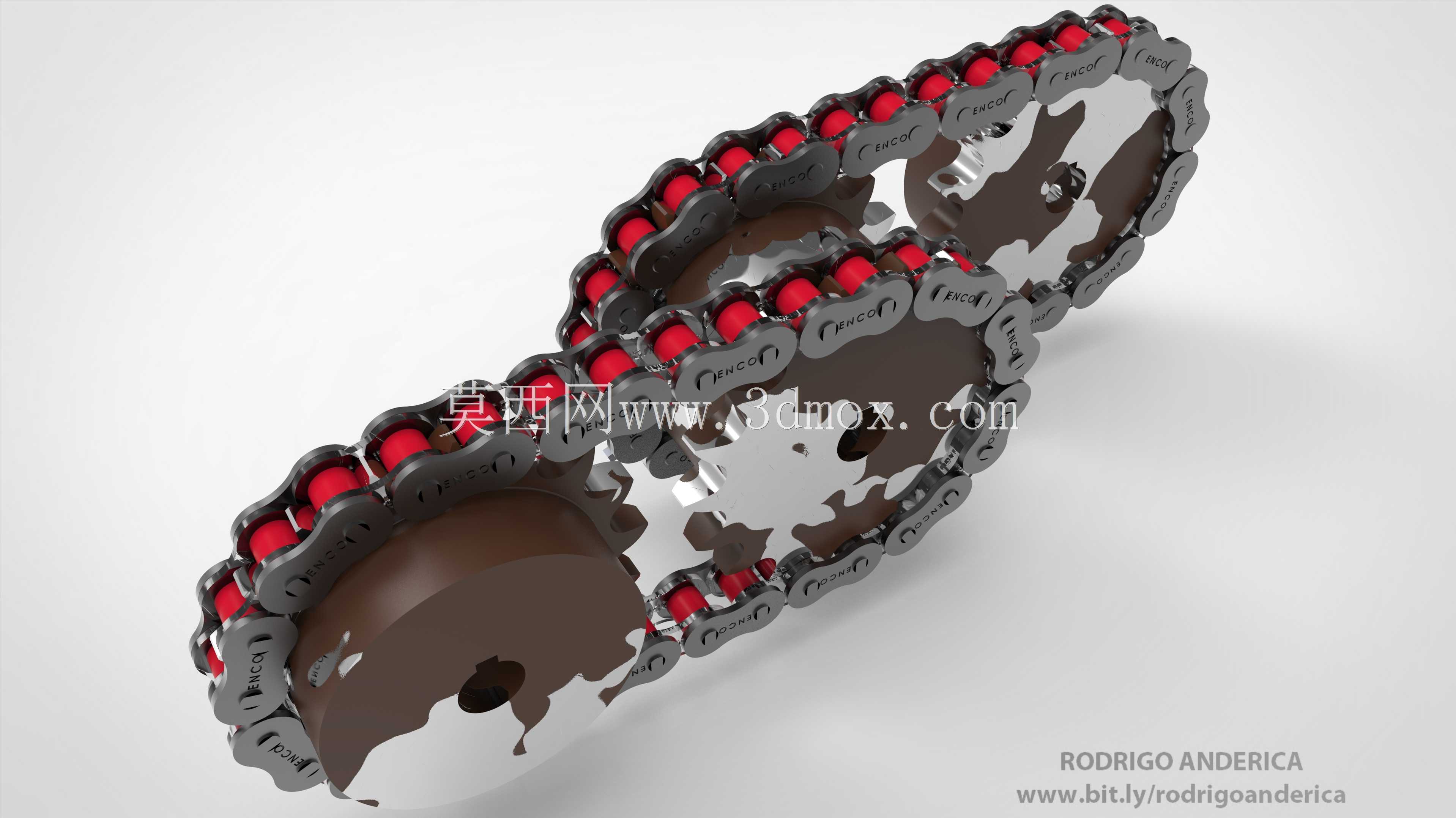

双简单链轮链条传动结构设计

这套链轮链条传动结构，是针对中短距离平行轴间动力传输场景开发的核心传动组件，广泛适配轻工生产输送线、小型物料转运设备、自动化分拣机构、农用作业机具等需要稳定同步传动的工况场景，能够在多粉尘、常规温湿度的工业环境下长期可靠运行，承担轴间旋转动力传递、输送构件同步驱动的核心功能。整套结构采用三链轮配合单排滚子链条的布局形式，通过链条与链轮轮齿的精准啮合实现无滑差的动力传输，相比带传动具备传动比精准、承载能力强、张紧维护周期长的优势，相比齿轮传动对轴系安装平行度的容错空间更大，适配中心距跨度较大的传动布局需求。设计过程中首先依据传动功率、输入转速、目标传动比确定链轮的基本齿形参数，选用标准滚子链匹配的三圆弧一直线齿廓，保证链条滚子进入和退出啮合时顺畅无卡滞，降低啮合冲击与运行噪音；三个链轮分别对应动力输入、中间张紧过渡、末端动力输出的功能定位，其中中间链轮的位置可根据实际安装空间做小幅调整，以此适配不同的轴间距需求，同时兼顾链条张紧调节的作用，省去额外加装张紧轮的结构成本。链轮主体采用轮缘带齿、轮毂带键槽的一体式结构，轮毂厚度与轴孔直径按照常规传动轴的安装尺寸匹配设计，键槽采用标准平键规格，能够直接与对应直径的传动轴完成装配，无需额外定制转接构件；链条选用标准单排滚子链，链节间铰接间隙控制在合理范围，既保证链条绕经链轮时的弯折灵活性，又避免间隙过大导致传动抖动、跳齿的问题。安装边界方面，整套传动结构的外轮廓尺寸根据链轮齿数、链条节数、轴间距确定，三个链轮的中心连线形成稳定的三角布局，安装时需保证三个链轮的端面处于同一平面，避免链条偏磨侧板导致使用寿命缩短；链轮的轴向定位尺寸预留了标准挡圈的安装槽位，装配时可通过轴用挡圈完成链轮的轴向固定，防止运行过程中链轮轴向窜动脱链。整套结构在设计时充分考虑了日常维护的便捷性，链条采用标准规格，市场替换配件通用性强，链轮齿面经过硬化处理，能够承受长期啮合的磨损，在额定载荷下运行平稳，传动效率可达95%以上，既可以作为独立的传动单元集成到各类设备中，也可以根据实际使用需求调整链轮齿数、链条长度来适配不同的传动比与安装空间，满足不同场景的动力传输需求。
