适配传统民居的光伏集成屋面瓦结构

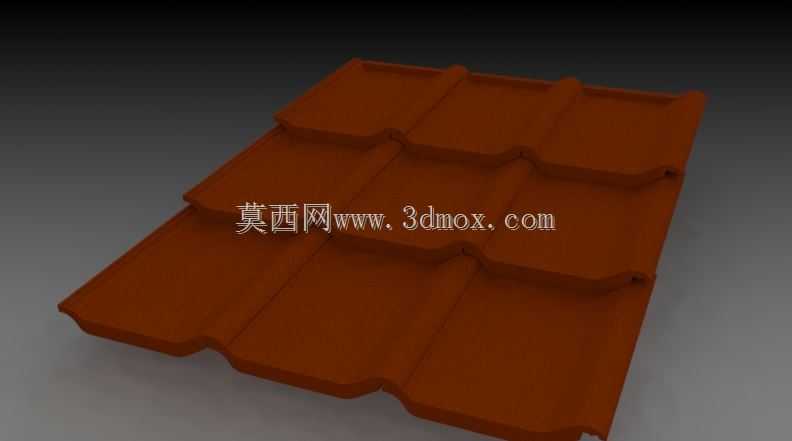

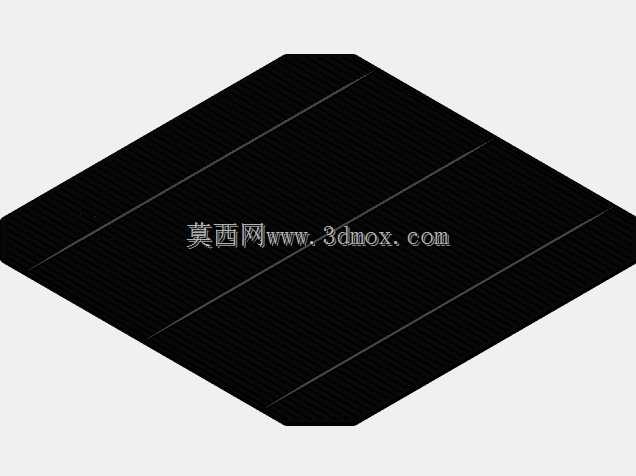

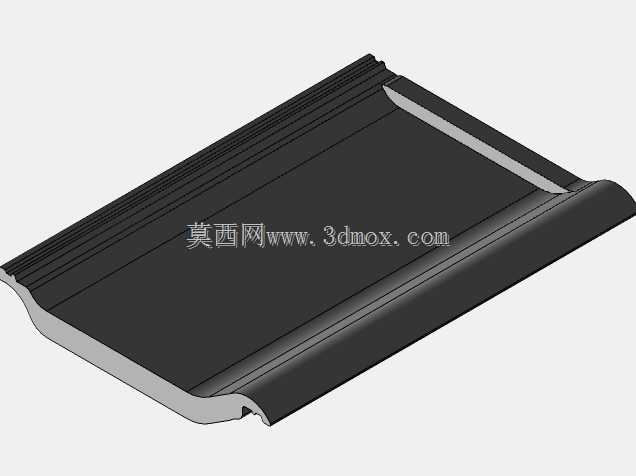

这款屋面构件是面向传统民居光伏改造场景开发的一体化建材，核心用途是在不破坏传统住宅屋面风貌的前提下，实现太阳能发电功能与屋面防水、装饰功能的融合，解决常规光伏支架安装在传统瓦屋面上存在的风貌违和、防水渗漏、安装工序复杂的痛点。产品在功能特性上兼顾了传统陶瓦的物理性能与光伏组件的发电适配性，基材采用陶瓷类材质，保留了传统陶瓦耐候、抗冻、隔热、防水的基础属性，表面结构预留了薄膜太阳能电池的嵌入安装位，无需额外在瓦面打孔架设支架，避免了安装过程中破坏屋面防水层的问题。从设计思路来看，整体造型完全沿用传统民居常用的连锁瓦形制，瓦体的搭接边、排水槽、挡水凸筋结构完全匹配传统瓦的安装逻辑，相邻瓦件通过上下搭接、左右扣合的结构形成连续的防水面层，雨水顺着瓦面的导流槽快速排出，不会出现倒灌渗漏的问题；瓦面的光伏嵌入区域做了下沉式台阶设计，电池片嵌入后与瓦面保持齐平，不会额外增加屋面风阻，也不会出现积灰积水影响发电效率的问题。在外形尺寸与安装边界上，单块瓦件的长宽尺寸与常规民用屋面陶瓦保持一致，安装时的搭接量、挂瓦条间距完全适配传统民居屋面的施工标准，施工人员无需额外学习新的安装工艺，按照传统陶瓦的铺设流程即可完成安装，单块瓦的重量与同规格传统陶瓦接近，不会额外增加屋面的承重荷载，适配绝大多数既有传统民居的屋面承重能力。安装完成后，整片屋面外观与传统陶瓦屋面保持一致，不会出现常规光伏电站的突兀金属支架结构，满足古村落、传统民居的风貌保护要求，同时瓦体之间的接线结构做了隐藏式设计，线路顺着瓦下的空腔排布，既避免了线路外露老化的问题，也不会破坏屋面的整体视觉效果。这款构件既可以用于新建传统风格民居的屋面施工，也可以用于既有老民居的屋面翻新改造，在实现屋面遮风挡雨基础功能的同时，将屋面闲置的日照面积转化为清洁电力输出，降低民居的日常用电成本。
