微型齿轮减速伺服舵机内部结构展示

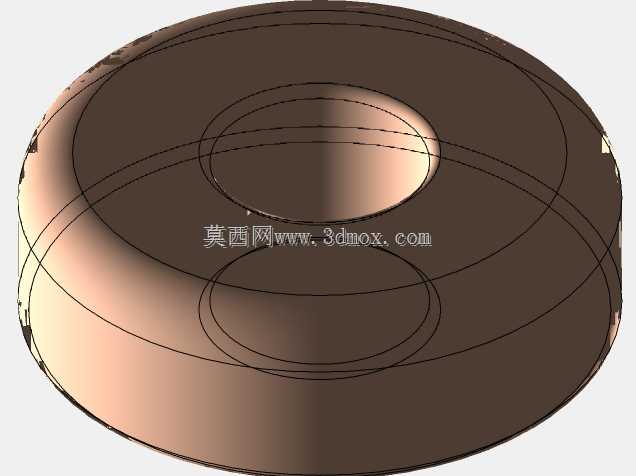

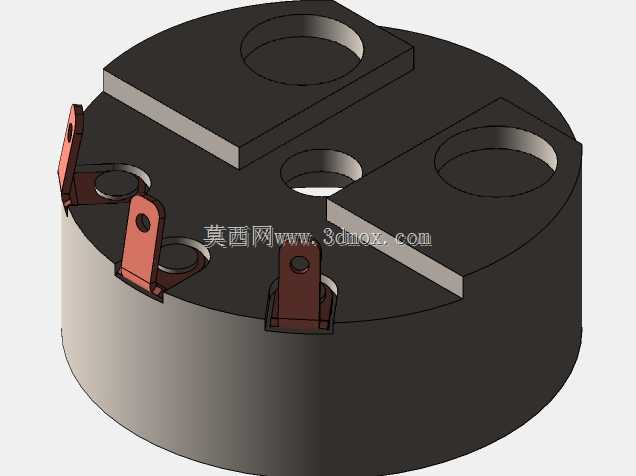

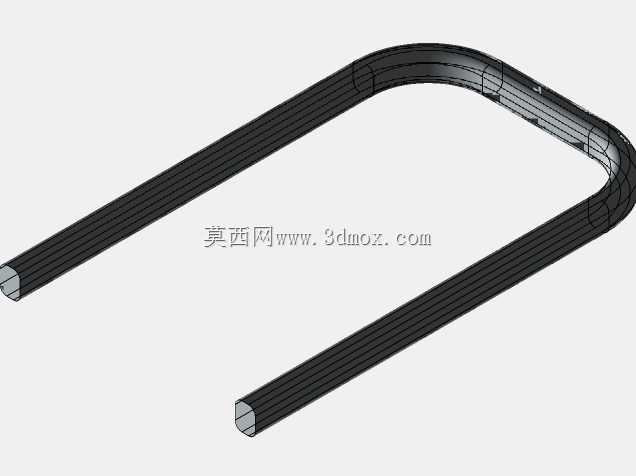

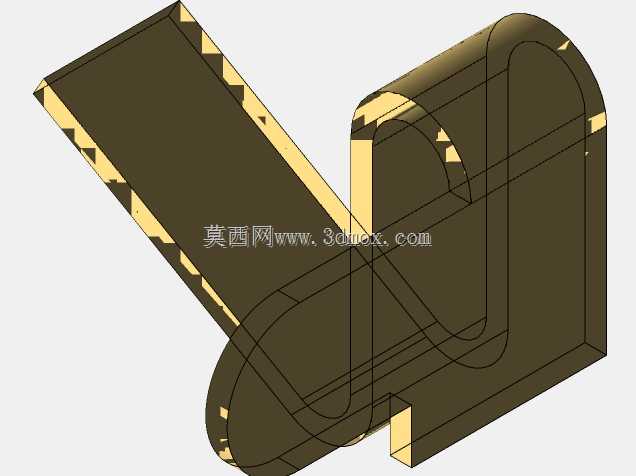

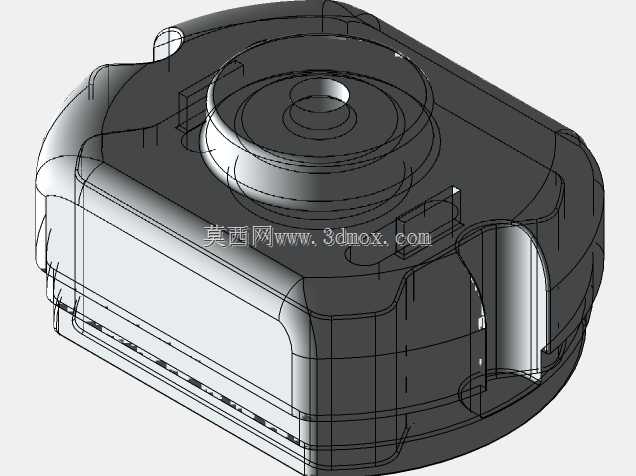

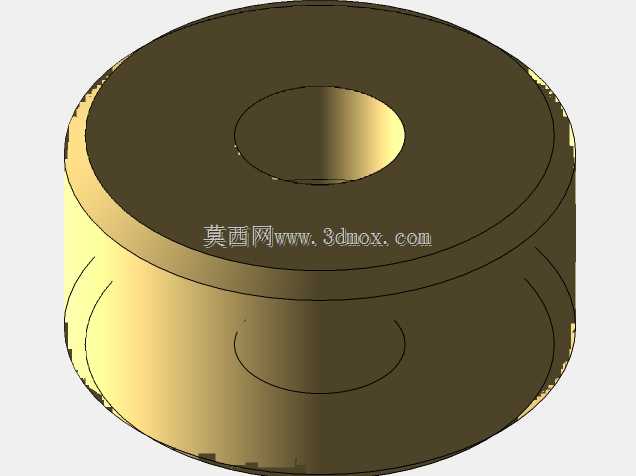

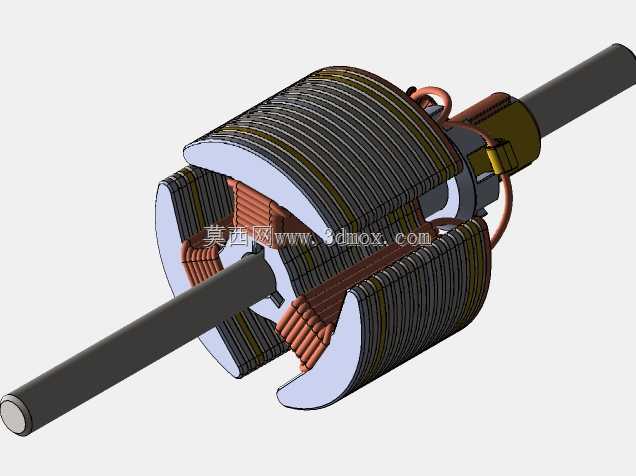

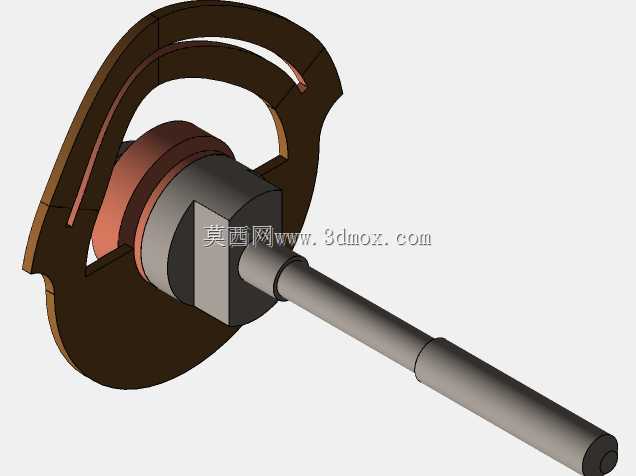

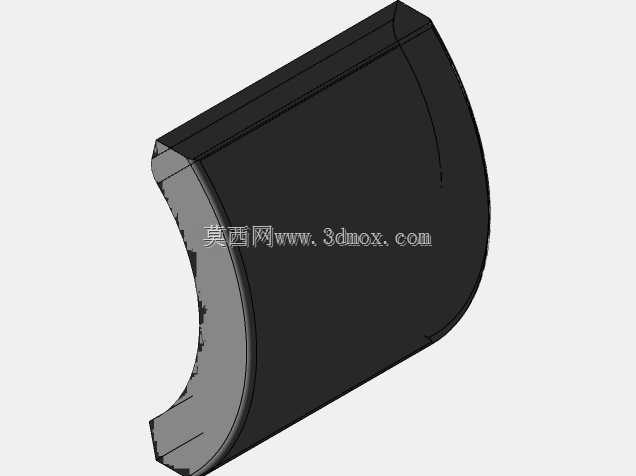

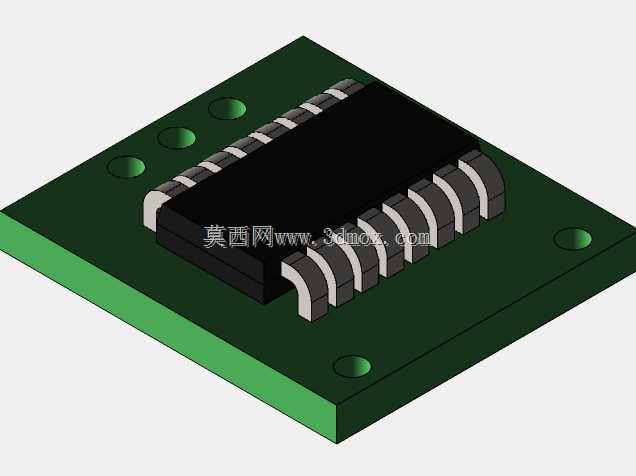

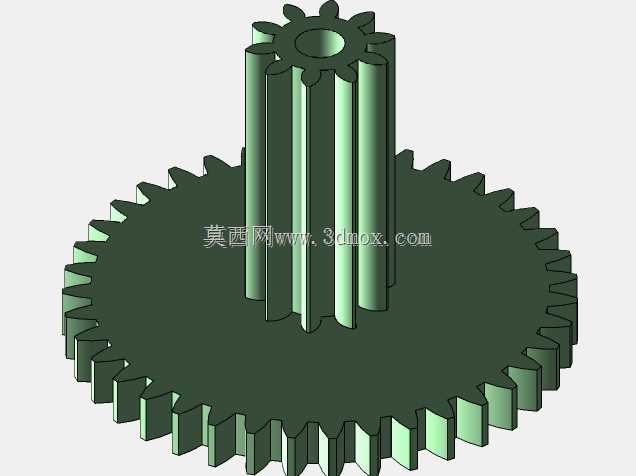

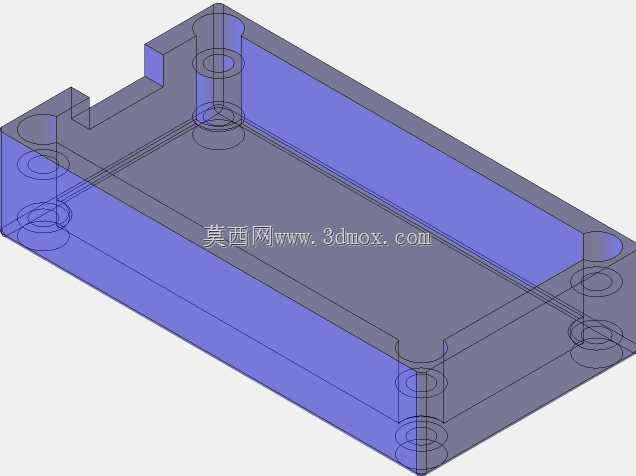

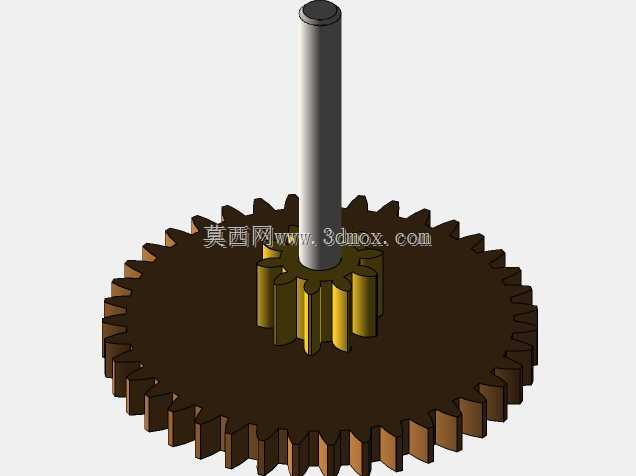

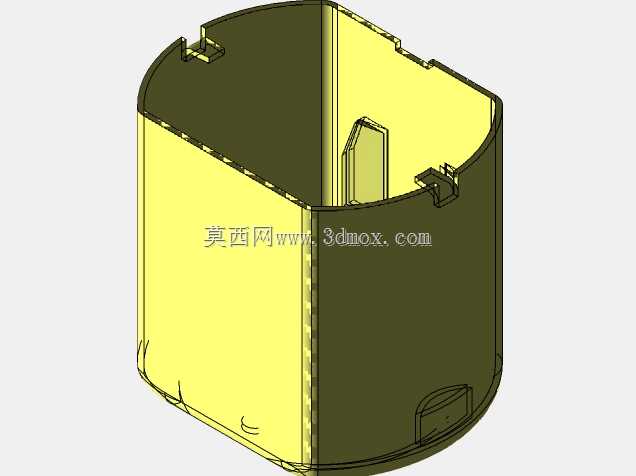

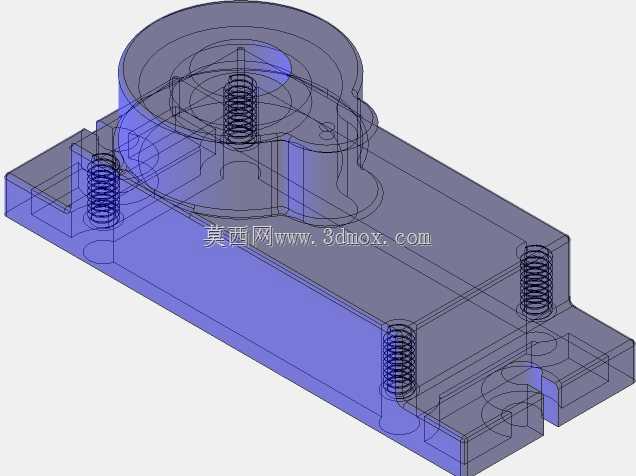

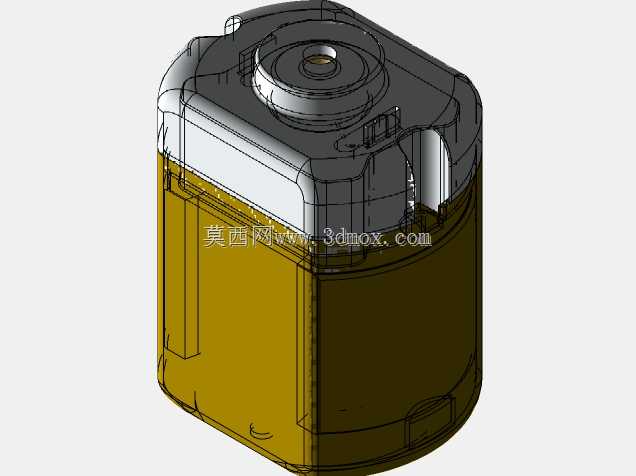

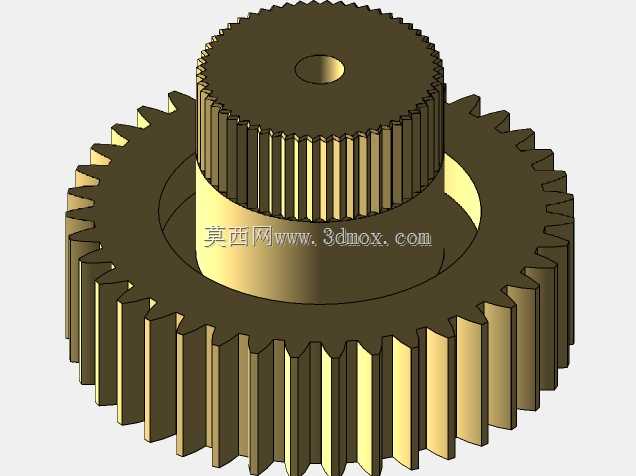

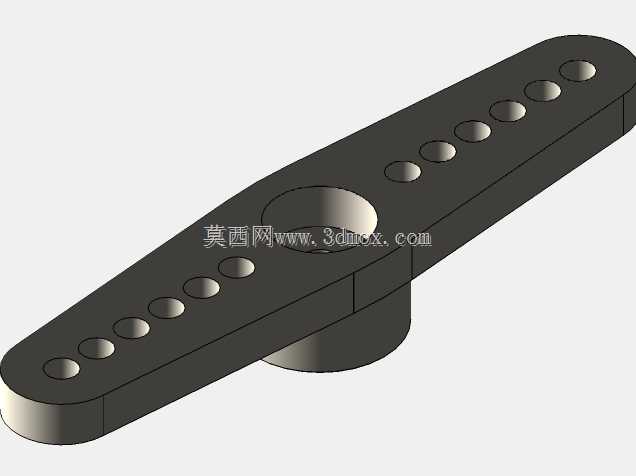

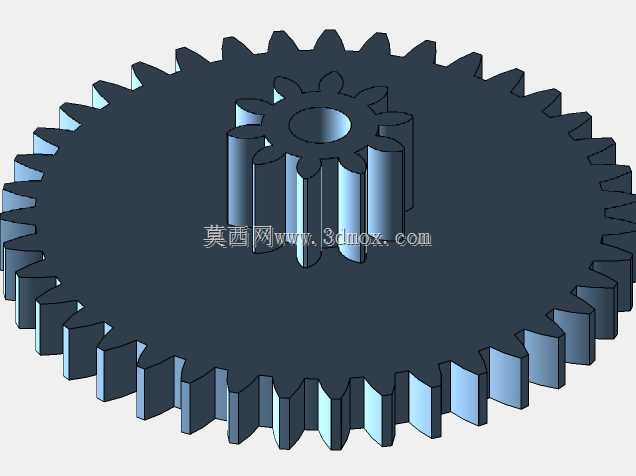

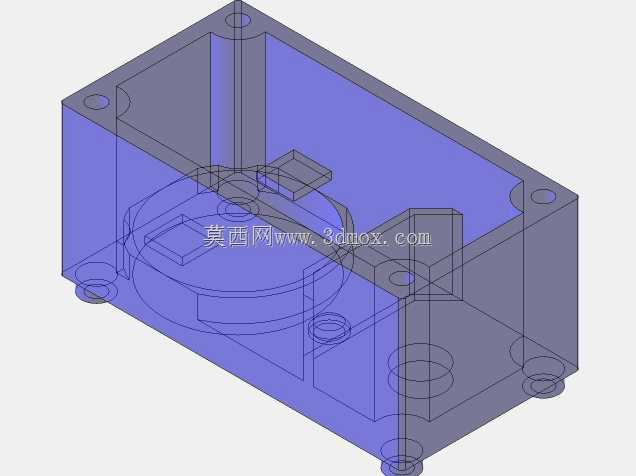

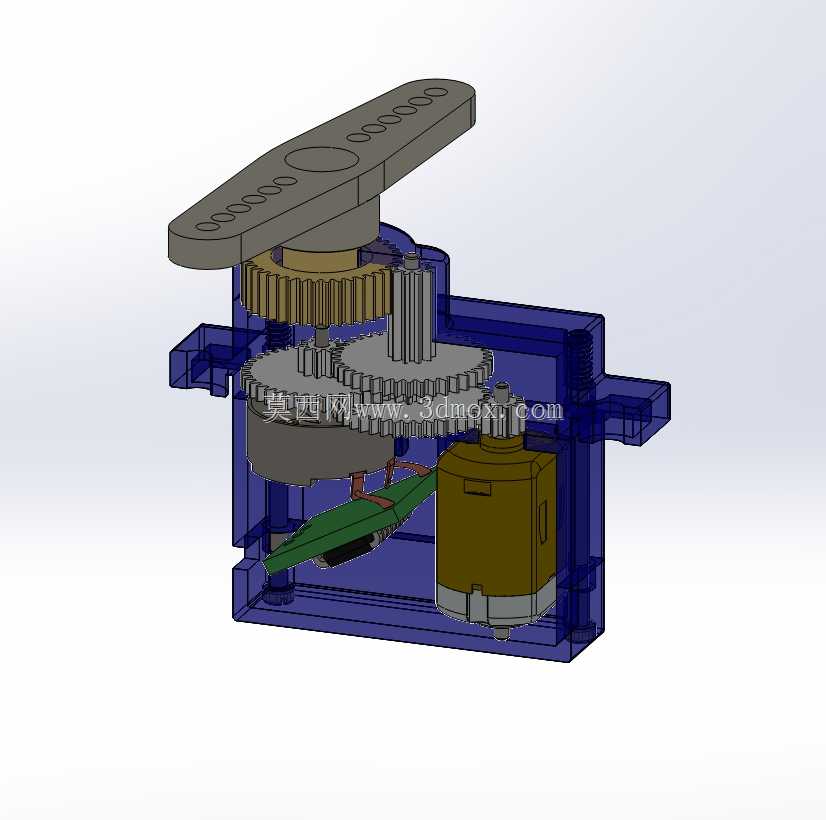

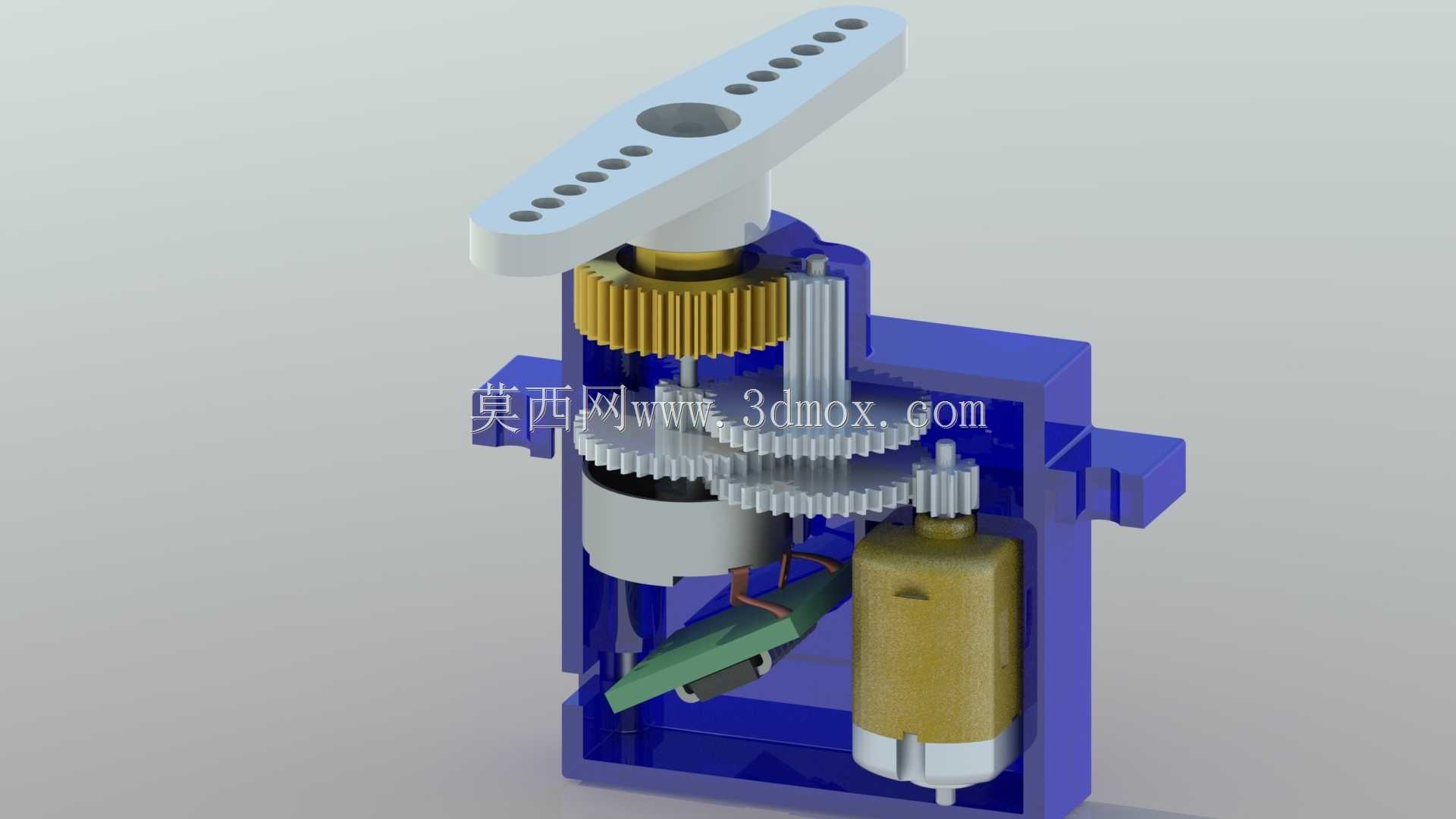

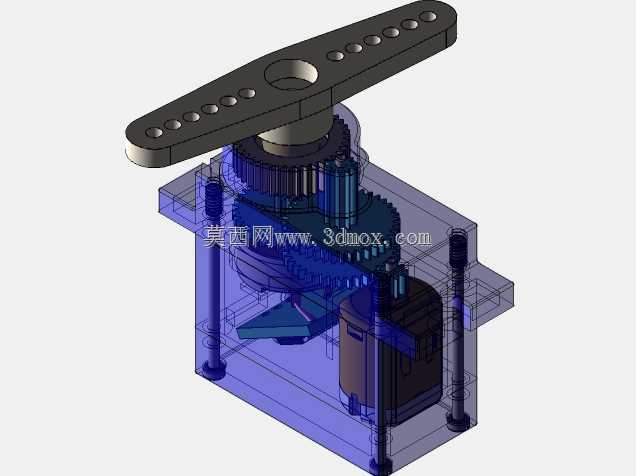

这款微型伺服舵机是小型运动控制场景中的核心执行部件，广泛应用在航模舵面控制、小型机器人关节驱动、智能门锁锁舌驱动、精密云台角度调节、桌面自动化工位的小负载位姿调整等场景中，能够在有限的安装空间内输出精准可控的角位移，满足小体积设备对角度控制精度、输出扭矩的双重需求。从结构设计来看，该舵机采用多级直齿轮减速布局，动力从底部的直流有刷电机输出端的小模数金属齿轮开始，依次经过三级平行轴齿轮组的减速增扭，最终将动力传递到顶部的输出摇臂轴上，整套齿轮组都被包裹在蓝色的工程塑料壳体内部，壳体既作为齿轮组的定位支撑基座，也预留了对应的安装凸耳与定位孔位，能够直接通过螺丝固定在设备的安装基板上，不需要额外设计复杂的转接固定结构。设计过程中充分考虑了微型设备的空间约束，整体壳体采用紧凑的方形布局，电机斜置安装在壳体的下部腔体内，既充分利用了壳体内的闲置空间，也避开了齿轮组的运动干涉区域，电位器检测组件布置在齿轮组的侧方，能够实时采集输出轴的转动角度，配合驱动电路板形成闭环角度控制，保证输出角度的控制精度。输出摇臂采用带多组安装孔的长条状结构，不同位置的安装孔可以适配不同的连杆连接需求，用户可以根据实际的传动行程选择对应的孔位安装连杆，不需要额外定制摇臂配件。在安装边界上，该舵机的壳体外形规整，外部没有突出的冗余结构，安装凸耳的孔位间距符合微型舵机的通用安装规范，能够直接替换同规格的传统微型舵机，输出轴的高度与摇臂的转动范围都做了限位设计，避免超程转动损坏内部齿轮与电位器组件。整套传动结构的齿轮啮合间隙经过优化设计，既保证了传动过程的顺畅度，也尽可能降低了回程间隙对控制精度的影响，壳体的上下盖采用卡扣加螺丝的固定方式，既方便后期维护更换磨损的齿轮部件，也能够在日常使用中阻挡灰尘进入传动腔，延长舵机的整体使用寿命。驱动电路板集成在电机与齿轮组之间的空隙内，板载的驱动芯片能够接收外部的控制信号，根据角度偏差调整电机的正反转与转动角度，实现精准的位置锁定，在额定负载下能够保持稳定的输出扭矩，不会出现角度漂移的问题，适配绝大多数小型自动化设备的小负载角度控制需求。
