商业中心电气管线布局三维设计方案

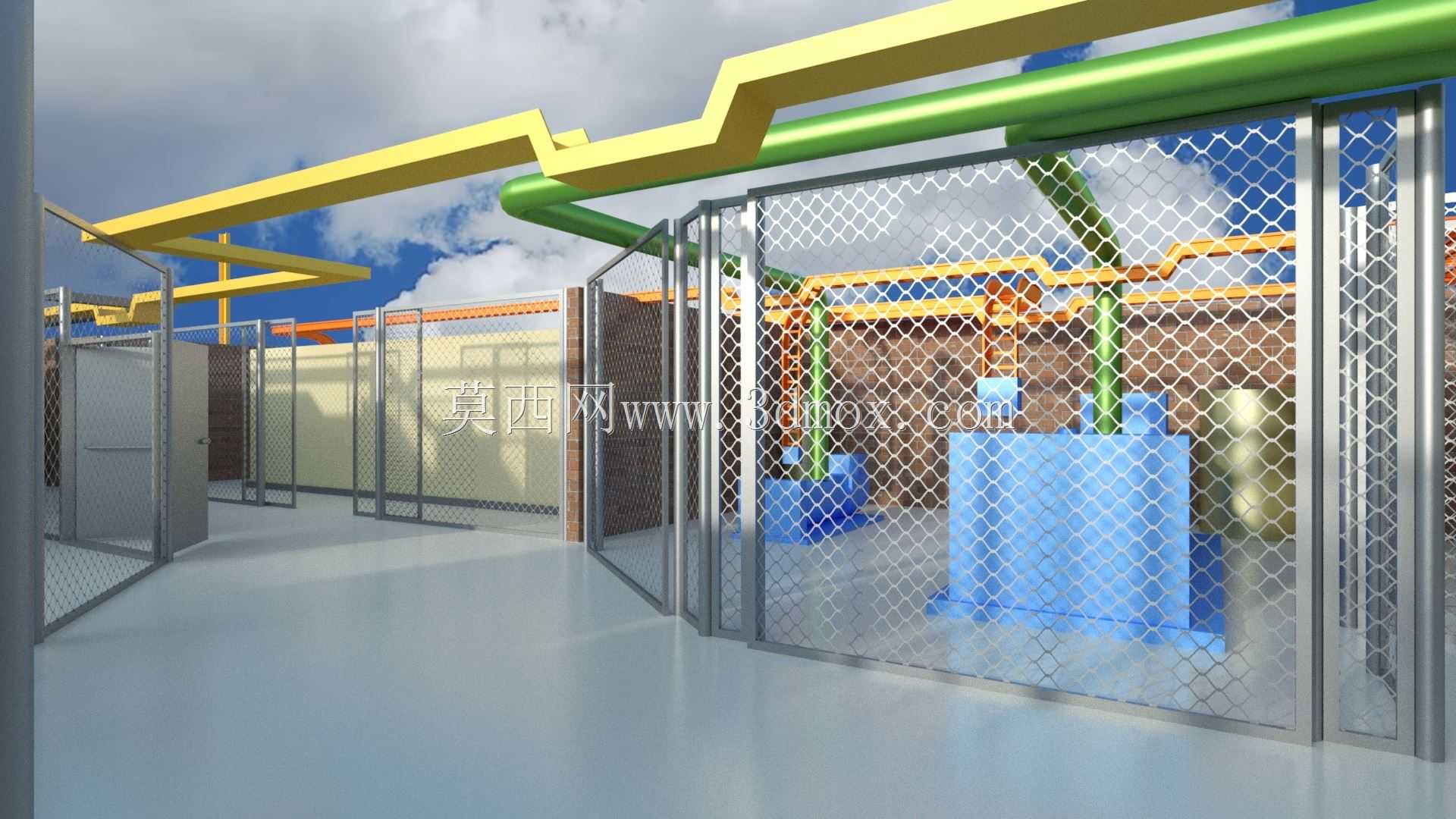

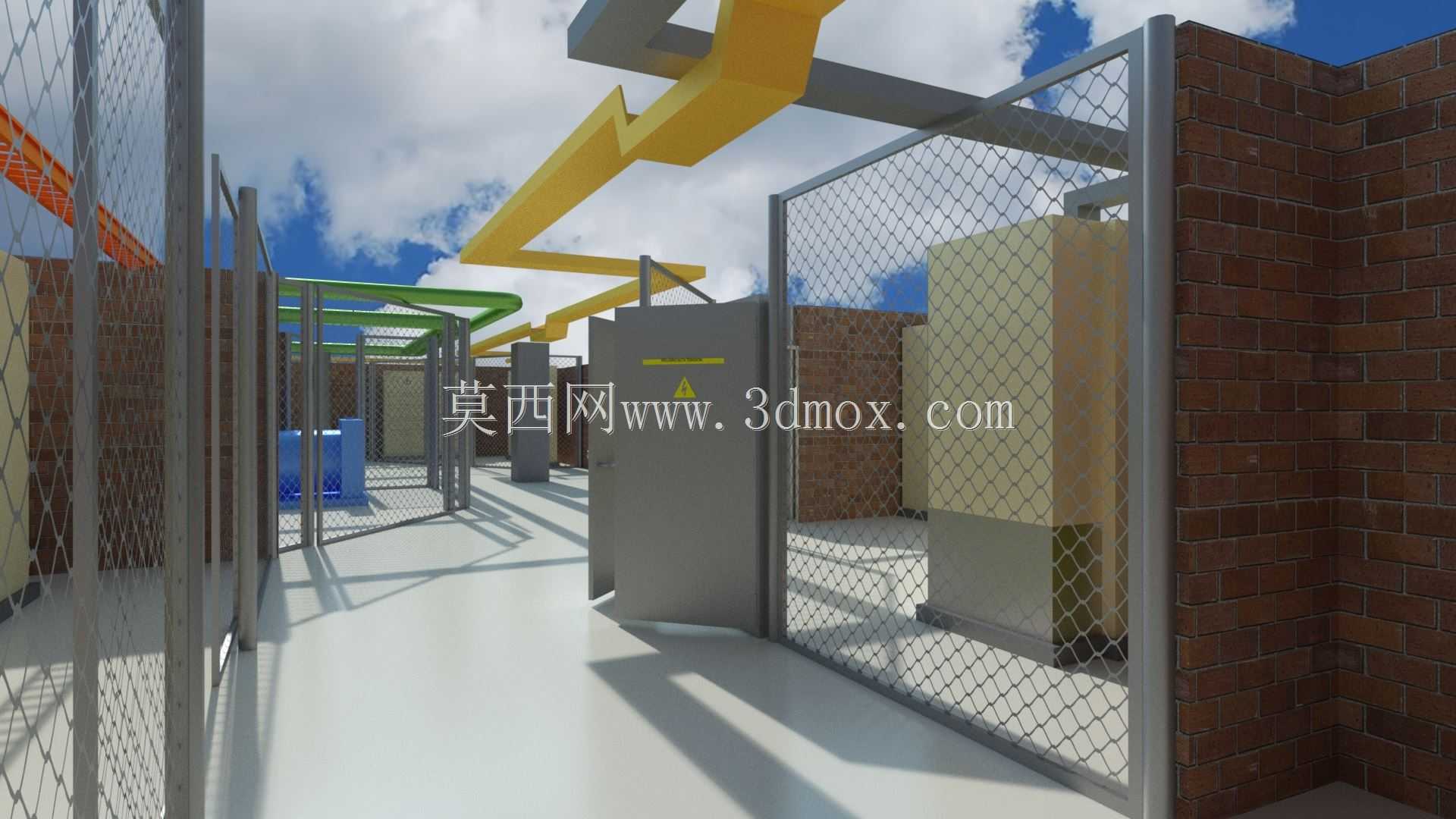

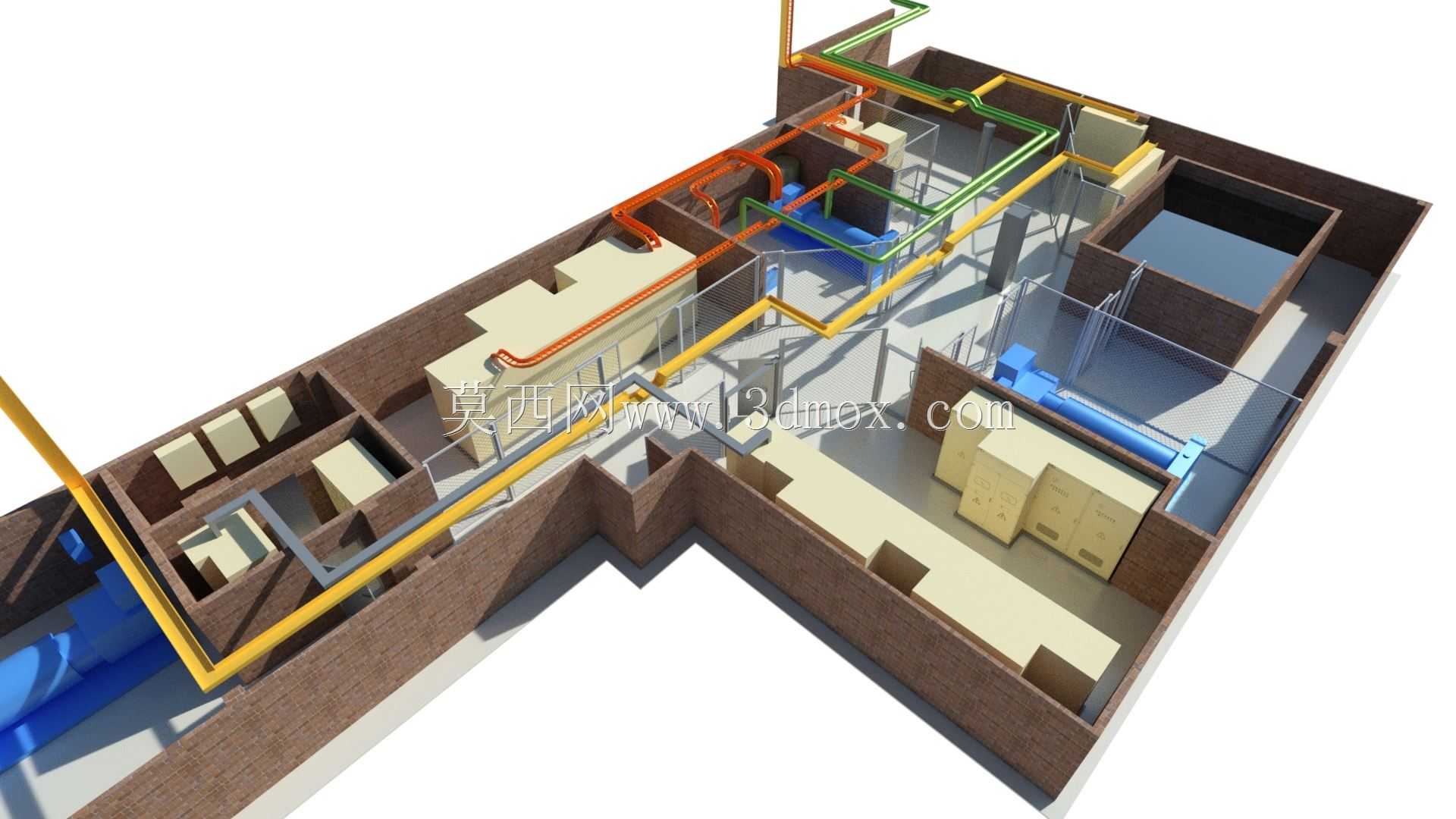

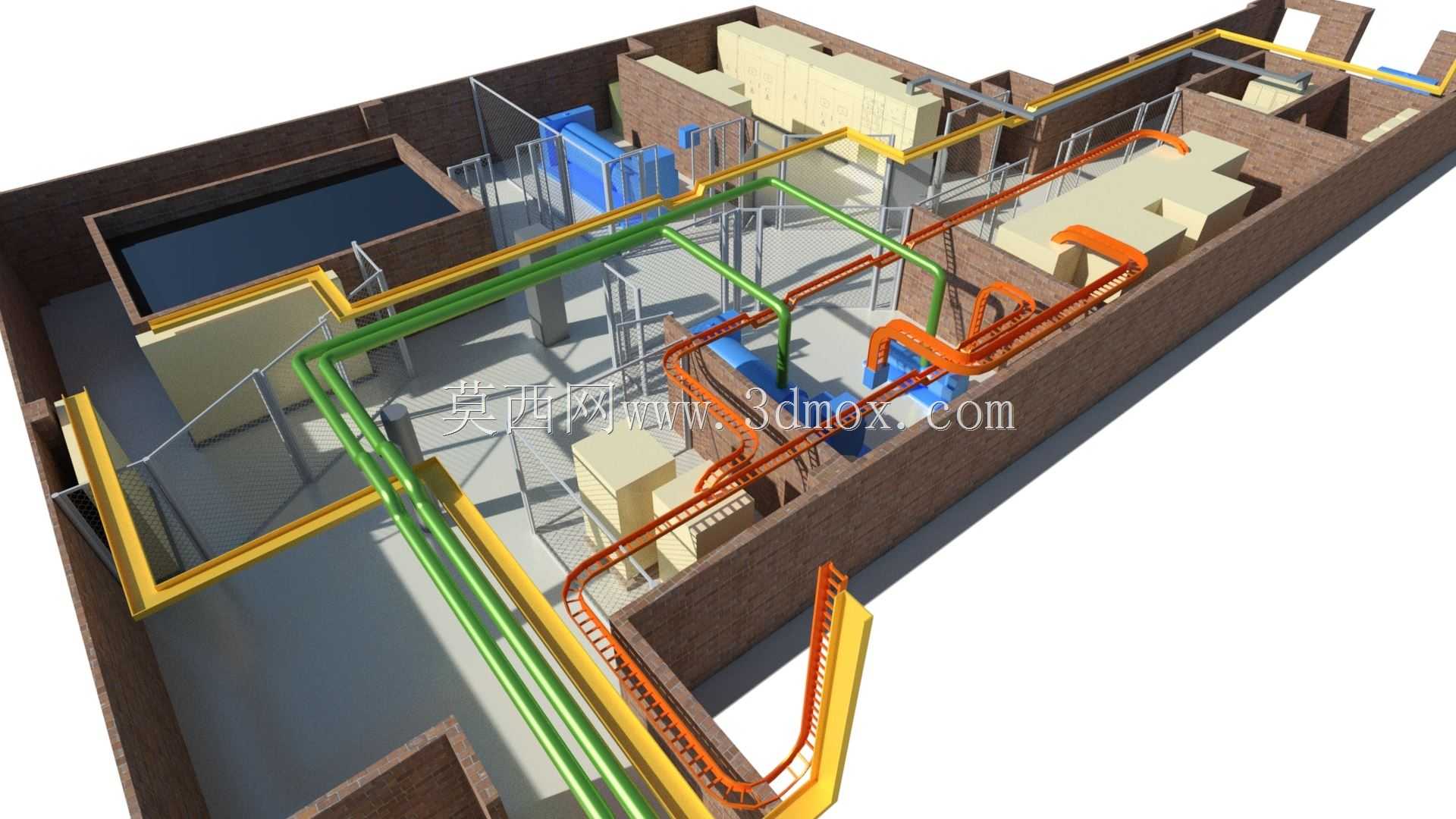

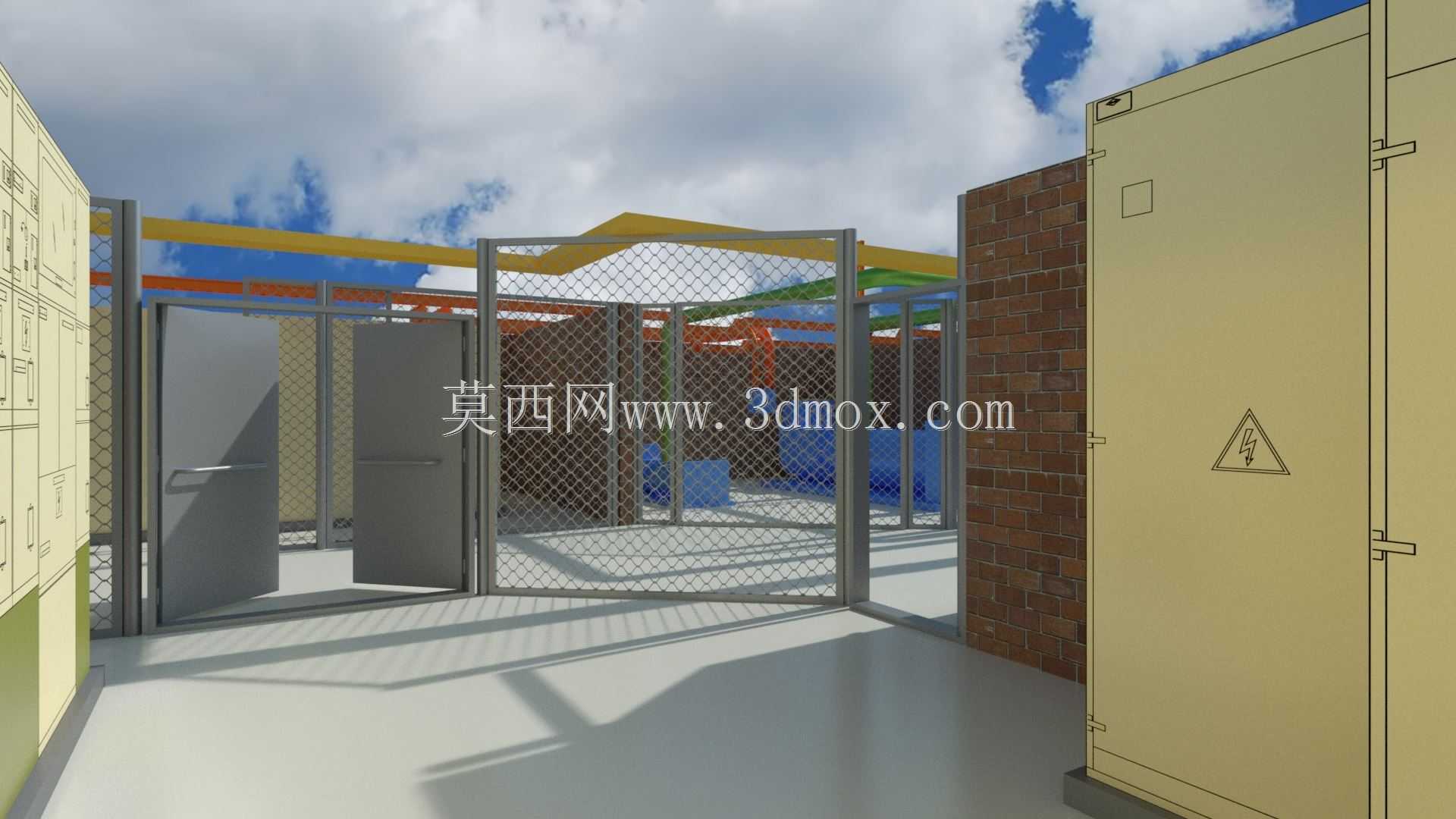

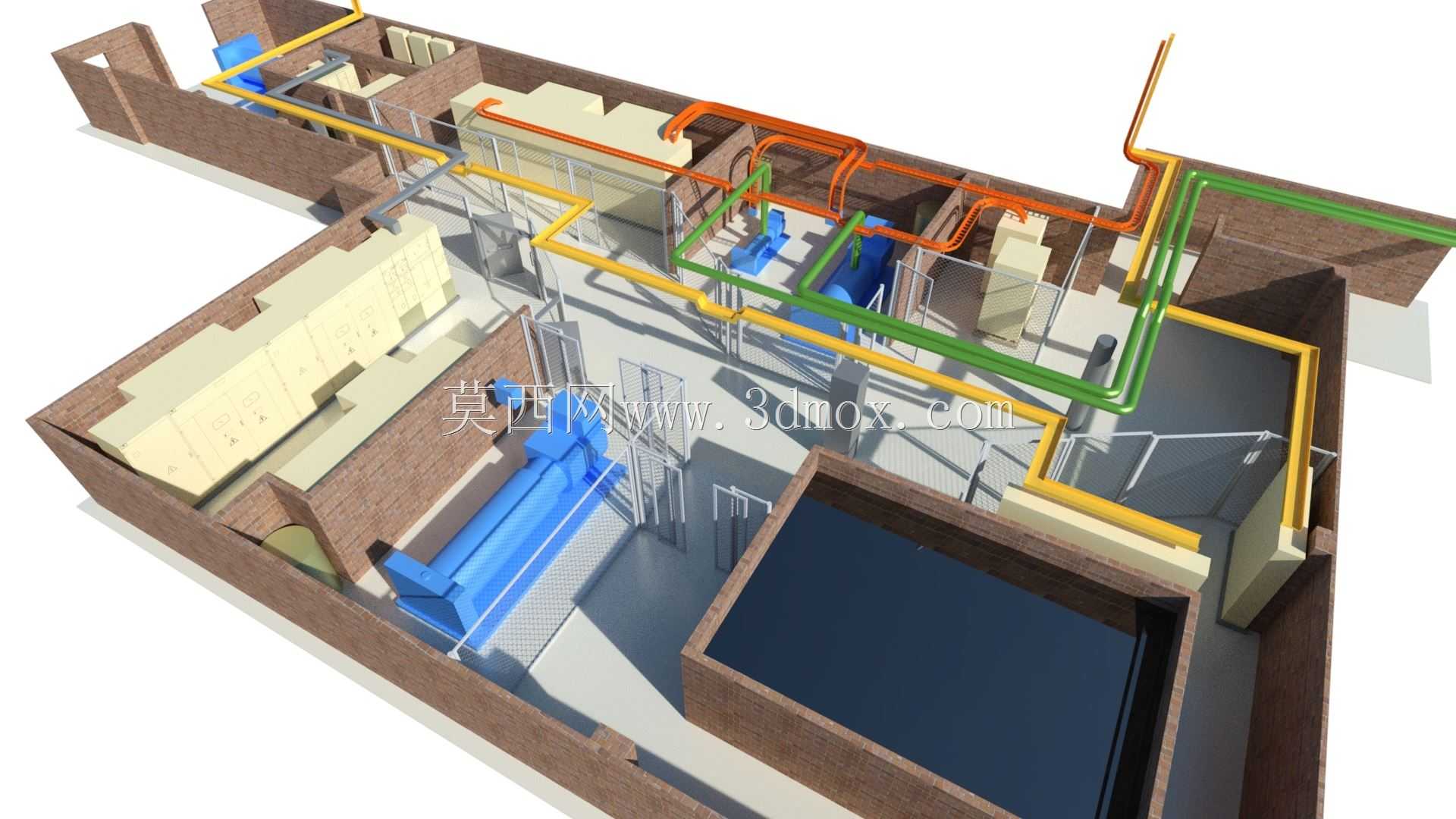

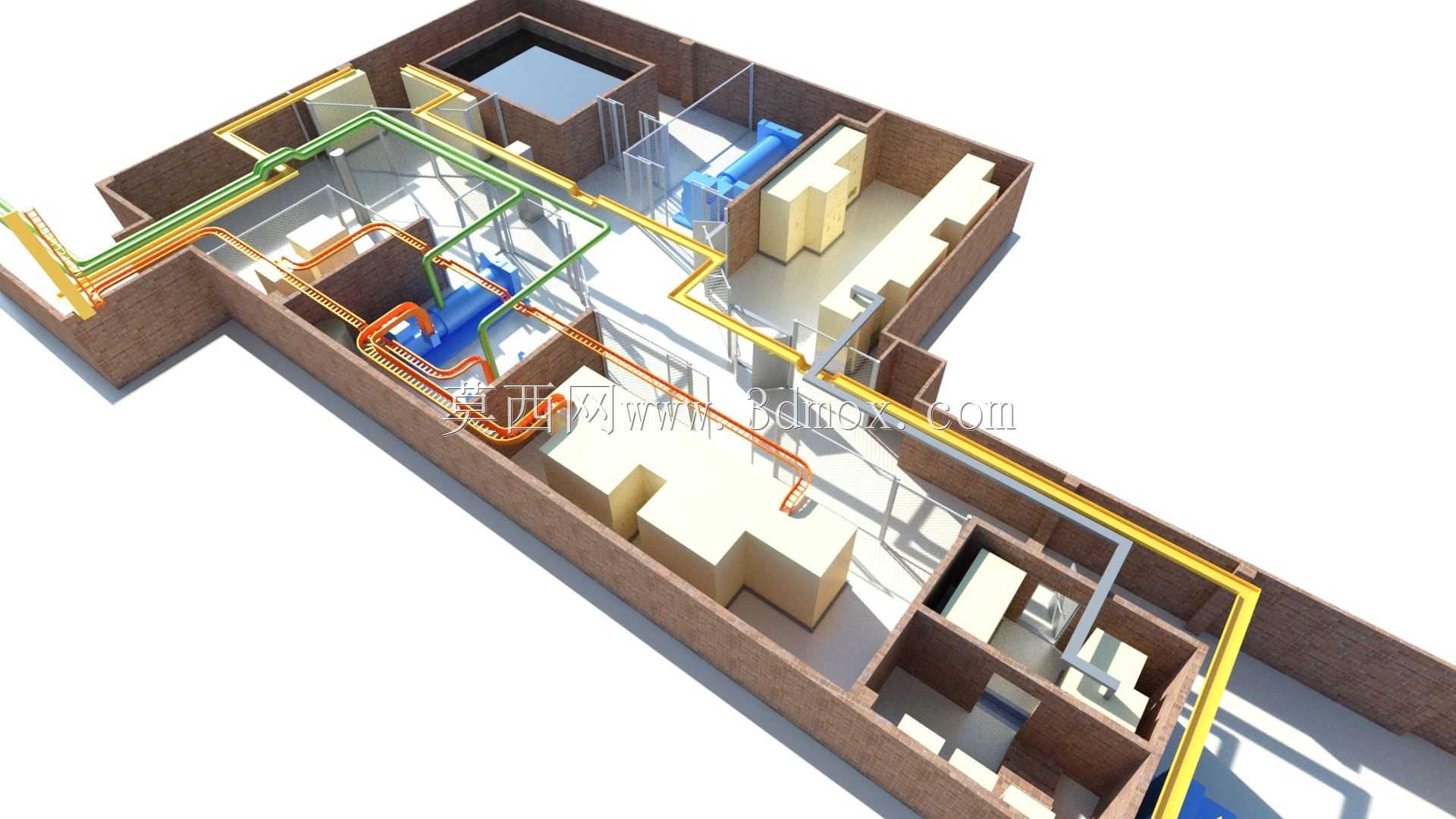

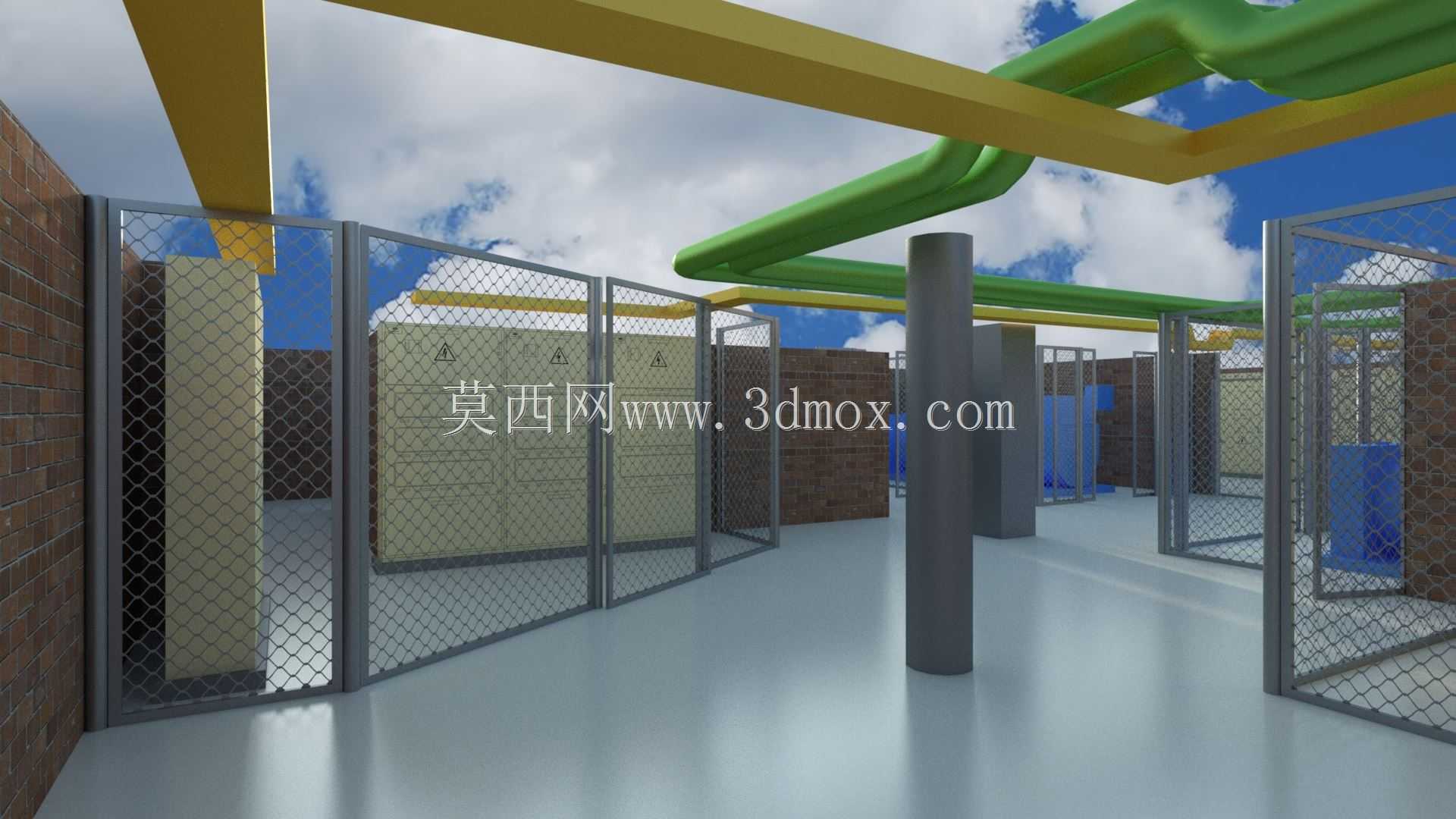

这套三维设计方案聚焦商业综合体内部电气配套空间的管线统筹布局，针对商业场所用电负荷大、回路分支多、后期运维频次高的实际应用场景，完整还原了电气功能区间内的设备排布与管线走向逻辑。在实际商用场景中，这类电气空间承担着整栋商业区域的动力配电、照明供电、应急电源输送等核心功能，是商业体稳定运营的关键配套节点，设计过程中需要充分兼顾设备安装操作空间、管线敷设安全距离、后期检修通道预留等多重实际需求。从设计思路来看，方案首先依据商业场所的配电容量需求，划定了核心配电设备的摆放区域，将大容量主配电柜体沿墙体一侧有序排布，预留出足够的正面操作与检修通道，避免设备摆放过于紧凑导致后期操作空间不足。针对不同功能的输送管线，方案采用分色区分的设计逻辑，不同颜色的管线分别对应主供电回路、分支配电回路、接地保护回路等不同功能的线路，清晰区分管线属性，既方便施工阶段的管线敷设作业，也能为后期运维检修提供直观的识别依据。在管线排布设计上，方案充分利用建筑内部的顶部与边角空间，让管线沿墙体、梁柱的走向有序敷设，尽量减少管线交叉带来的空间占用，同时严格遵循电气管线敷设的安全间距要求，不同回路管线之间预留足够的安全距离，避免线路之间产生电磁干扰，也规避了管线堆叠带来的散热隐患。针对安装边界的考量，方案中所有设备与管线的排布都严格贴合建筑内部的墙体、梁柱、预留洞口等实际结构边界，配电设备的安装位置预留了足够的开门操作空间，管线转弯处采用符合施工规范的弯曲半径，既保证管线穿线作业的顺畅，也避免过度弯折损伤线缆外层。在空间利用上，方案在核心设备区域之外预留了后期扩容的备用空间，可满足商业体后续业态调整带来的配电容量升级需求，同时在管线排布时预留了检修马道与操作空间，方便后期运维人员进入区间开展线路检修、设备维护等作业，整体布局兼顾了施工可行性、运行安全性与后期运维便利性，能够为商业中心电气系统的稳定运行提供可靠的空间布局支撑。
