户内高压金属封闭开关柜体结构设计

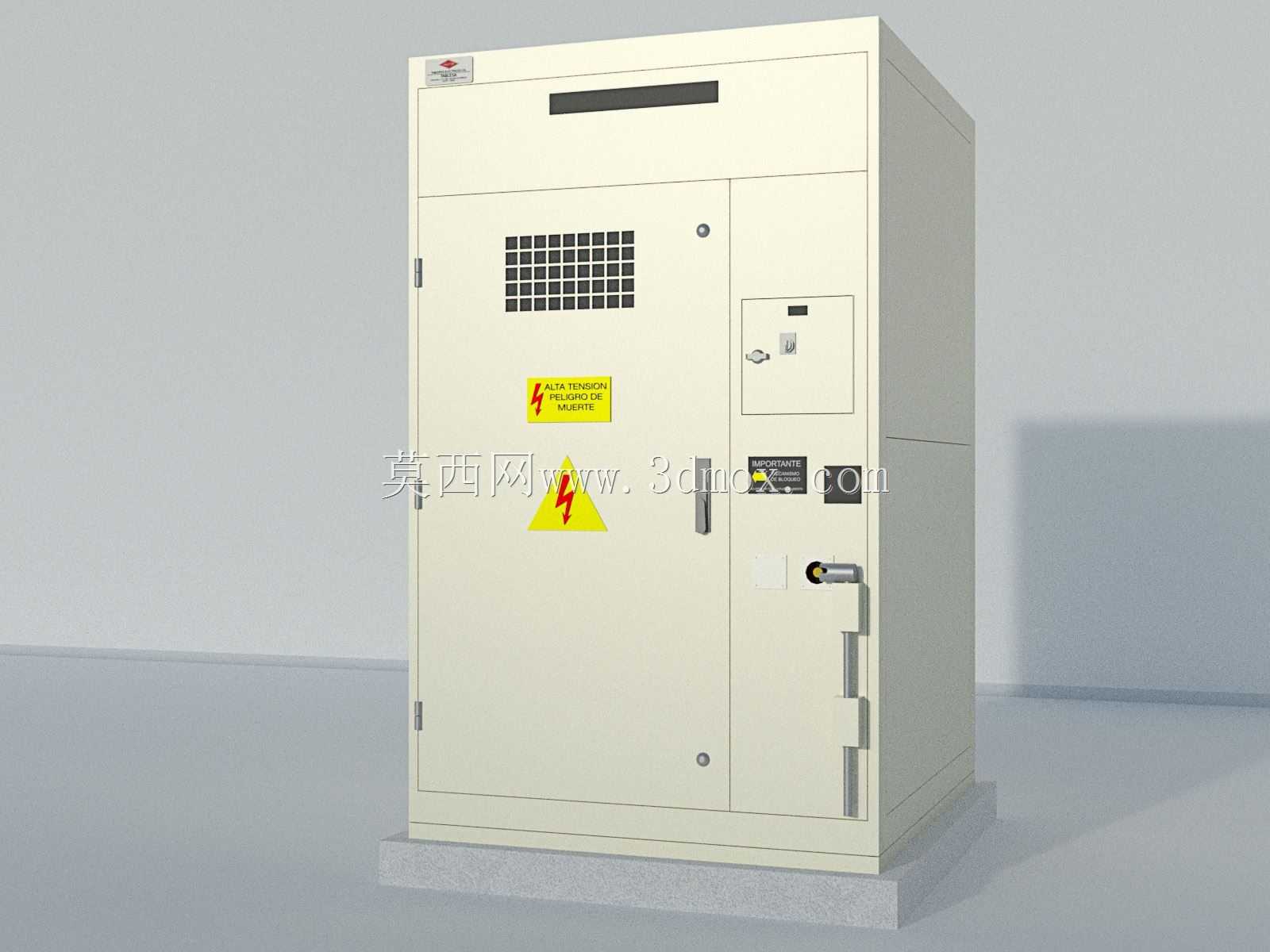

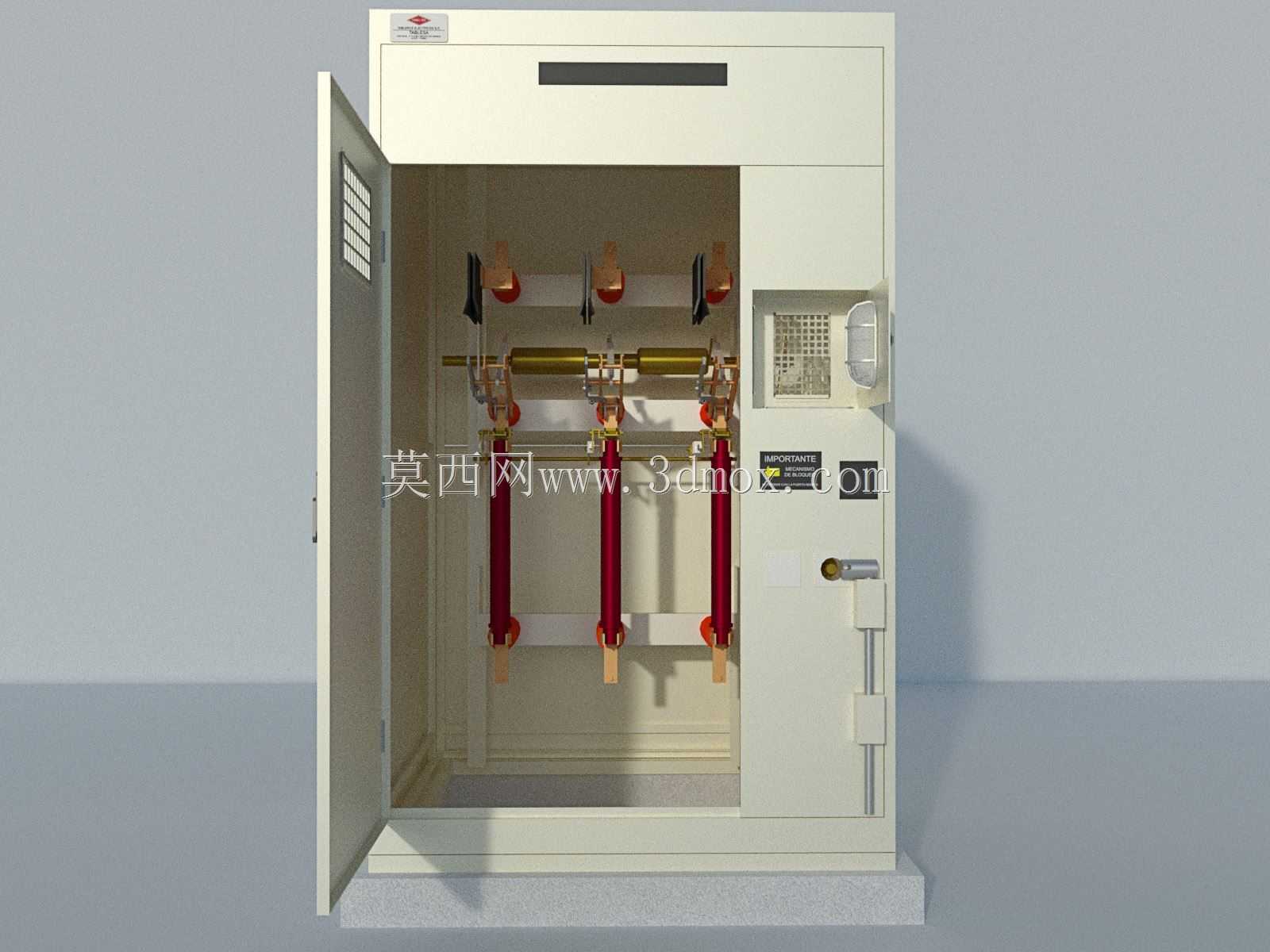

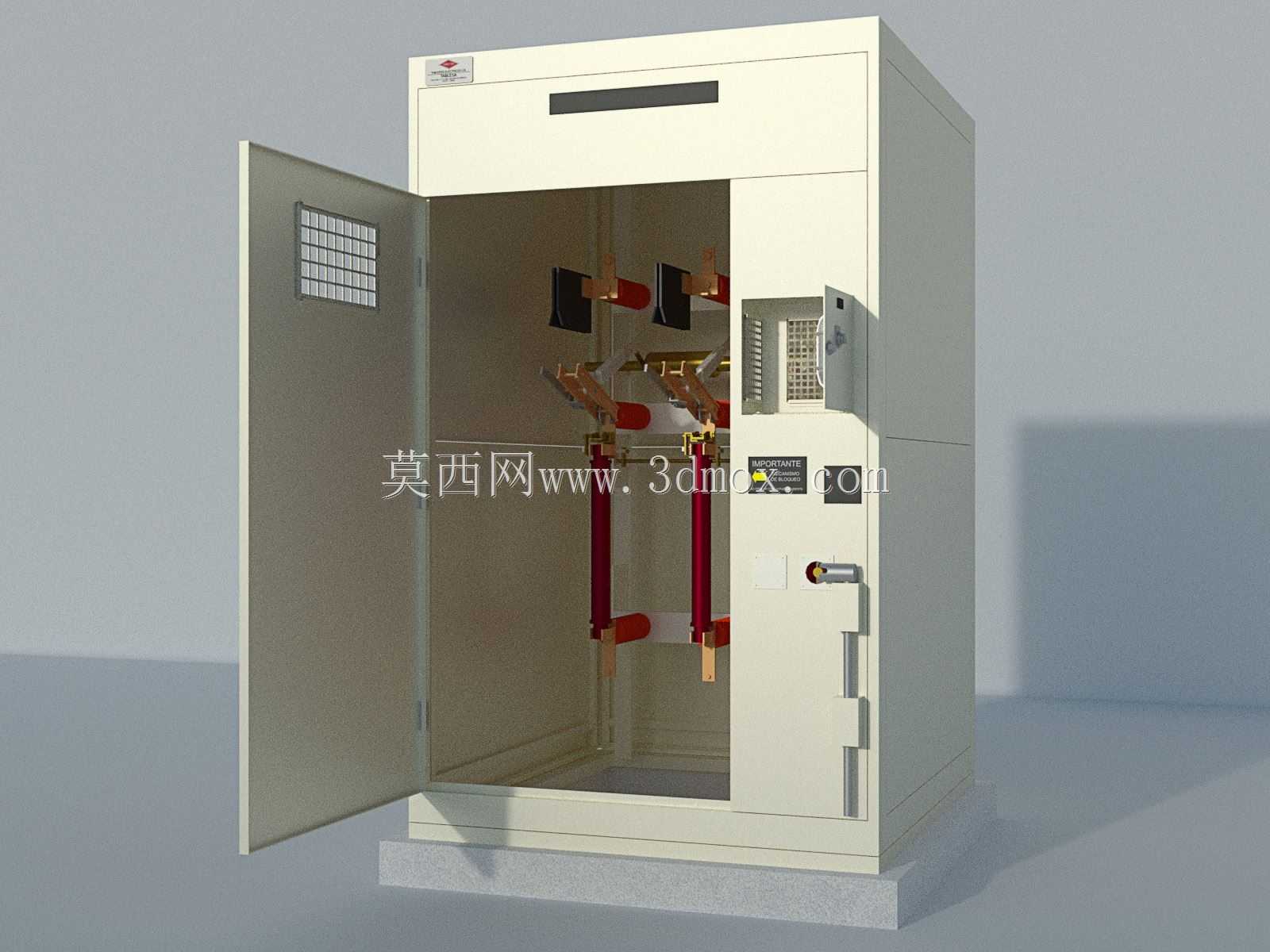

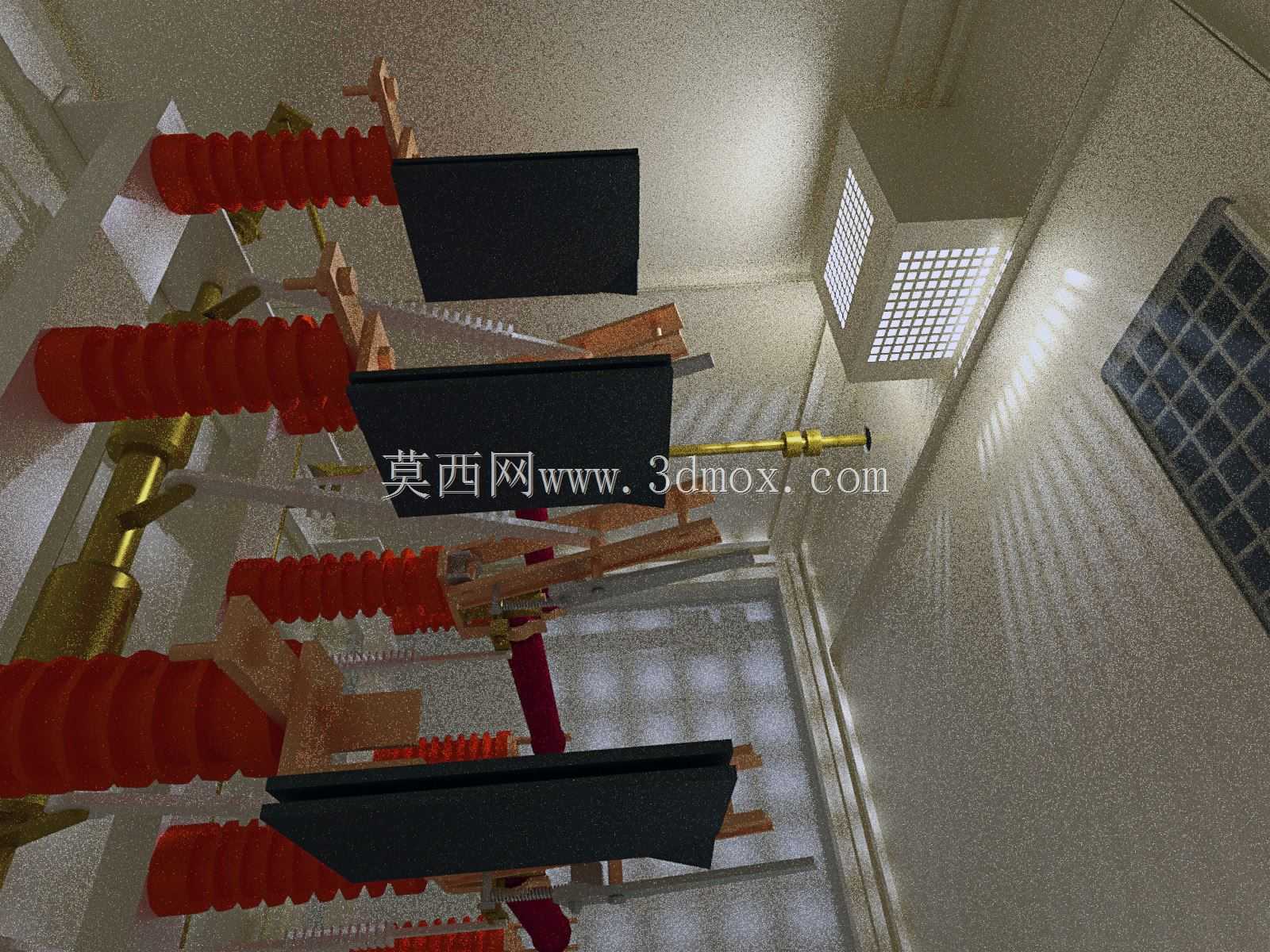

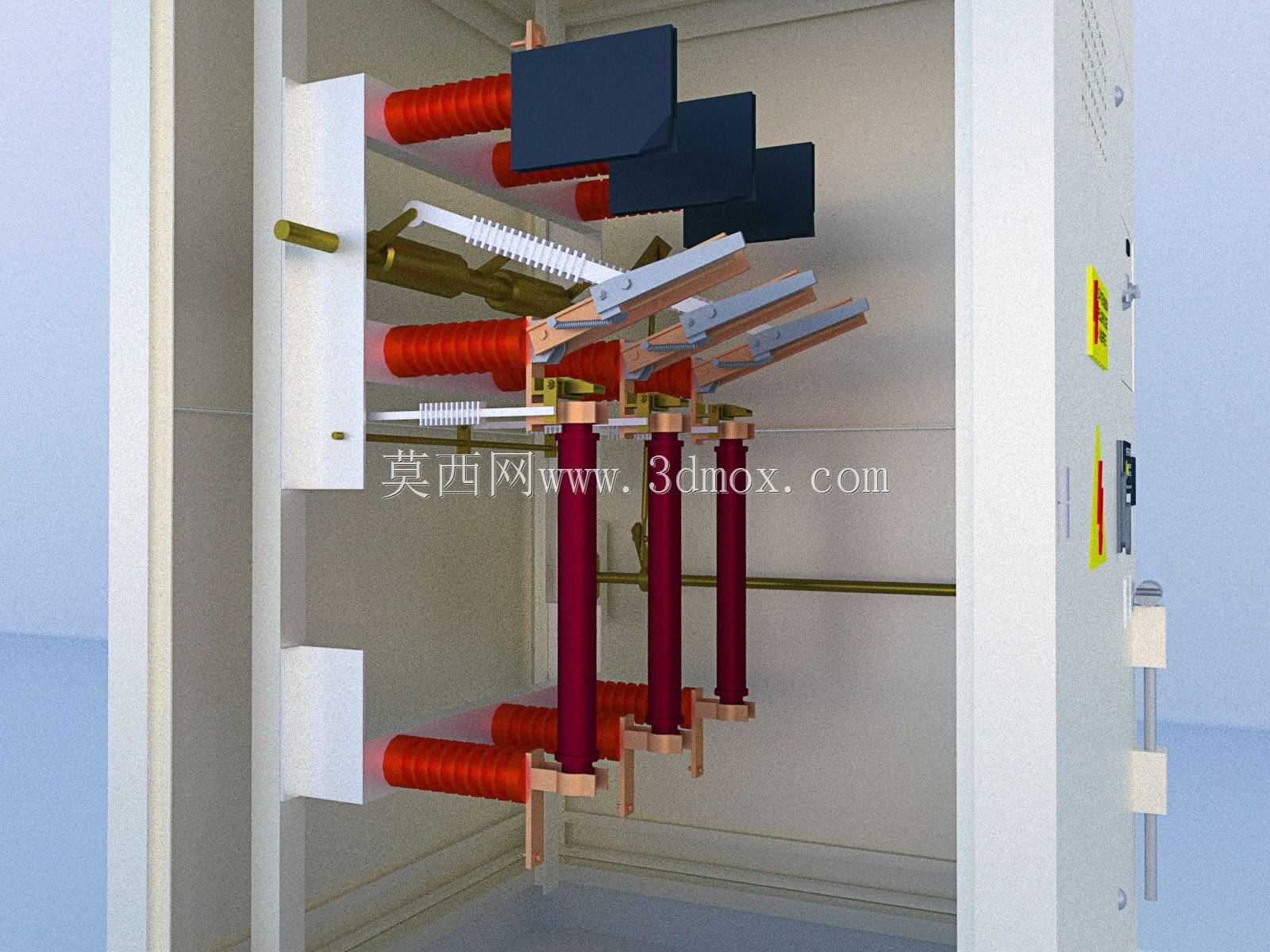

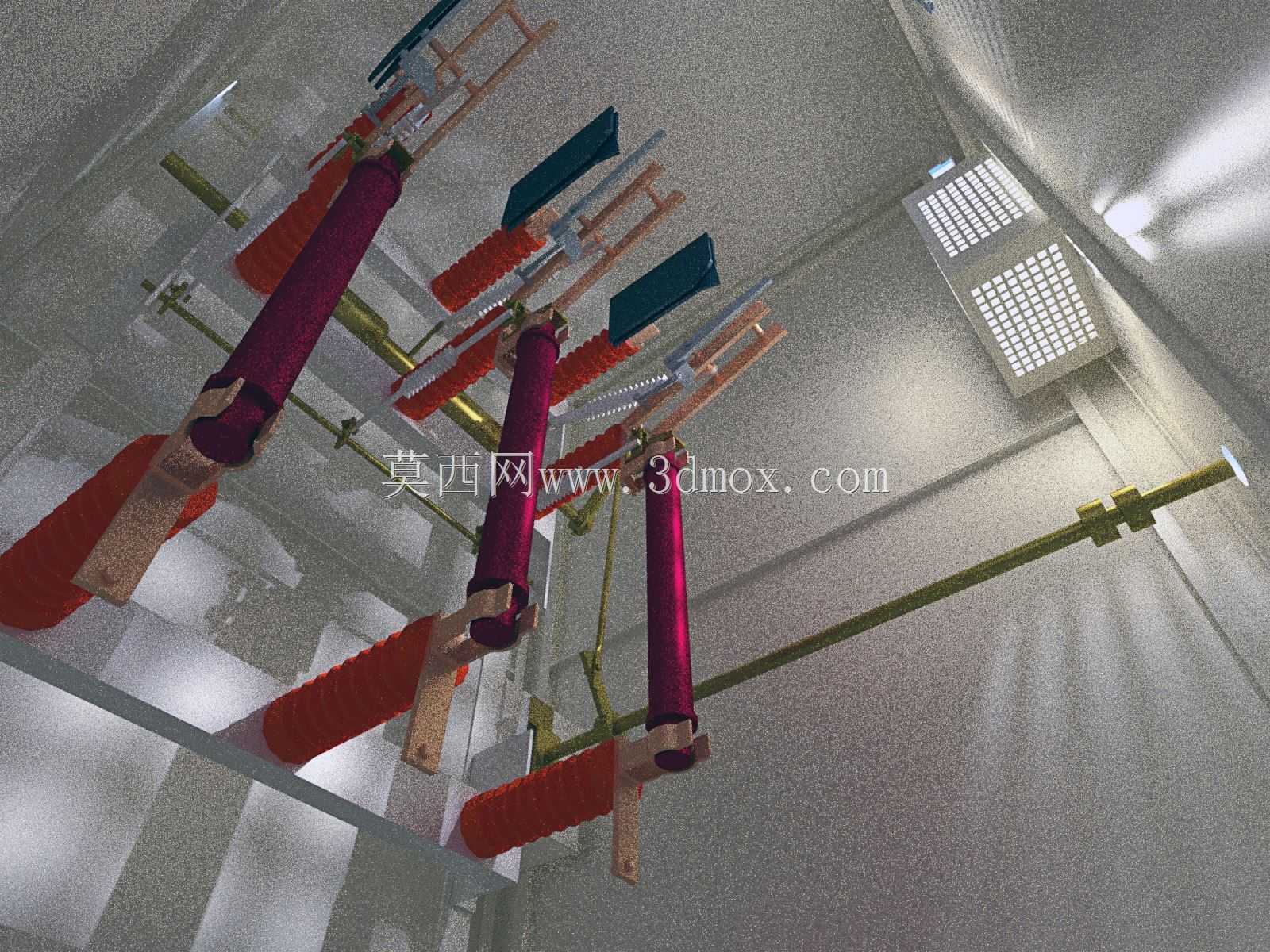

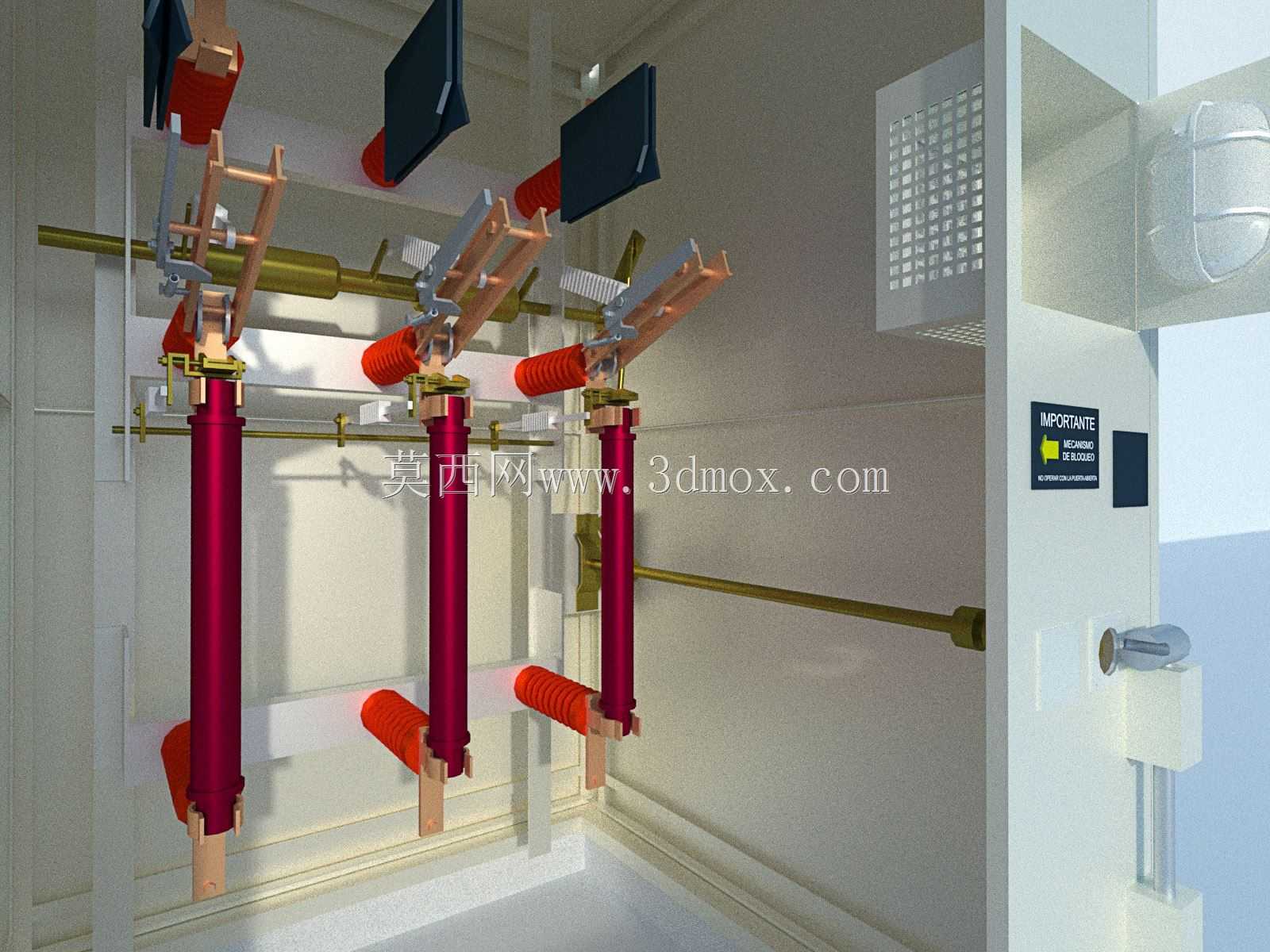

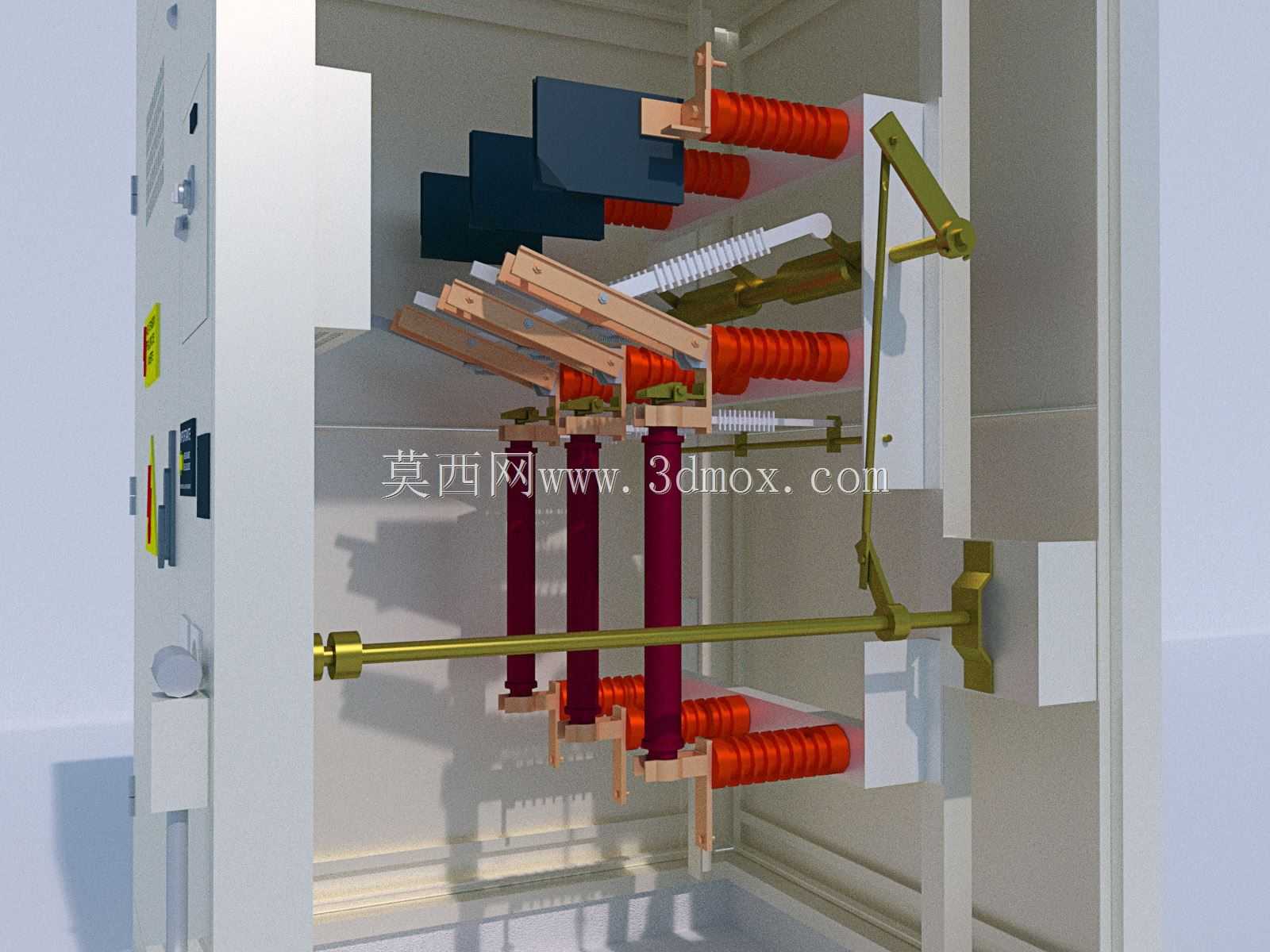

这款柜体主要应用于10kV及以下电压等级的户内配电场景，常见于商业综合体地下配电房、工业厂区车间变配电站、酒店建筑内部供电节点这类对供电可靠性要求较高的场所，承担着电能分配、线路过载保护、短路故障分断、下级回路管控的核心作用，是低压侧用电设备与高压进线之间的关键衔接设备。从结构设计逻辑来看，整个柜体采用组装式框架结构，主框架选用冷轧钢板折弯拼接成型，板材厚度根据受力位置差异化配置，主承重立柱厚度不低于2mm，门板、侧板等覆盖件厚度不低于1.5mm，整体结构强度满足运输、安装及长期运行过程中的抗形变要求，不会因长期承重或轻微外力碰撞出现结构变形，影响内部元器件的安装精度。柜体在功能分区上做了明确的隔室划分，从上到下、从左到右分别设置了母线室、断路器手车室、电缆室、继电器仪表室，各个隔室之间采用金属隔板完全分隔，避免单个隔室出现故障时电弧或高温蔓延至其他隔室，引发连锁故障，大幅提升设备运行的安全冗余。柜体正面设置了上下两扇独立门板，上门板预留了观察窗与通风散热格栅，观察窗采用高强度防爆透明板材，可在不开启柜门的情况下观察内部断路器分合状态与仪表显示数值，通风格栅内侧加装防尘滤网，既保证柜内热量能够顺利散出，又能阻挡外界粉尘进入柜体内部，降低积尘引发的绝缘下降风险；下门板设置了可靠的机械锁止结构，与接地开关设置机械联锁，只有当接地开关处于合闸位置时，才能开启下门板进入电缆室作业，从机械结构上杜绝带电误入带电间隔的安全隐患。柜体右侧设置了独立的操作面板区域，集成了断路器操作手柄、分合闸按钮、状态指示灯、接地开关操作孔，操作区域做了明显的标识区分，不同功能的操作部件之间设置防误操作挡板，避免运维人员操作时出现误触。柜体底部预留了标准的电缆进线开孔，开孔位置配置可拆式密封挡板，可根据现场进线电缆的数量、规格灵活调整开孔大小，安装时搭配防火密封胶泥做好封堵，满足配电房的防火封堵要求；柜体底部设置了安装底座，底座预留了与基础槽钢焊接固定的安装孔位，安装孔位的尺寸符合行业通用的安装规范，可直接适配多数现有配电房的基础安装尺寸，无需额外对基础进行改造。柜体表面采用静电环氧粉末喷涂工艺，涂层厚度均匀，附着力强，具备较好的耐潮、耐锈蚀能力，适配配电房内相对潮湿的运行环境，长期使用不会出现涂层脱落、柜体锈蚀的问题。柜体的外形尺寸充分考虑了户内安装的空间限制，宽度、深度、高度的配比兼顾了内部元器件安装空间与现场搬运、安装的通道要求，可顺利通过常规的配电房通道门与电梯，无需在现场进行拆解搬运，降低现场安装的工作量。
