红色桁架式承载网架桥结构设计

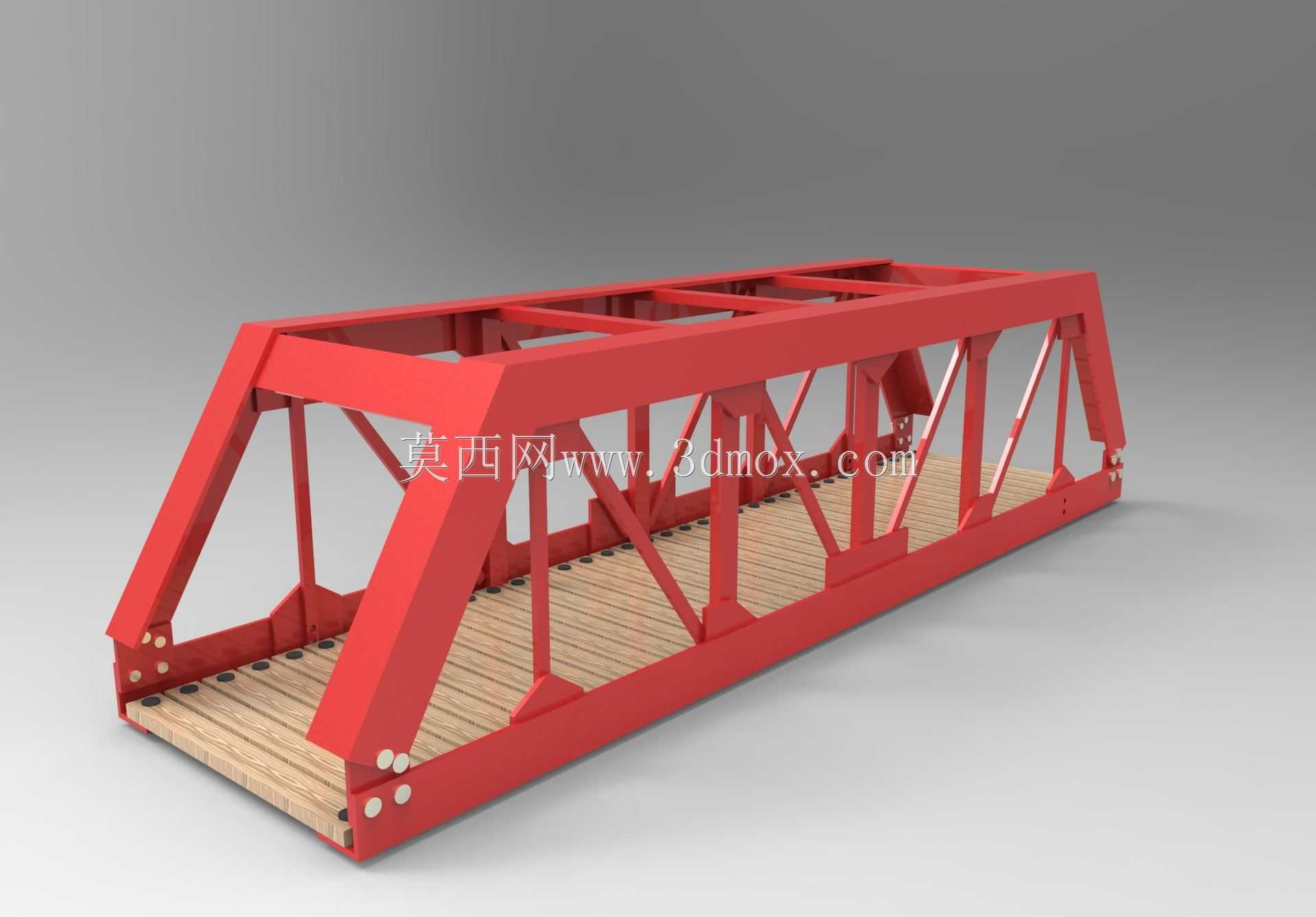

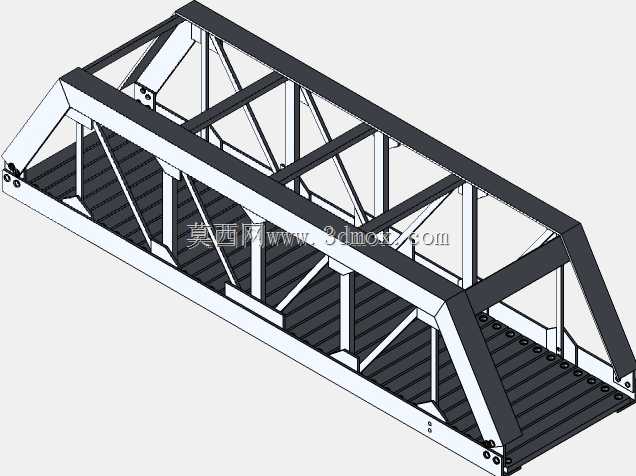

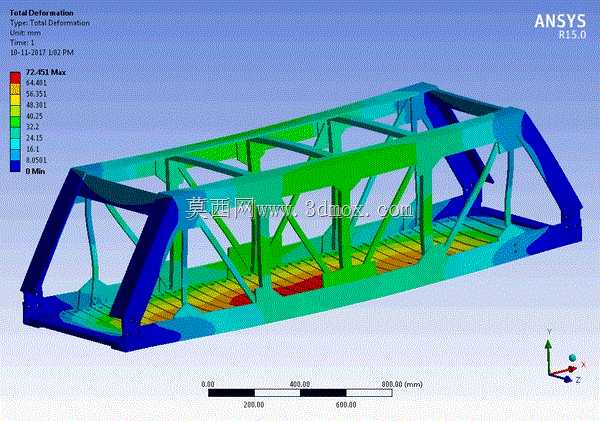

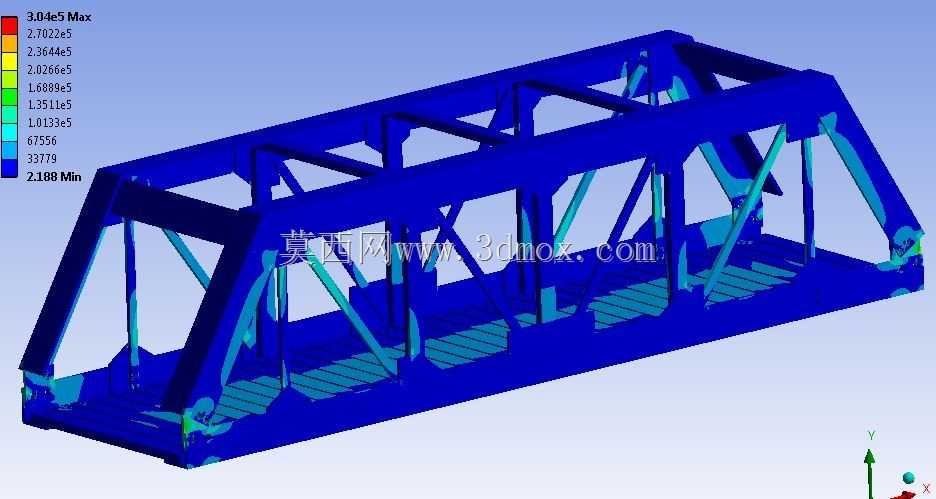

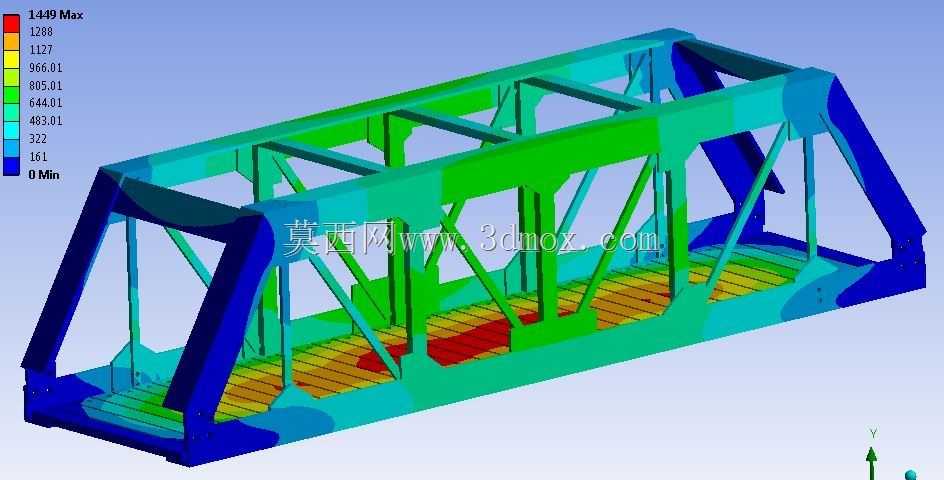

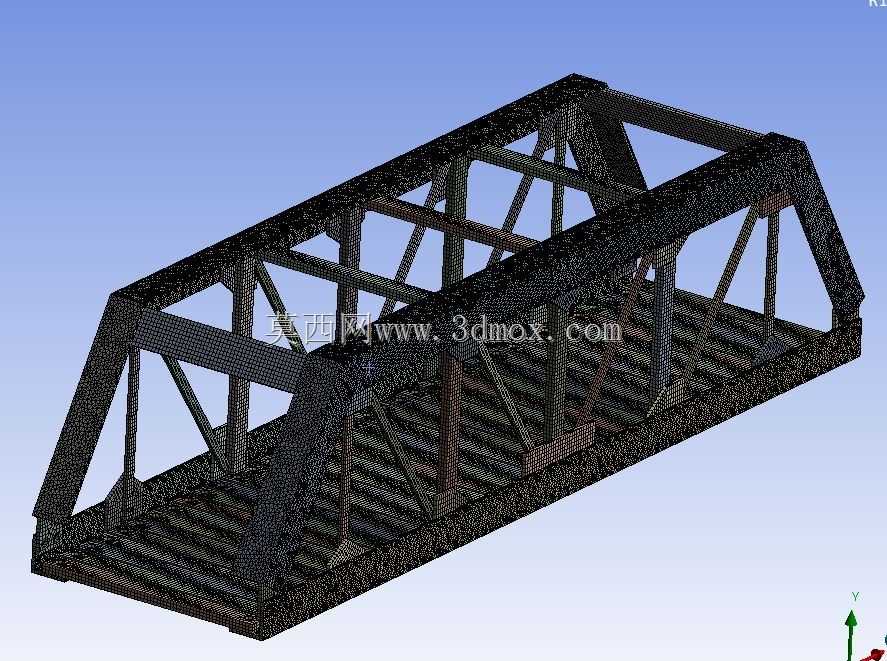

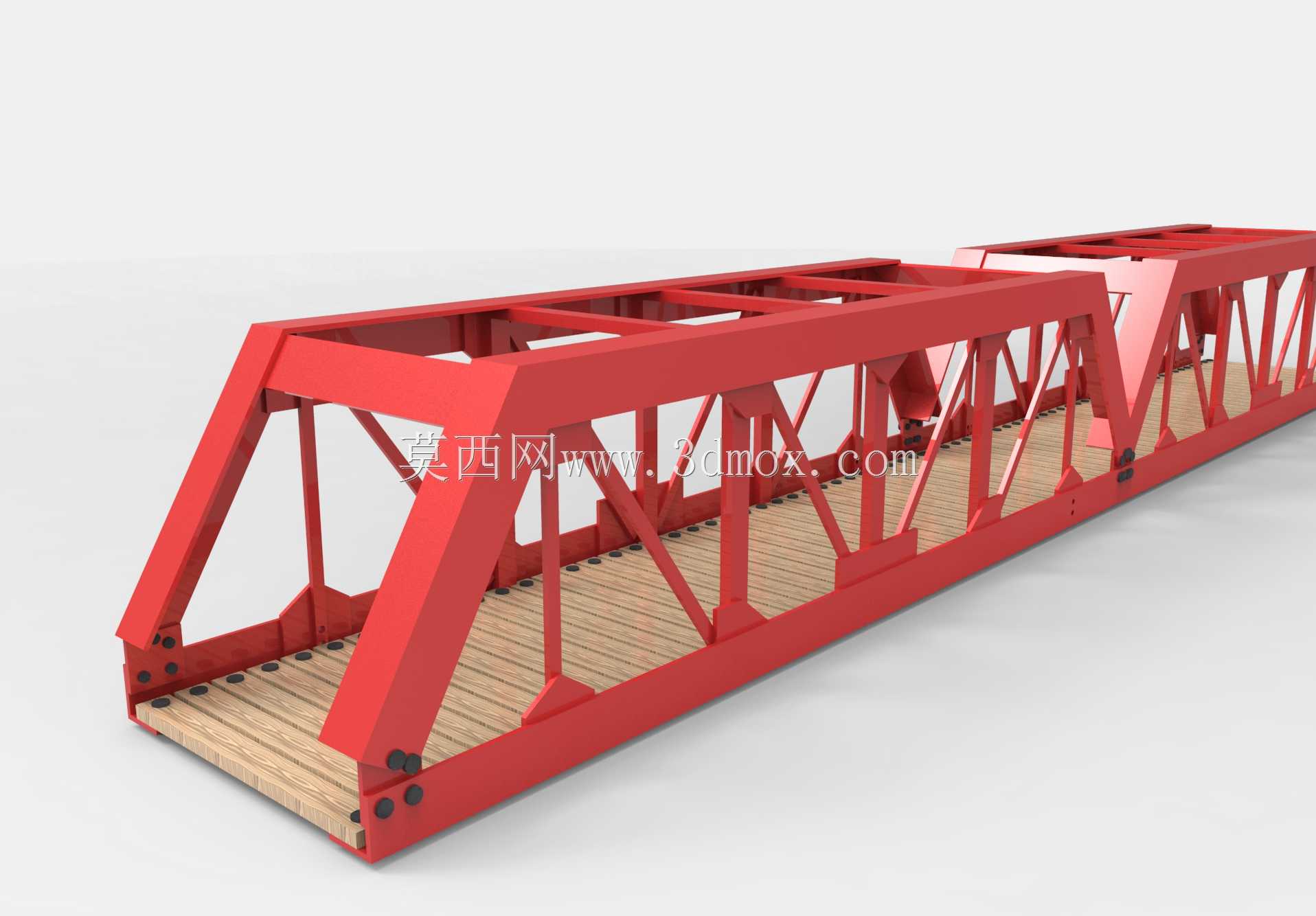

这款桁架式网架桥主要应用于临时施工通道搭建、小型景区跨水步道布设、厂区内部跨管线临时通行以及应急抢险场景下的快速通路架设，能够在不依赖大型吊装设备的前提下快速完成拼装，满足人员、轻型作业机具的通行承载需求，适配跨度适中的沟壑、管线带、浅滩等通行障碍场景，可在平整硬化地面或者简易夯实的地基上完成布设，无需复杂的桩基施工准备。从实际用途来看，该结构摒弃了传统实腹梁桥耗材量大、自重高的缺陷，通过桁架杆件的受力传导将桥面荷载均匀分散到两侧主桁架的各个杆件上，桥面采用木质铺板搭配金属压边固定，既能够降低整体结构自重，又可以提供足够的摩擦力避免通行时打滑，两侧桁架的斜向腹杆按照受力最优角度排布，将竖向荷载转化为杆件的轴向拉压力，充分发挥金属材料的抗拉压性能，避免材料受弯造成的性能浪费。在功能特性上，该网架桥的端部设置有带螺栓孔的连接耳板，既可以多段拼接实现更长跨度的通行需求，也可以通过锚栓与地基或者端部支撑结构牢固连接，避免通行过程中结构移位；桁架杆件之间采用节点板加螺栓连接的形式，所有杆件均可拆解为独立部件，运输时能够打包堆叠，大幅降低运输空间占用，现场拼装仅需常规扳手即可完成作业，无需专业焊接设备，适合野外无供电条件下的快速作业。设计过程中通过有限元模拟对不同荷载工况下的杆件受力进行了反复验算，调整了腹杆的排布角度与杆件截面尺寸，在保证额定承载能力的前提下尽可能缩减杆件规格，降低整体耗材量；主桁架采用三角形稳定构型，上下弦杆保持平行，端部做斜向收头处理，既能够降低端部的应力集中，也可以引导通行人员顺畅进入桥面，避免端部突兀造成的磕碰。外形尺寸上，该单段网架桥的通行净宽满足单人携带工具通行以及小型手推车推行的需求，整体高度控制在成年人腰部位置，既能够提供足够的侧向防护避免人员失足跌落，也不会因为护栏过高造成搬运物料时的剐蹭阻碍；安装边界上，仅需要两端支撑位置的地面承载力满足均匀承压要求即可，无需额外设置预埋件，单段结构的两端支撑面长度预留足够的搭接余量，即使地面存在少量不平整也可以通过垫木调整找平，快速完成安装投入使用。结构整体采用醒目的红色涂装，在野外或者施工场景下具备足够的辨识度，能够提醒过往人员注意通道边界，木质铺板与红色桁架形成鲜明视觉对比，也便于日常巡检时快速发现结构变形、连接件松动等隐患，及时进行紧固维护。
