工业设备配套带铰链铝制双开门框结构

这款带铰链的铝制双开门框，主要面向工业车间设备围护、自动化产线防护隔断、非标机架外装门体的应用场景，可直接适配各类工业铝型材搭建的设备机架、工装防护柜体，为设备内部的核心运行部件提供物理防护，同时兼顾日常运维的开合检修需求，也可用于洁净车间的隔断通道门、设备操作站的防护门等场景，替代传统焊接钢制门框，降低现场安装的加工难度与后期维护成本。

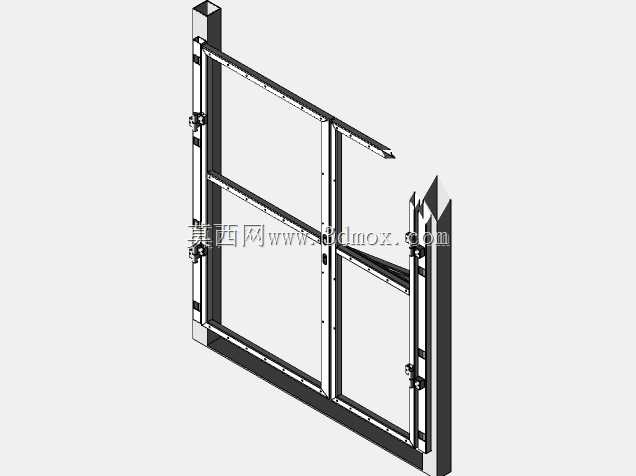

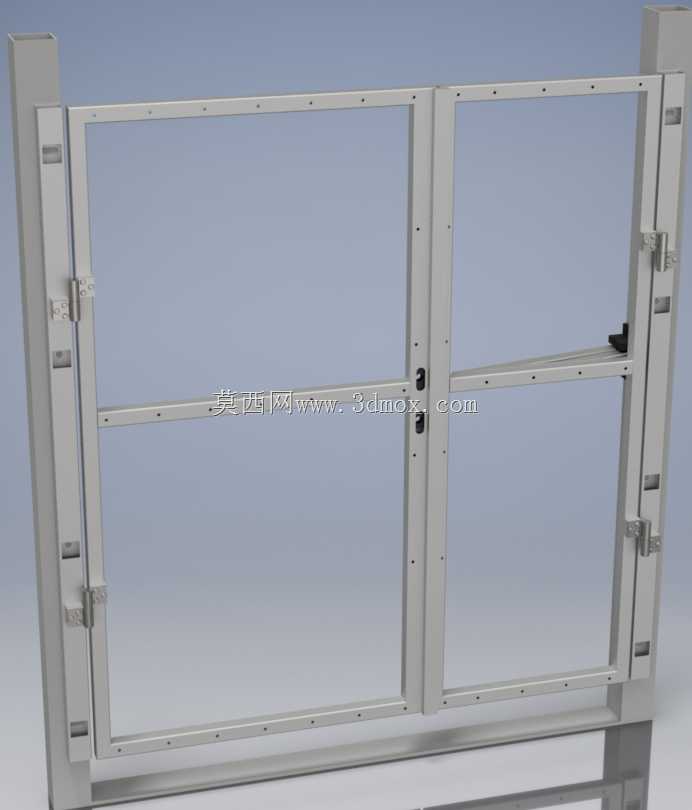

在实际使用中，该门框作为门体的承载安装基础，既需要承担门板开合过程中的反复载荷，也要保证与机架主体的连接刚性，避免长期开合出现框体变形、铰链移位导致的门体卡顿、密封失效问题。设计上采用分体式铝制侧架结构，侧架可直接通过螺栓接驳在通用工业铝型材搭建的工棚或设备机架上，本次适配的机架立柱为100x100x4规格的标准方形铝型材，安装时无需对主框架进行大规模焊接加工，所有连接点位均采用标准紧固件固定，现场装配效率高，后期如果出现部件损坏也可单独更换，无需整体拆解门框结构。

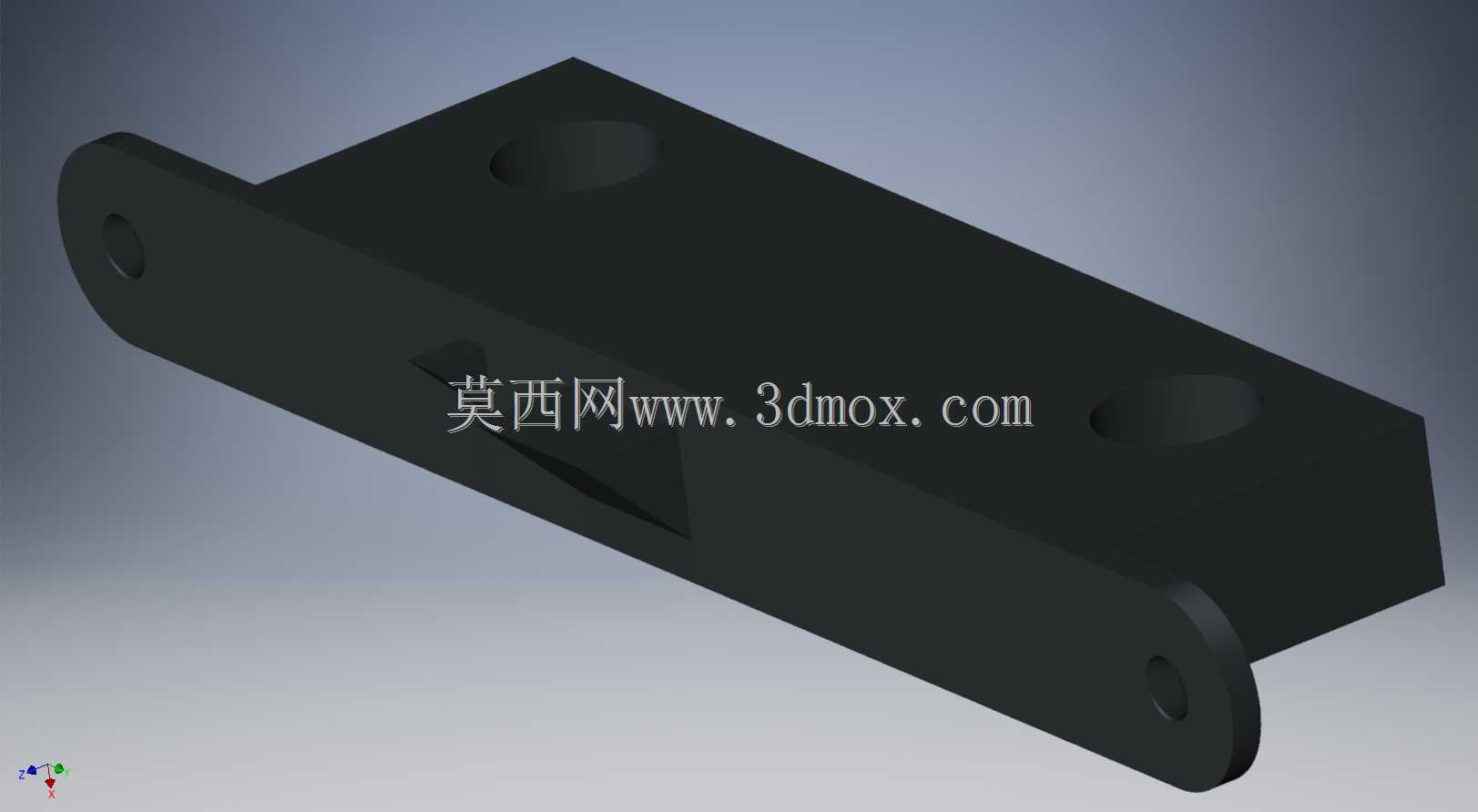

框体的主体杆件可直接采用激光切管工艺加工成型，所有安装孔位在管材切割阶段一次性加工完成，避免后期现场钻孔带来的位置偏差，保证装配精度。针对锁具安装需求，框体上为亚萨合莱LC130双锁芯锁壳预留了精准的安装锁孔，锁体可直接从框架背面穿入到位，无需额外在框体上焊接锁具安装座，既减少了焊接带来的型材变形问题，也让锁具的安装定位更精准，保证双扇门闭合后的锁止顺畅度，不会出现锁舌对位偏差导致的开关卡滞。

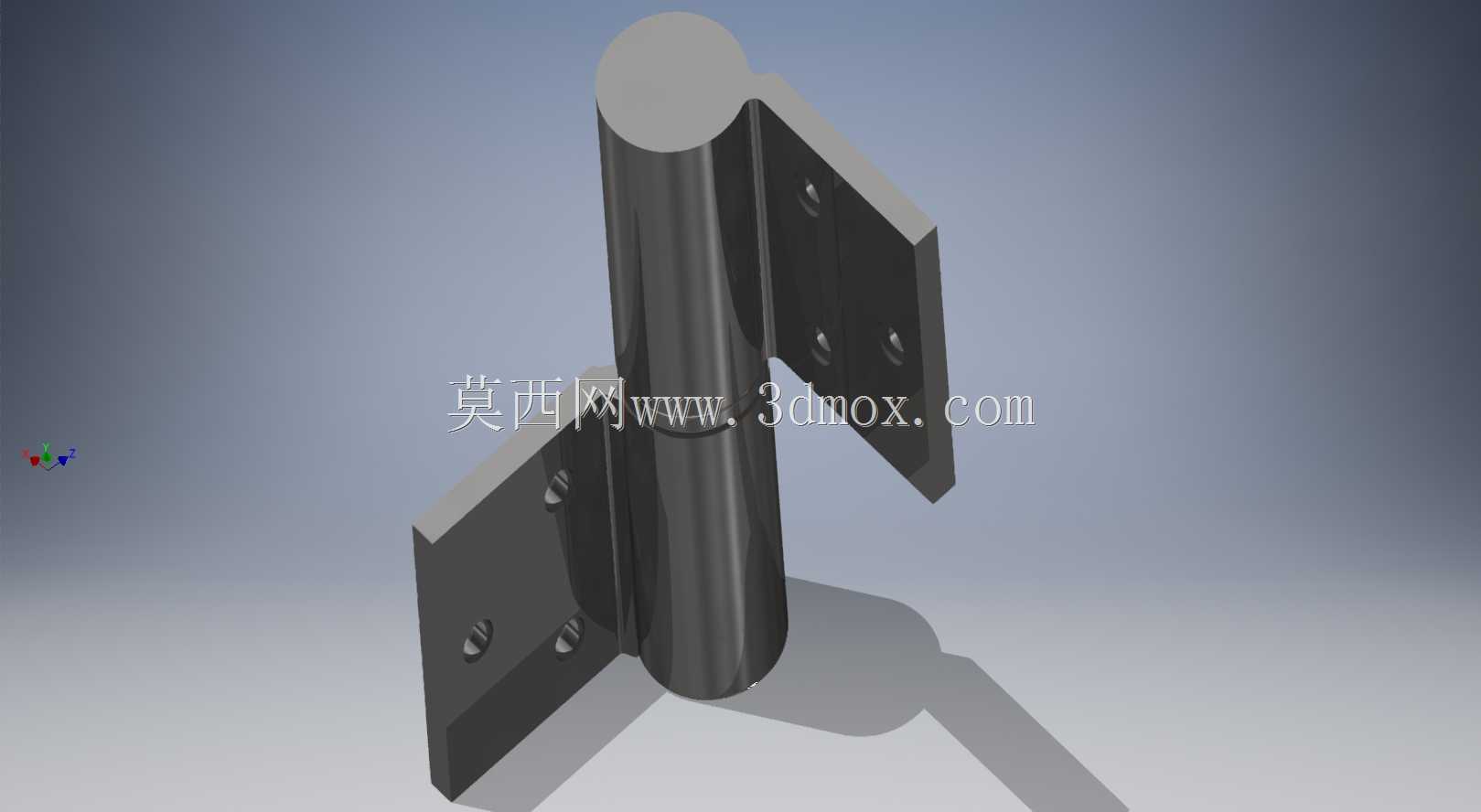

铰链部分采用六角法兰螺栓DIN 6921 M6x50进行紧固，法兰面的设计可分散螺栓对铝型材表面的压紧力，避免长期开合震动导致螺栓松动，同时标准件的选用也方便后期运维时的配件更换，无需定制特殊规格紧固件。框体的横向加强筋设置在门体中部位置，既提升了整体框体的抗扭刚性，避免大尺寸门框在运输、安装过程中出现弯折变形，也可作为门板内侧密封胶条的安装定位基准，保证门板闭合后的缝隙均匀性。木质或复合材质的门板可直接通过紧固件固定在框体的预留安装位上，安装时从框架背面拧入紧固件，不会在门框外侧露出螺丝头，保证门体外观的整洁度，同时也避免外露紧固件带来的积尘、锈蚀问题。

在安装边界上，该门框的侧边安装位完全匹配100系列工业铝型材的槽口间距，无需额外加工转接件，门框与立柱连接后，双扇门的开合转动半径完全在机架的外轮廓范围内，不会与周边的设备、管线产生运动干涉，铰链的开合角度可满足180度开启需求，完全打开后门板可贴合在机架侧面，不会占用设备前方的操作空间，方便运维人员对设备内部部件进行检修、更换作业。整体框体的表面可根据使用场景需求做阳极氧化或喷塑处理，适配不同车间的外观配色要求，同时铝材质本身的抗锈蚀特性也让该门框可在潮湿、多粉尘的工业环境下长期使用，不会像钢制门框那样容易出现表层锈蚀脱落的问题，降低长期使用的维护频次。
