丰田电装笔式点火线圈结构设计

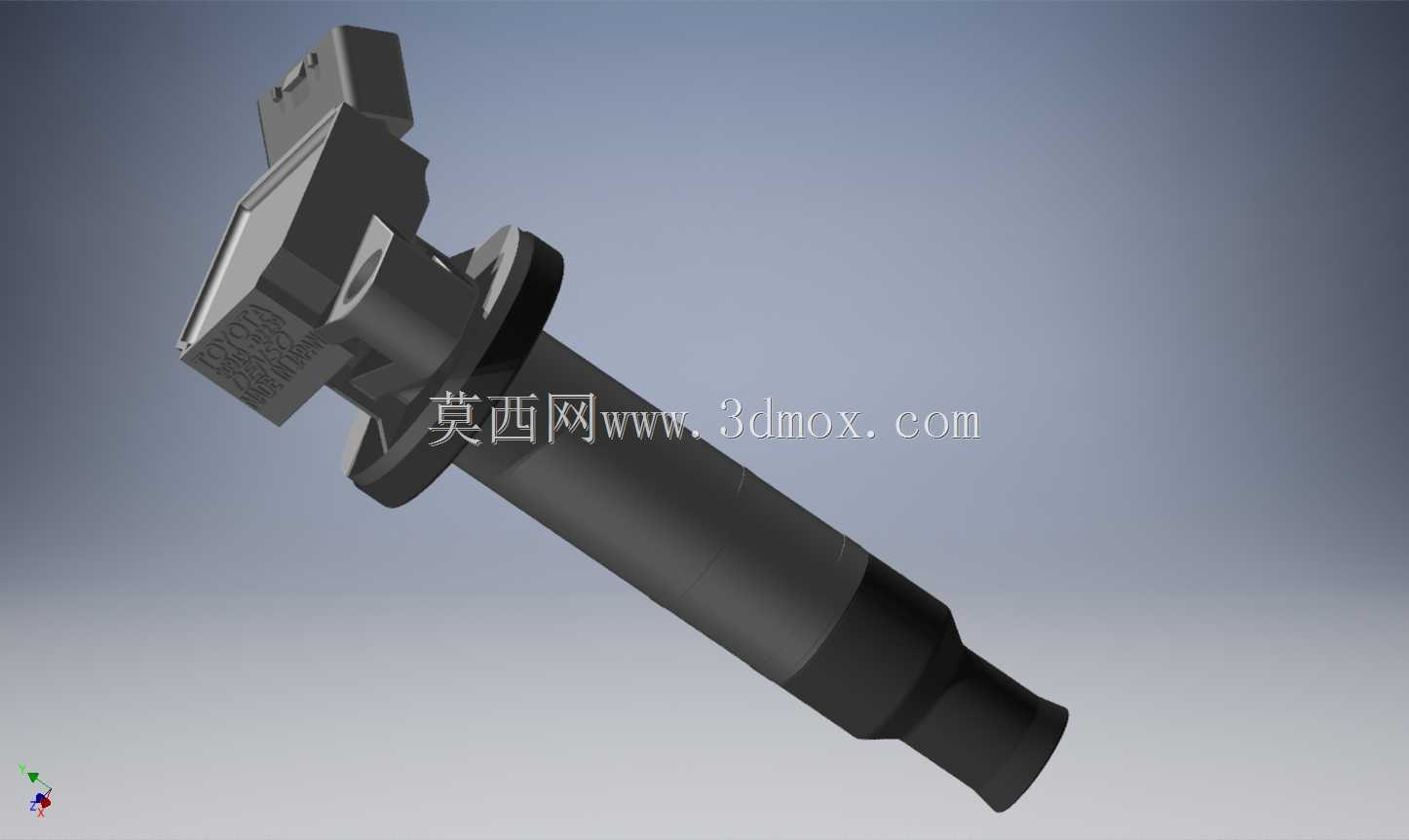

这款笔式结构的点火部件，直接适配丰田对应机型的缸盖安装位，省去了传统分缸线的传导损耗，是当前乘用车点火系统里应用最广的结构形式。日常做发动机周边结构校核、点火系统改装匹配、维修替换件测绘建模的时候，这类模型能直接用来核对安装边界，避免实装阶段出现干涉问题。从结构设计逻辑来看，整体采用长杆式笔状布局，上端是接插端，预留了标准车用电气接插口的安装位，接插端侧面做了定位卡扣结构，安装时能直接卡入缸盖对应的卡槽里，防止发动机运行过程中因振动出现松脱。中部的法兰安装盘是核心定位基准，盘面上预留了密封胶圈的安装槽，装配后胶圈压紧在缸盖安装孔的台阶面上，隔绝缸盖内的机油蒸汽与外界水汽，避免线圈内部电路受潮失效。杆身部分做了多级变径设计，顺着缸盖安装孔的深度方向逐步收窄，最下端是高压输出端，直接套在火花塞的顶端接线柱上，高压电能直接传导至火花塞电极，中间没有额外的传导介质，大幅降低了高压漏电的概率。做建模的时候要特别注意安装边界的尺寸控制，法兰盘到高压输出端的长度必须和缸盖安装孔的深度匹配，过长会顶压火花塞导致陶瓷体碎裂，过短则会出现接虚、跳火的问题；接插端的卡扣位置要和缸盖的卡槽位置完全对齐，不然装配时会出现卡滞，强行压装还会断裂卡扣。杆身的外径要比安装孔内径小0.3-0.5mm，预留出热膨胀的余量，毕竟发动机工作时缸盖区域温度可达120℃以上，线圈外壳的工程塑料受热会有一定膨胀量，间隙过小容易出现卡滞，后续维修拆卸困难。这类点火线圈的应用场景覆盖了多数采用独立点火结构的丰田车型，不管是做维修件的逆向开发，还是做发动机改装时的点火系统升级，都需要先核对这类结构的安装尺寸，确保和原车缸盖、火花塞的匹配度。实际使用中，这个部件直接固定在发动机缸盖的点火线圈安装孔内，接收行车电脑发出的点火信号后，将车载低压电升压至上万伏，驱动火花塞跳火点燃气缸内的混合气，结构上把点火线圈和火花塞直接对接，省去了高压分缸线，既减少了高压传输过程中的能量损耗，也降低了分缸线老化漏电带来的点火故障概率。建模时还需要考虑外壳的加强筋布局，接插端和法兰盘的衔接位置做了三角加强筋，提升整体抗振强度，毕竟发动机运行时的振动频率很高，没有加强筋的位置长期受振容易出现开裂，导致内部线圈外露损坏。
