镂空支架款12英寸低音炮喇叭三维设计

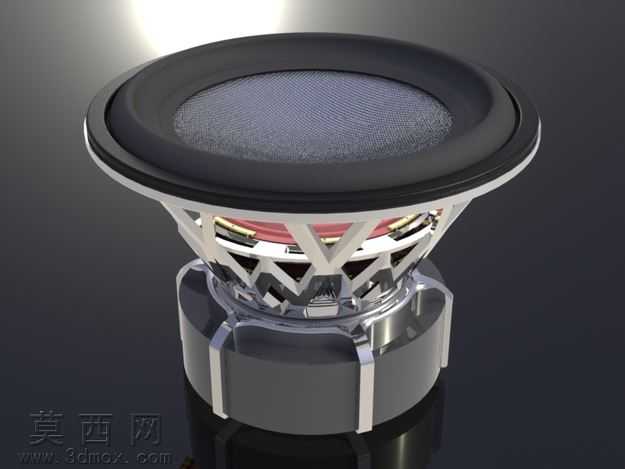

本作品为12英寸低音炮扬声器的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先以振膜的有效振动直径为基准，绘制锥形振膜的曲面轮廓，振膜边缘的折环采用变厚度曲面放样实现，还原橡胶折环的弧形过渡结构，保证振动时的顺性表现。中部的盆架采用镂空三角桁架结构设计，建模时先绘制环形基准面，在基准面上阵列三角形支撑单元，通过布尔运算切除多余材料，既保证盆架的结构强度，又大幅降低整体重量，同时提升散热性能，镂空结构的棱边全部做R0.5mm的圆角处理，避免应力集中。盆架下方的T铁与华司部分采用回转体建模，还原磁路系统的柱状结构，磁隙位置预留0.8mm的标准装配间隙，可匹配常规12英寸低音单元的音圈规格。音圈部分采用薄壁圆筒加绕线层的分层建模，还原音圈的骨架与漆包线绕制结构，弹波部分采用波纹状曲面放样，还原其支撑与定心的结构特性。渲染阶段在Keyshot中完成材质赋予，振膜部分采用添加织物纹理的复合纸盆材质，调整粗糙度参数还原纸盆的哑光磨砂质感；折环部分采用丁基橡胶材质，设置低粗糙度的半哑光属性，还原橡胶的柔韧质感；盆架部分采用抛光镀铬金属材质，添加轻微的环境反射效果，凸显金属的冷硬光泽；底部磁钢部分采用镀锌钢材材质，调整金属度与粗糙度参数，还原镀锌层的细腻哑光金属质感；音圈引线采用紫铜材质，弹波采用棉质织物材质。场景搭建采用深色反光地面，添加三点布光，主光从侧上方45度照射，突出盆架镂空结构的光影层次，辅光补亮暗部避免死黑，轮廓光勾勒扬声器的边缘轮廓，最终渲染图清晰展现各部件的结构细节与材质质感。设计过程中充分考虑低音炮的声学性能需求，镂空盆架可减少声波反射造成的驻波干扰，厚重的磁路结构保证大动态下的控制力，各部件的装配间隙严格遵循电声器件的行业标准，模型可直接用于结构验证、3D打印手板制作以及产品展示使用，完整还原了12英寸低音单元的内外结构特征。
