20英寸改装款汽车铝合金轮毂三维设计

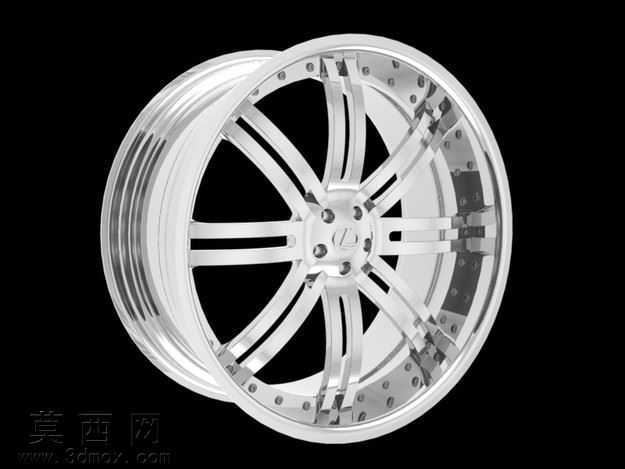

本作品为20英寸汽车改装轮毂的三维设计成果，建模阶段以实车改装轮毂的通用尺寸参数为基准，先绘制轮毂的中心定位基准面，确定PCD螺栓孔分布圆、中心孔直径、轮辋宽度、ET偏距等核心装配参数，确保模型可直接适配对应规格的车型安装需求。建模过程采用多实体分步构建的思路，首先完成轮辋主体的回转特征，通过回转命令生成轮辋的基础筒状结构，再依次切出胎圈座、轮缘、气门嘴安装位的细节结构，保证轮辋部分与轮胎的配合尺寸符合行业通用标准。随后构建辐条部分，采用双组五辐的分叉式造型设计，先绘制单根辐条的截面轮廓，通过拉伸、放样命令生成辐条主体，再对辐条边缘做等半径倒圆角处理，既还原改装轮毂的凌厉视觉效果，也模拟真实产品的工艺圆角，避免应力集中的结构缺陷。中心盖区域预留品牌标识安装位，螺栓孔按照标准球面座结构设计，可匹配通用轮毂螺栓的安装贴合面。轮辋外侧的装饰固定孔采用圆周阵列方式生成，保证孔位分布均匀对称，还原两片式改装轮毂的拼接装饰结构。材质设置阶段，为模型赋予抛光镀铬铝合金材质，调整材质的反射率、粗糙度参数，模拟亮面电镀轮毂的金属光泽效果，辐条缝隙处做轻微的阴影加深处理，突出结构的层次感。渲染阶段采用黑色纯色背景，搭配柔和的侧方打光，让轮毂的曲面转折、金属反光效果得到充分展现，清晰呈现每一处结构细节。整个设计兼顾造型美观性与结构合理性，所有安装配合尺寸均参考量产轮毂的行业规范，既可以作为汽车改装方案的视觉展示素材，也可用于轮毂结构教学、改装方案演示等场景，模型结构完整无破面，细节还原度高，能够直观展现大尺寸改装轮毂的造型特点与结构特征。
