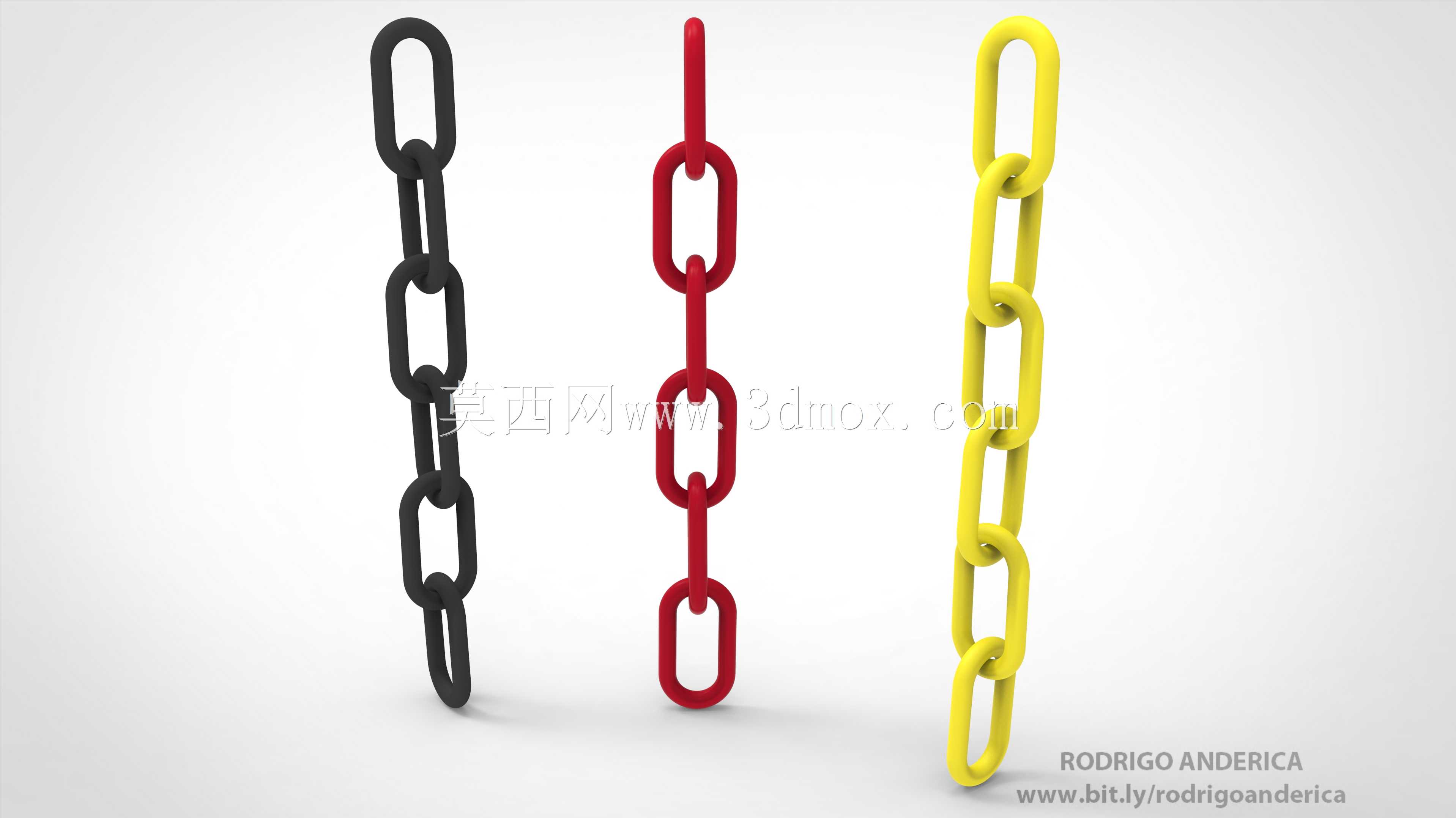

多色标准工业传动链环结构设计

本次呈现的链环是组成工业链条的基础单元构件，在各类工业场景中承担着动力传递、载荷牵引、物料承载输送的核心作用，广泛适配于生产线输送系统、起重牵引设备、物料吊装工装、农用机械传动、物流分拣设备等多类作业场景，是串联式传动与牵引结构中不可或缺的基础组成部分。从实际用途来看，单个链环通过首尾套接的方式组成连续链条，既可以在链轮配合下完成精准的动力传输，适配不同转速、载荷的传动需求，也可以作为柔性承载部件，在吊装、牵引作业中分散集中载荷，适配复杂路径下的力传递需求，同时在输送线场景中，链环组成的链条可直接作为承载基体，挂载各类工装治具完成物料的工位流转。从功能特性来看，该链环采用闭环长椭圆结构设计，环体过渡位置做了均匀的圆弧过渡处理，不存在尖锐应力集中点，在承受纵向拉力时，应力可沿着环体圆弧面均匀分散，避免局部应力过载导致的断裂变形；环体截面采用等直径圆截面设计，既保证了各个方向的受力一致性，也能和标准链轮齿槽完美契合，减少传动过程中的卡顿、跳齿问题，同时套接位置预留了合理的活动间隙，相邻链环之间可实现多维度小角度转动，让组成的链条具备优秀的柔性弯折能力，可适配水平、垂直、倾斜等多走向的布设路径。从设计思路来看，该链环严格遵循通用链条的尺寸适配规范，环体内长、内宽、截面直径均匹配对应规格链条的通用尺寸标准，可直接和同规格的标准链环、链轮、连接锁扣等配件互换适配，无需额外定制加工；环体表面做了均匀的等厚设计，在保证整体结构强度的前提下，尽可能控制构件自重，降低传动过程中的惯性损耗，同时不同配色的链环可用于区分不同载荷等级、不同功能段的链条，方便现场运维人员快速识别设备部件，降低运维排查的难度。从外形尺寸与安装边界来看，该链环的整体外形为纵向延伸的长环状，横向宽度适配对应规格链轮的齿槽宽度，纵向长度匹配链轮的节距要求，安装时仅需将相邻链环的端部穿入本环的内孔即可完成串联，无需额外的紧固件或连接配件，串联后链条的最小弯折半径由环体的间隙尺寸决定，布设时需保证链条走向的弯折半径不小于最小允许值，避免环体之间出现刚性挤压造成额外磨损；安装对接时需保证链环的受力方向和环体纵向平面保持一致，避免侧向受力导致环体变形或脱出，和链轮配合时需保证链轮的齿距、齿厚和链环尺寸完全匹配，保证啮合过程平稳无冲击，降低运行过程中的噪音和磨损速率，延长整体结构的使用寿命。
