多款壁挂式淋浴花洒套装结构设计

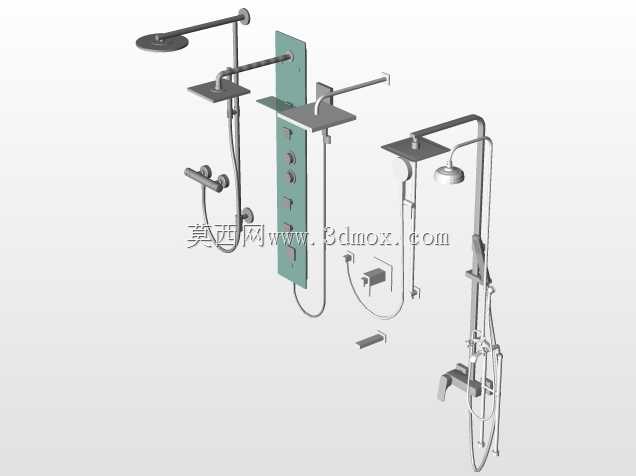

这套淋浴花洒产品主要面向民用住宅卫生间、酒店客房卫浴区、公共浴室隔间等场景使用，核心用途是为洗浴场景提供可控的冷热水混合出水，满足不同使用者的淋浴水温、水流形态需求，适配不同装修风格的卫浴空间安装需求。产品包含多款不同结构的淋浴套装，覆盖明装、暗装两类安装形式，既有适配毛坯房预埋管路的暗装嵌入款式，也有适配已装修墙面改造的明装固定款式，能够覆盖不同装修阶段的卫浴装配需求。从功能特性来看，每款套装都搭配了顶喷出水单元、手持花洒单元、出水控制阀体三个核心部分，部分款式额外配置了下出水嘴，可满足接水、清洁洗浴容器的附加需求；控制阀体集成了冷热水混水调节、出水路径切换、水流大小调节三类核心功能，使用者可根据需求灵活切换顶喷雨淋出水、手持花洒灵活出水、下出水嘴直流出水三种模式，混水结构可精准调节冷热水混合比例，避免出水温度骤冷骤热，提升洗浴过程的舒适度。设计过程中优先考虑了卫浴场景的使用痛点，首先针对墙面安装的承重需求，所有固定支座都做了加强结构设计，可适配混凝土墙面、轻质砖墙面等不同墙体的安装要求，固定点位的间距符合国内通用的卫浴管路预留标准，无需额外改造墙面管路即可完成装配；其次针对水路密封需求，所有管路衔接位置都设计了标准密封槽，可搭配常规密封圈实现长期无渗漏使用，避免长期使用后出现接口渗水的问题；同时针对日常清洁需求，所有外露部件都采用了无外露螺丝的流线型外形设计，减少卫生死角，日常擦拭清洁即可保持外观整洁。外形尺寸方面，不同款式的顶喷安装高度控制在距离地面2米至2.2米的常规舒适区间，手持花洒的软管长度预留了1.5米的活动范围，可满足成人站立洗浴时的灵活冲洗需求，阀体的安装高度设置在距离地面1.1米左右，符合成年人站立操作的舒适抬手高度，无需踮脚或弯腰即可完成水温、出水模式的调节；安装边界上，暗装款式的阀体预埋深度控制在6厘米至8厘米区间，适配常规墙面的抹灰贴砖厚度，不会出现预埋过深导致面板无法贴合墙面、预埋过浅导致突出墙面影响美观的问题，明装款式的固定座横向跨度不超过40厘米，可适配绝大多数家庭淋浴区的墙面宽度，不会占用过多墙面空间，同时预留了足够的管路检修空间，后期维护无需大面积破坏墙面装饰层。
