XYZ三轴自动铁氧体磁芯粘合设备

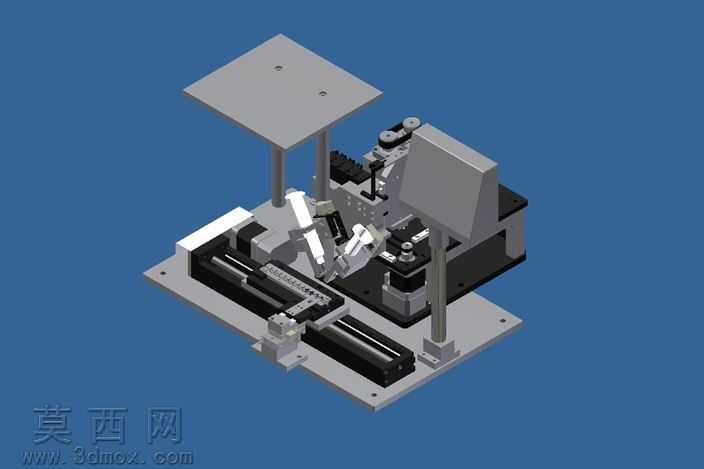

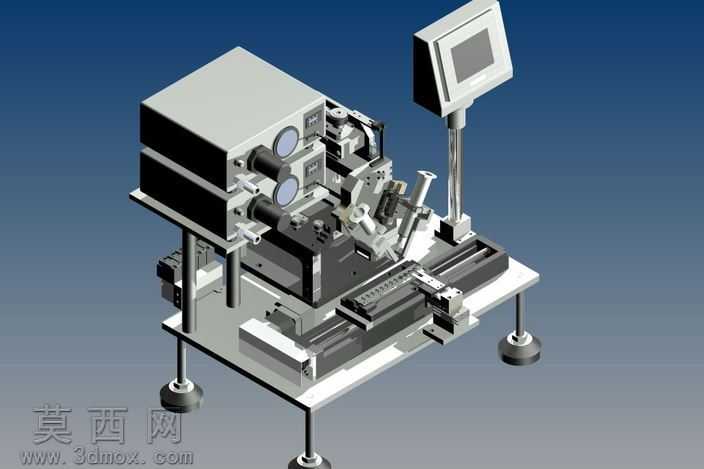

本模型为XYZ三轴自动粘合设备，主要用于铁氧体磁芯的自动化粘合工序，整体采用三维建模软件完成全参数化设计，建模过程严格遵循机械设计规范，对设备的每一处结构都进行了1:1比例还原，确保各部件装配关系准确无干涉。模型渲染阶段采用工业级写实材质方案，设备机架部分赋予磨砂不锈钢材质，还原金属表面细腻的哑光质感；传动导轨、丝杆部件赋予镀铬金属材质，体现光滑耐磨的表面特性；操作显示屏部分采用玻璃与工程塑料组合材质，模拟真实触控屏的通透与边框的哑光塑料质感；底部支撑脚杯赋予橡胶与金属组合材质，还原防滑减震的结构特性，整体渲染光影柔和，清晰展现设备各部分的结构层次。设备整体采用台式立架结构，底部为方形金属安装底板，搭配四个可调节高度的防滑脚杯，保证设备放置的水平稳定性；底板上方集成XYZ三轴运动模组，X轴采用直线导轨搭配同步带传动结构，实现水平方向长行程精准位移，Y轴搭载于X轴滑台之上，采用精密丝杆传动，实现前后方向的精准送料，Z轴搭载于Y轴滑台侧面，采用双导柱导向结构，实现垂直方向的压合动作；Z轴滑台一侧安装双工位粘合执行头，可同时完成两组磁芯的涂胶与压合动作，执行头旁侧设置工件定位夹具，采用仿形卡槽设计，可精准固定铁氧体磁芯坯件，避免粘合过程中出现偏移；设备后侧上方通过可调节金属支架安装触控操作屏，支架支持多角度旋转调节，方便操作人员设置参数与监控设备运行状态；设备左侧集成控制与供胶模组，将电气控制元件与供胶管路整合在封闭机箱内，既提升设备整体整洁度，也可保护内部元件不受粉尘污染。设计过程中充分考虑设备的实用性与维护便捷性，所有传动部件均预留润滑与拆装空间，管路与线路采用隐藏式排布设计，避免运动过程中出现管线拉扯问题；三轴运动行程经过精准计算，可覆盖不同规格铁氧体磁芯的粘合作业范围，双工位执行头设计可有效提升单班次生产效率，相比人工粘合可大幅提升产品粘合精度与一致性，降低人工操作带来的品质误差。
