辊式物料压合粘合设备三维结构设计

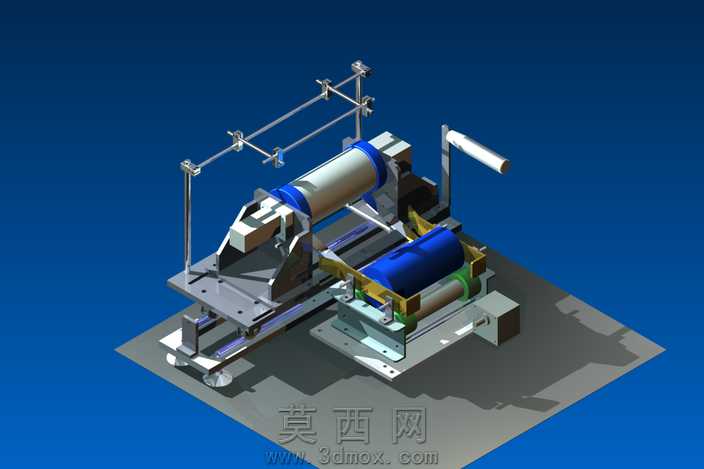

本粘合机三维模型采用专业三维建模软件完成全参数化构建，整体建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现设备的装配逻辑与运行结构。模型搭建阶段先完成基准坐标系与各装配基准面的设定，从底部安装底座开始逐步向上构建各功能模块：底部采用带调节脚轮的安装平台，平台上设置线性导轨副实现工位的水平滑移调节，导轨滑块上安装下辊组件安装座，下辊采用包覆弹性材质的辊筒结构，配套设置侧方定位挡块与高度调节垫块，保证待加工物料的定位精度。上压合辊组件通过两侧立式支撑板安装，辊筒两端配置带座轴承实现顺畅转动，辊筒表面设置防滑包覆层，上方配套安装横向调节杆架，杆架上可根据加工需求安装定位导杆、涂覆组件或压条，实现粘合前的物料对位与预处理。侧方延伸安装悬臂式操作工位，可放置控制按钮或辅助工装，整体机架采用钣金折弯件与型材拼接结构，各连接部位的螺栓、定位销等标准件均按照实际规格建模还原，未做简化省略。材质渲染阶段针对不同部件匹配对应材质属性：金属结构件赋予磨砂钢材材质，调节手柄赋予电木哑光材质，辊筒包覆层赋予橡胶弹性材质，导轨、轴承等传动部件赋予亮面金属材质，安装平台赋予防滑铸铁材质，渲染时采用工业产品常用的深蓝色渐变背景，添加柔和的环境光与定向主光源，投射出真实的软阴影效果，清晰呈现各部件的层级关系与结构细节。设计思路围绕柔性物料粘合的工艺需求展开，通过上下辊的对压实现物料层间的紧密贴合，可调节的导轨工位适配不同幅宽的加工物料，上方可调杆架可灵活拓展涂胶、导料、压边等附加功能，整体结构兼顾刚性与调节灵活性，各运动部件均预留合理的运动间隙，避免运行干涉，模型可直接用于装配干涉校验、工程图导出、工艺方案演示等场景，完整还原了粘合设备从机架到功能组件的全部结构细节。
