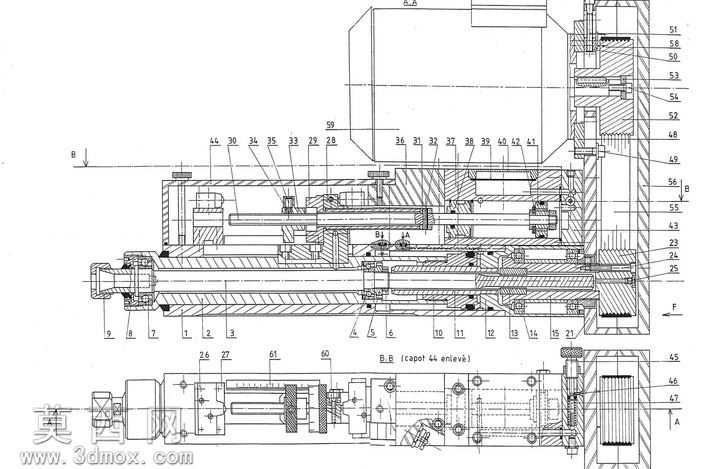

高精度动力传动主轴总成结构设计

本套动力传动主轴总成的三维设计依托CATIA V5R19平台完成全参数化建模，建模过程严格遵循机械设计公差配合规范，对总成内上百个零部件逐一完成特征构建，从前端执行接口、中间多级传动段到后端动力接入端的所有结构均实现1:1真实还原。建模阶段优先梳理整体传动逻辑，明确动力从后端输入后，经多组轴承支撑、传动副啮合逐级传递至前端输出端的完整路径，对轴类零件采用回转特征加辅助键槽、定位台阶的方式构建，保证各轴段同轴度、定位面精度符合装配要求；对壳体类零件采用实体拉伸结合腔体切除的方式完成，精准还原壳体上的轴承安装位、密封槽、紧固件孔位等细节，确保所有零件可完成无干涉虚拟装配。材质配置阶段结合零件实际工况匹配对应属性，主轴类承载零件赋予合金结构钢材质，还原调质处理后的金属质感与表面粗糙度特征；传动啮合零件赋予渗碳淬火钢材质，体现齿面高硬度的表面特性；密封件、缓冲件赋予橡胶类材质，还原弹性件的哑光质感与形变特征；壳体类零件赋予铸铁材质，还原铸造表面的肌理与涂装效果，所有材质均调整了对应的反射率、粗糙度参数，让渲染效果贴近真实工业零件的视觉表现。结构设计上充分考虑实际运行的稳定性，多组支撑轴承沿轴向合理排布，抵消传动过程中的径向与轴向载荷，密封结构采用多道组合式设计，避免内部润滑介质泄漏同时阻挡外界杂质侵入，定位结构采用轴肩加紧固件的组合方式，保证各零件轴向位置精准无窜动，装配层级按照实际装配流程划分，从内部核心传动件到外部壳体、紧固件逐层完成装配约束，可实现完整的装配动画模拟与运动干涉检查，能够直观展示动力传递过程中各部件的运动状态，为后续的工程分析、加工制造提供精准的三维数据支撑，整套模型的结构逻辑严谨，细节还原度高，可直接用于机械结构教学、传动方案验证等场景。
