0-400psi径向液压压力表三维建模作品

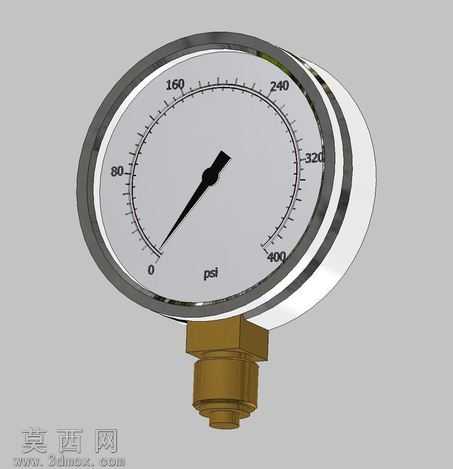

本作品为0-400psi量程径向液压压力表的三维建模成果，建模过程严格参照工业级液压压力表的实物结构比例开展，首先通过草图绘制完成表盘圆形轮廓、刻度分布基准线的搭建，对0到400psi的刻度区间进行等比例划分，精准还原每一处刻度线的长短区分与数值标注位置，确保刻度标识的可读性与实物一致。建模阶段采用旋转特征完成表壳的环形结构制作，对表壳边缘的金属包边做了圆角过渡处理，还原真实压力表的金属壳体防护结构；表盘部分采用平面拉伸特征制作，表面做哑光白色材质处理，黑色刻度数值与指针形成高对比度，模拟实际工业仪表的清晰读数效果。指针部分采用细长锥形拉伸结构，轴心位置做凸起固定结构设计，还原指针绕轴转动的装配逻辑。底部的黄铜色接头部分采用多段拉伸与倒角特征组合制作，还原液压接头的外螺纹连接段、六角拧动段与表体连接段的分层结构，材质上赋予黄铜金属质感，区分于表壳的镀铬亮面金属材质。渲染阶段采用柔和的环境光搭配局部补光，凸显金属表壳的反光质感与黄铜接头的哑光金属色泽，同时对表盘玻璃覆盖层做了半透明材质处理，模拟真实仪表的玻璃防护面的轻微反光效果，整体结构完全遵循径向压力表的装配逻辑，各部件的衔接位置预留合理的装配间隙，表壳与接头的连接部位做了密封结构的细节还原，可用于液压系统教学演示、工业场景三维可视化搭建、液压设备装配模拟等场景使用，建模过程中对每一处细节的比例都做了反复校准，确保外观与实物工业压力表的视觉一致性，没有多余的冗余结构，所有特征均可编辑，方便后续根据不同量程需求做参数化调整。
