赛车后悬碳纤维发动机悬置结构设计

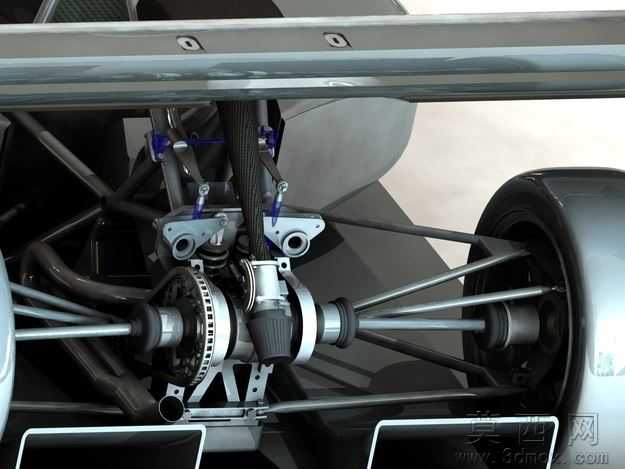

本模型为专业赛车后悬架配套的发动机悬置系统三维设计，建模阶段首先基于方程式赛车后舱布局完成基准坐标系搭建，先对上部钢制副车架安装点位进行参数化定位，逐一绘制悬置摆臂、减震阻尼单元、轮毂连接法兰、传动半轴的二维截面草图，通过拉伸、旋转、扫掠等基础特征完成主体结构成型，再对安装螺栓孔、限位卡槽、线束固定卡扣等细节特征做精细化切除处理，所有配合面均预留0.1-0.3mm的标准装配公差，确保各部件装配无干涉。参数设计层面，模型严格遵循赛车轻量化设计准则，核心承载的上部副车架采用碳纤维铺层参数设定，悬置阻尼单元匹配赛事级弹簧刚度参数，针对发动机输出扭矩特性优化悬置点的受力分布，暂停铃曲柄与弹簧开口处的顶部线圈安装结构做了专项参数校核，可有效抵消发动机高转速运行时的振动传递，适配大马力赛车后驱布局的动力输出特性。渲染材质环节，模型对不同部件做了精准材质区分：碳纤维副车架赋予斜纹编织碳纤维材质，金属摆臂、传动半轴赋予高抛光合金钢材质，减震阻尼筒做阳极氧化金属质感处理，橡胶缓冲块赋予哑光橡胶材质，轮胎侧壁添加赛事专用胎的纹理细节，整体渲染效果可直观还原真实赛车后悬的装配状态。结构原理上，该悬置系统采用多连杆式独立悬架结构，通过多组可调长度的金属摆臂连接轮毂单元与副车架，减震阻尼单元斜向布置可同时吸收纵向与横向冲击，传动半轴贯穿悬置结构连接差速器与轮毂，发动机安装点位通过悬置软垫与副车架刚性连接，既保证动力传递的刚性需求，又能过滤发动机运转产生的高频振动，专属的引擎安装与后悬载荷分配结构经过动力学仿真优化，可满足赛车高速过弯、急加速急减速工况下的结构强度要求。软件兼容层面，模型提供STEP、IGES、STL等通用三维格式，可无缝兼容SolidWorks、UG、Pro/E、Catia等主流三维设计软件，无需格式转换即可直接打开编辑，也可导入ANSYS、Abaqus等仿真软件做有限元强度分析、模态分析，STL格式文件可直接用于3D打印制作验证样件。研发教学应用层面，该模型可作为高校车辆工程专业汽车悬架设计、发动机悬置匹配课程的教学案例，帮助学生理解赛车悬架的结构组成与工作原理，也可供赛车改装团队、大学生方程式赛车队做设计参考，通过修改悬置点位置、摆臂长度、阻尼参数即可快速适配不同排量、不同布局的赛车动力单元，缩短悬置系统的研发验证周期，也可用于机械设计相关专业的三维建模实训素材，提升学员对复杂装配体建模、配合公差设定的实操能力。
