轻量化镂空结构摩托车传动链轮

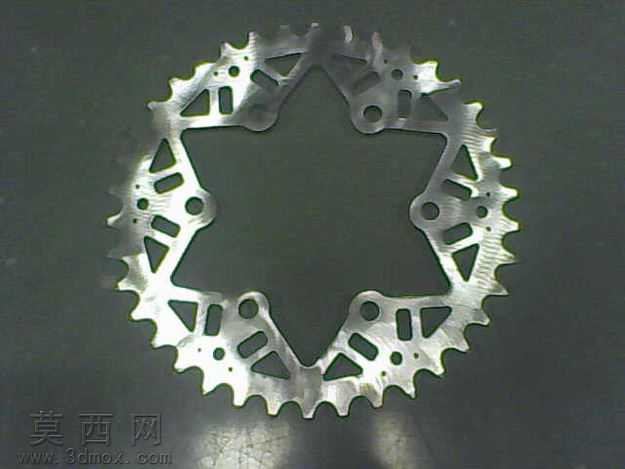

该摩托车链轮采用三维参数化建模方式完成整体结构设计，建模过程中首先依据链传动啮合标准确定齿形轮廓参数，精准匹配对应规格链条的节距、滚子直径等核心啮合尺寸，保证传动过程中齿部与链条滚子的啮合精度，避免运行过程中出现跳齿、异常磨损等问题。在主体结构设计上，采用了六角星形内支撑框架搭配多组三角形镂空减重孔的结构形式，建模阶段通过草图阵列、特征切除等操作完成镂空结构的均匀排布，在保证轮体整体结构强度的前提下，最大化去除非受力区域的冗余材料，有效降低链轮自身重量，减少摩托车传动系统的转动惯量，提升动力响应效率。建模完成后针对链轮实际运行工况开展有限元分析，模拟摩托车起步、加速、爬坡等不同负载状态下的应力分布情况，对应力集中区域的过渡圆角、支撑筋厚度进行参数化调整，优化应力传递路径，确保轮体在承受峰值扭矩时不会出现结构变形或断裂问题，该结构设计已经过实车搭载运行验证，可满足日常骑行的使用需求。齿部轮廓建模严格遵循链传动齿形规范，对齿顶、齿侧、齿根的过渡曲面做平滑处理，保证与链条啮合过程中的接触平顺性，降低传动过程中的冲击与噪音；轮体上的安装定位孔按照对应车型的轮毂安装尺寸精准定位，孔位周边做加厚凸台处理，提升安装位置的结构强度，避免安装紧固时出现压溃变形。材质设定上匹配摩托车链轮常用的合金钢材质属性，在渲染阶段还原金属加工后的金属光泽与切削纹理，清晰呈现镂空结构的排布逻辑与齿部的加工细节，整体结构在轻量化与结构强度之间取得了良好的平衡，兼顾了传动性能与减重需求。
