北欧钢桁架拱形竞赛桥梁结构设计

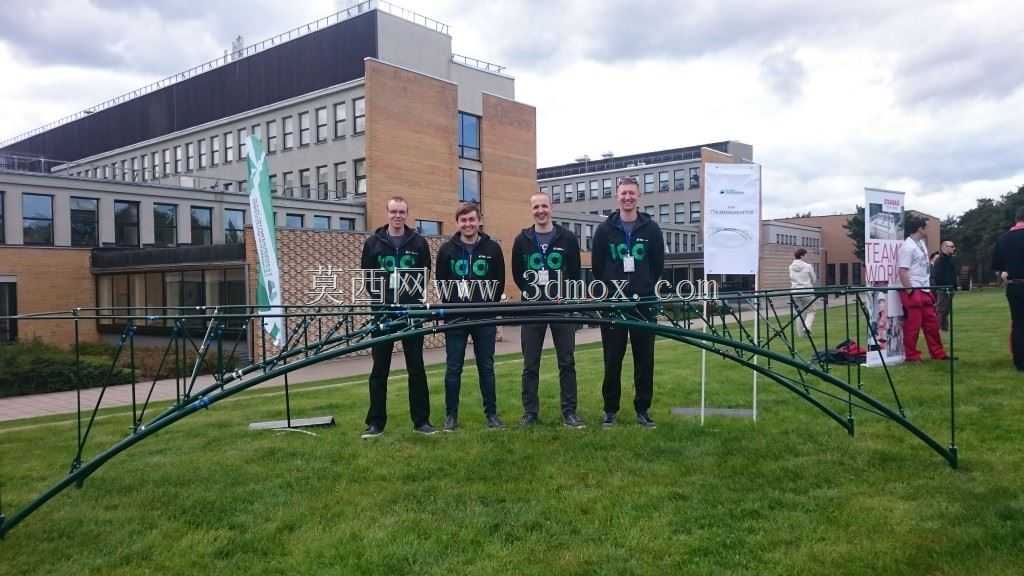

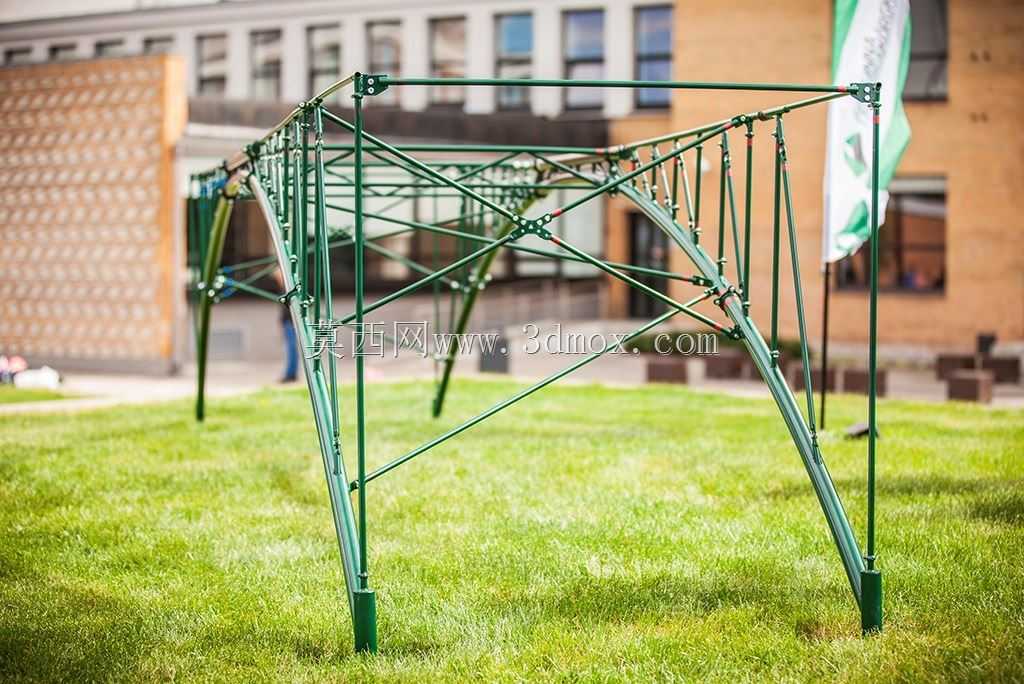

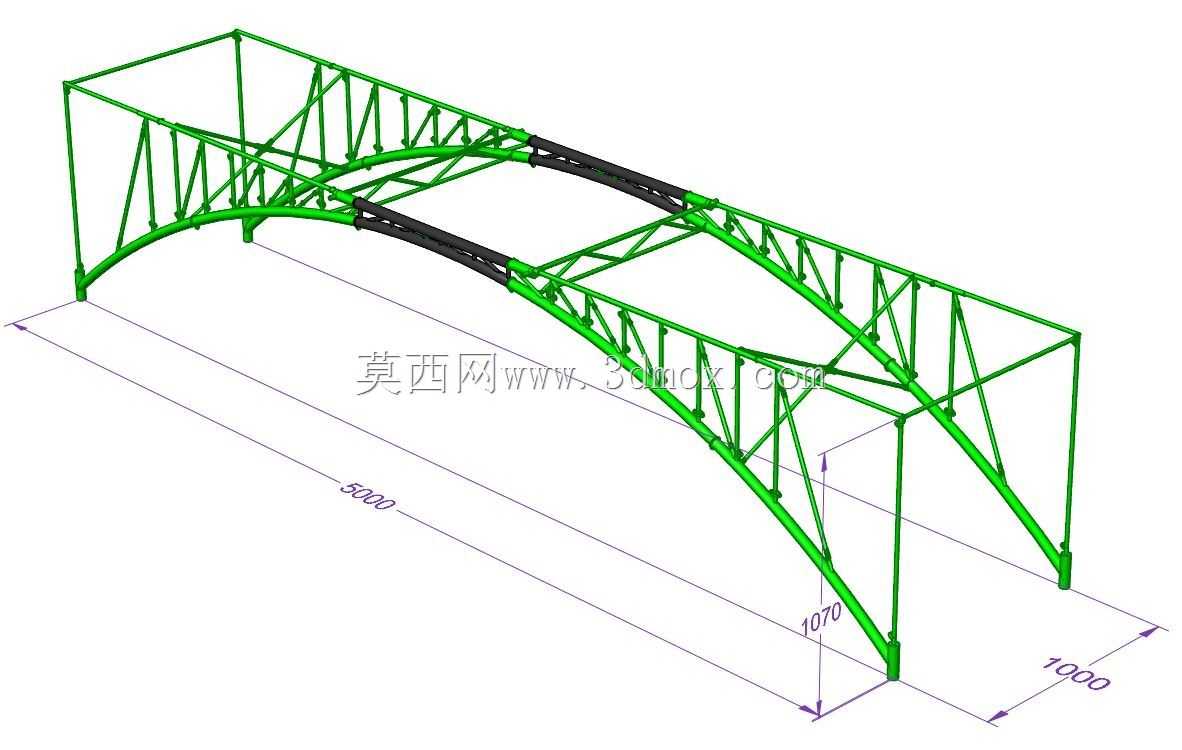

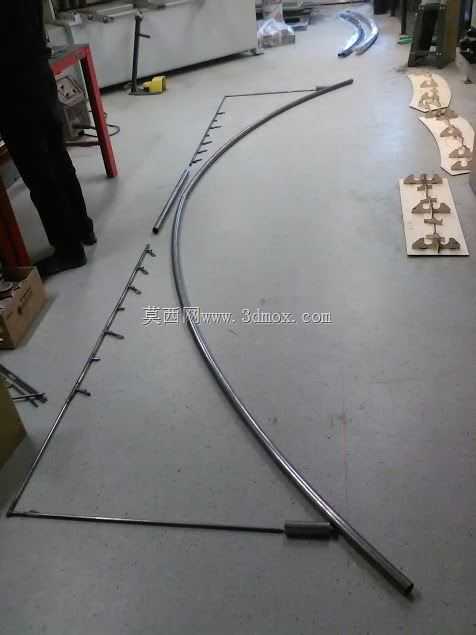

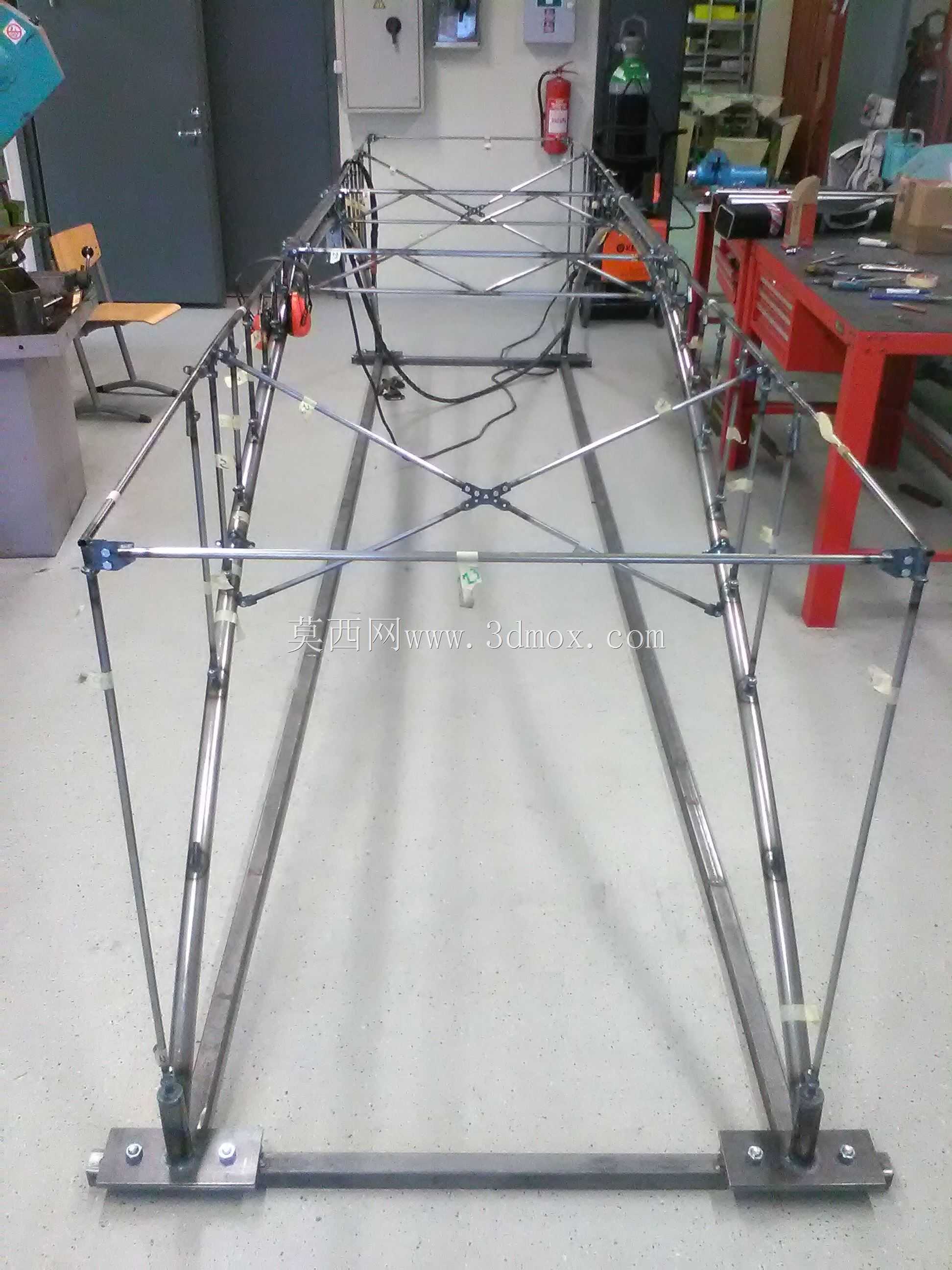

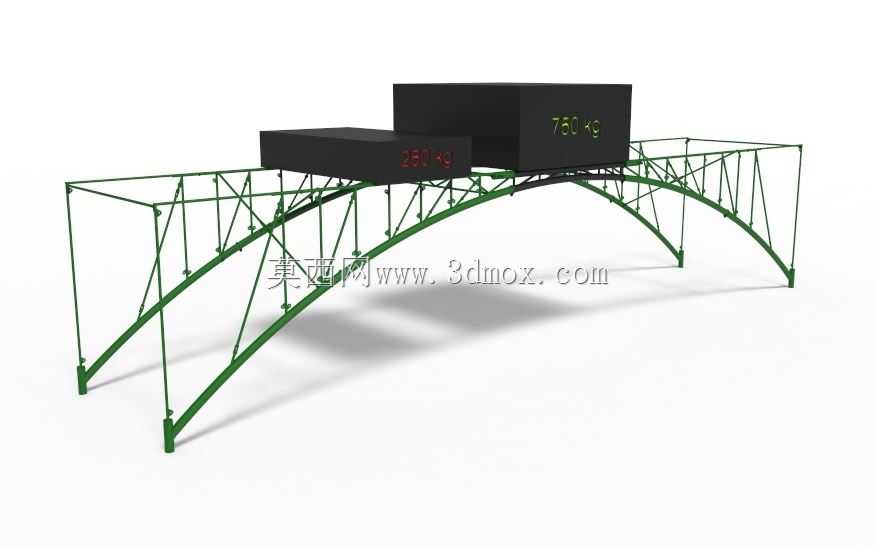

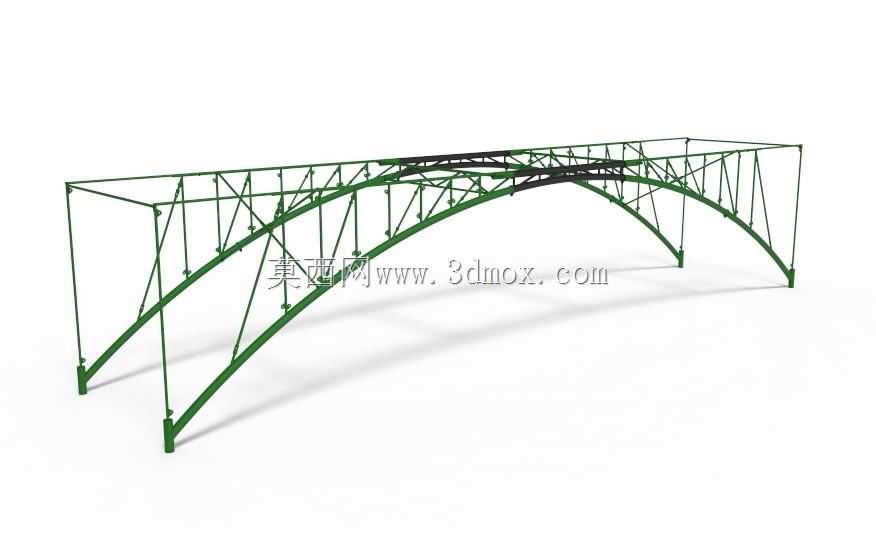

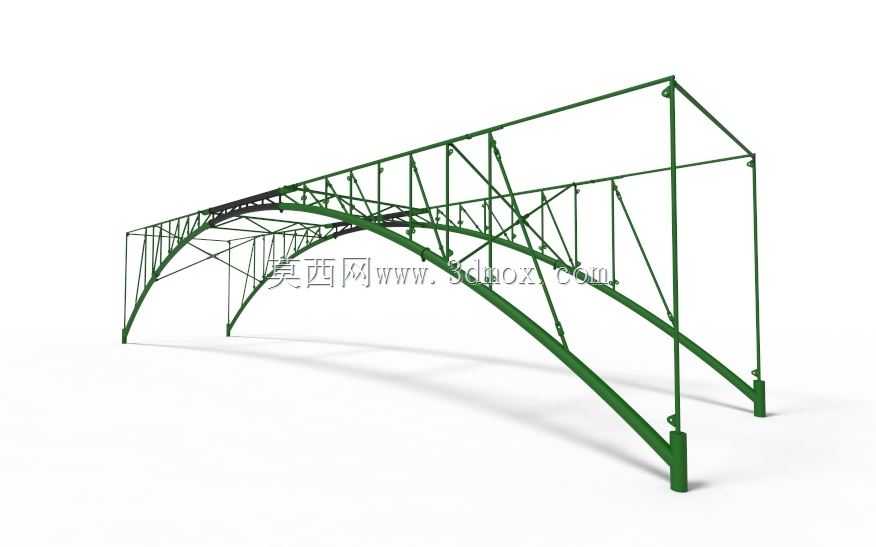

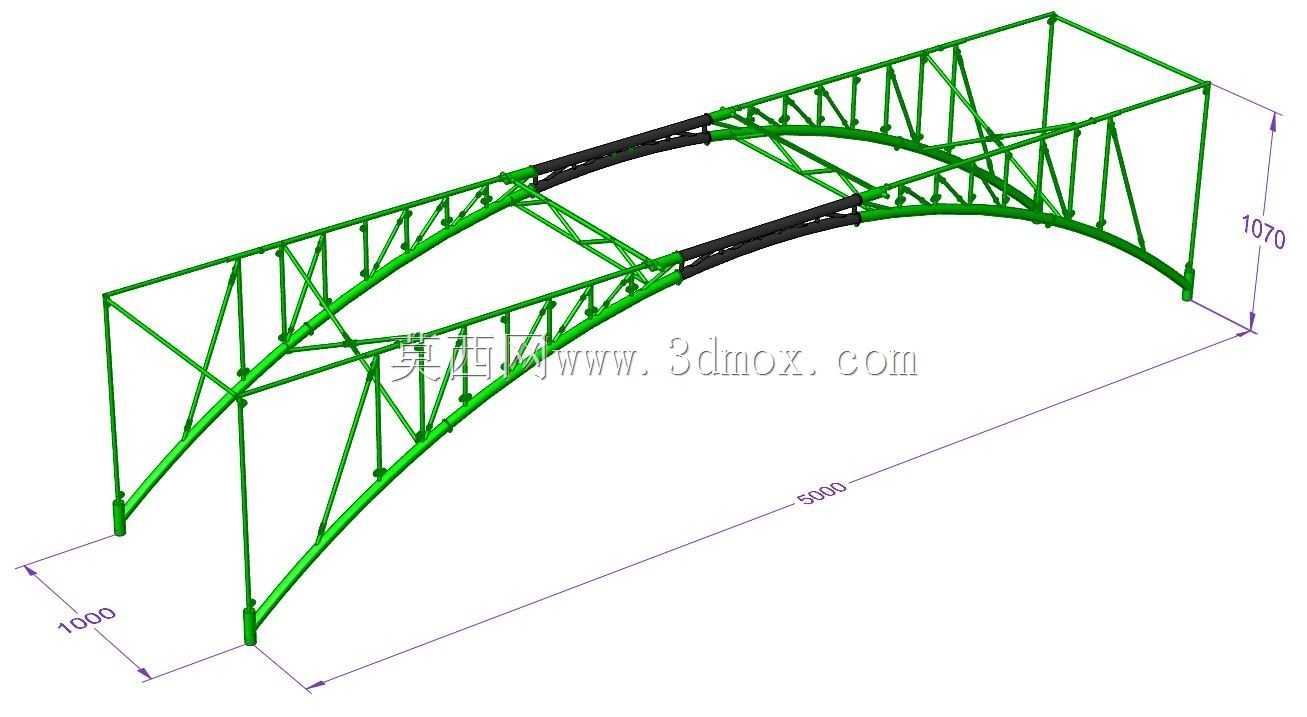

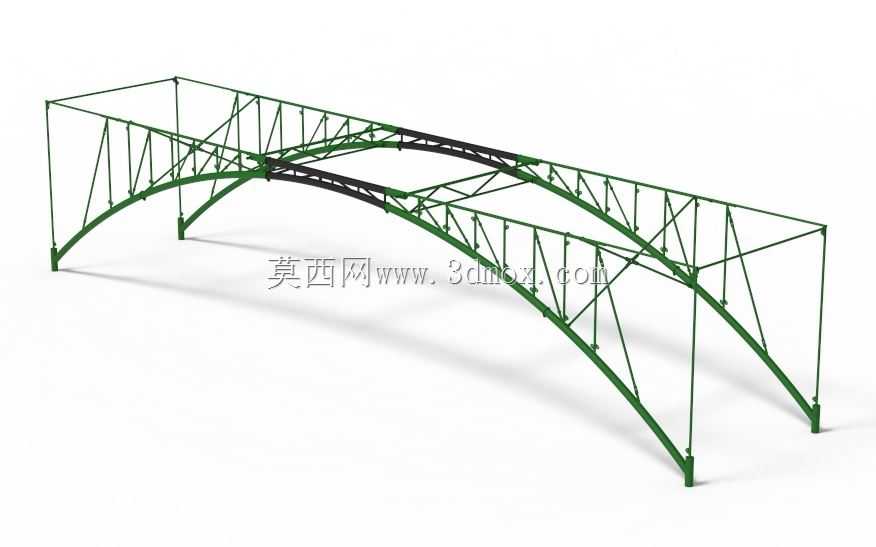

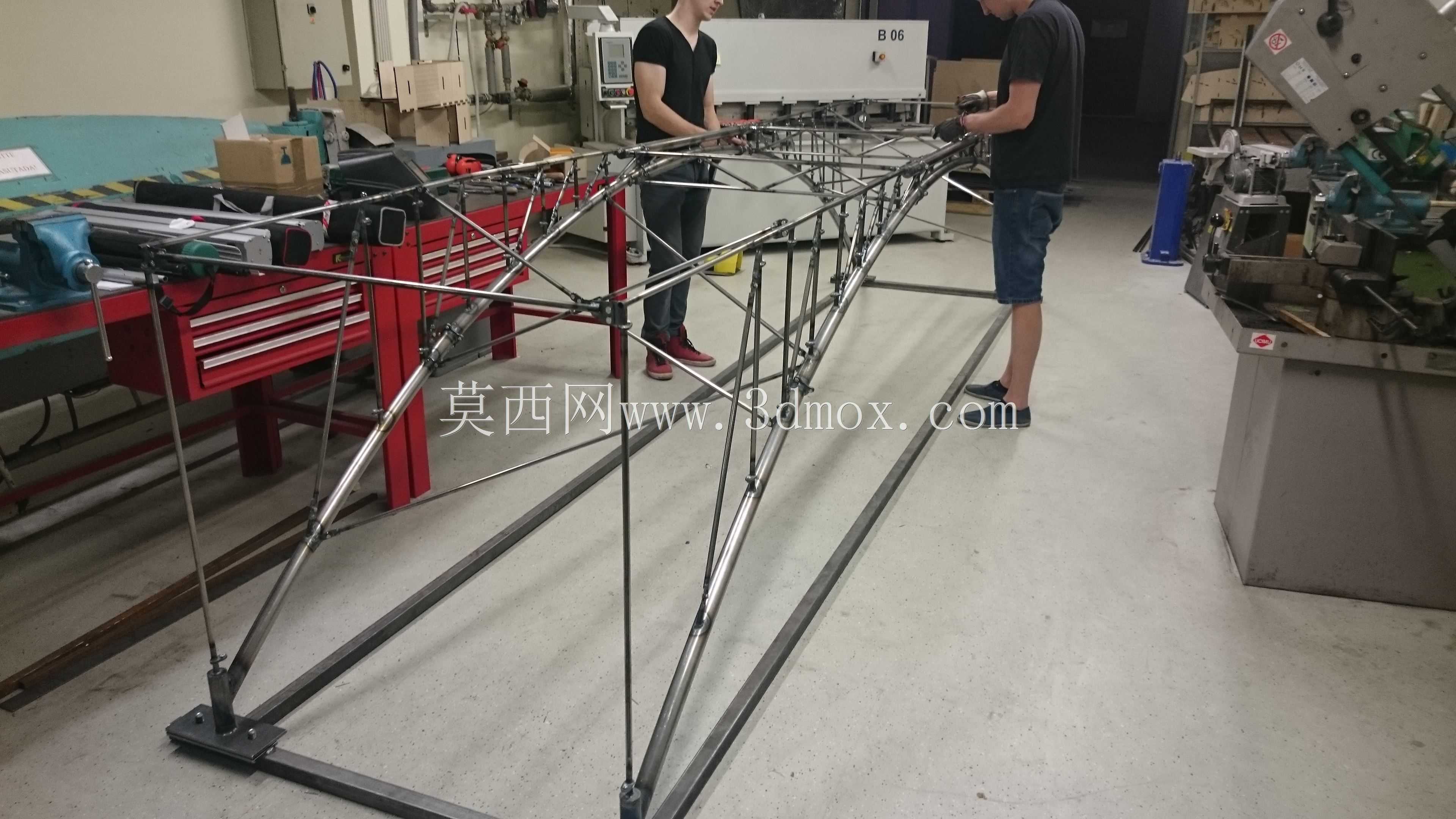

该钢桁架拱形桥主要面向轻量化承重桥梁的教学竞赛、小型跨径临时通行场景设计，可用于校园工程实践赛事、小型景观人行跨径搭建、户外临时跨沟通行等场景，核心用途是在有限材料用量的前提下实现稳定的跨距承重能力，兼顾结构自重控制与荷载传递效率，满足人行荷载下的结构刚度与强度要求。整体结构采用拱形主受力拱肋搭配三角桁架腹杆的组合形式，设计思路上充分利用拱形结构的受压特性，将桥面竖向荷载通过拱肋转化为轴向压力，配合密布的三角桁架腹杆分散局部应力，避免杆件出现过大的弯剪受力，让绝大多数钢材杆件处于轴向受力状态，最大化发挥S235JR钢材的材料力学性能，减少材料冗余用量。结构整体跨距为5m，横向宽度1m，结构整体高度约1m，安装边界仅需在跨径两端设置平整的支撑基础即可完成架设，无需额外的中间桥墩支撑，适合跨径下方无支撑条件的布设场景，整体总重控制在54kg，杆件之间采用标准化节点连接，可实现快速拆装与重复利用，适配竞赛场景下的快速搭建、拆卸转运需求。结构的主拱肋采用连续弯折的型钢构件成型，上弦桁架沿拱肋走向布置横向联系杆，提升结构整体的抗侧扭刚度，避免横向荷载下出现结构失稳，腹杆按照三角稳定构型排布，每一段腹杆都对应主拱肋与上弦杆的应力传递路径，将局部集中荷载均匀分散到整体结构的所有受力杆件上，降低单根杆件的受力峰值。在实际使用场景中，该结构可承受常规人行荷载的反复作用，结构变形量控制在人行舒适感允许的范围内，不会出现明显的结构晃动，钢材表面做防锈涂装处理，可适应户外短期使用的环境要求，节点处采用标准化的紧固件连接，无需现场焊接作业，仅需常规工具即可完成整体组装，适合非专业施工人员的快速搭建作业，同时结构的杆件均采用常规规格的型钢材料，加工制作门槛低，可快速完成杆件下料与预制，适配竞赛场景下的短周期制作要求。
