浸入式液位传感装置结构设计

　　这款液位传感装置主要面向密闭或敞口储液场景的液位连续监测需求，常见应用场景覆盖小型工业储液槽、实验室试剂储液罐、小型设备内置冷却液腔、农用小型储药箱等对安装空间有严格限制的点位，区别于传统大体积法兰安装式液位计，该装置整体结构紧凑，不需要在容器壁开设大尺寸安装孔，仅需在容器顶盖或者液膜密封层上加工直径8mm的安装通孔即可完成固定，大幅降低了现场安装的改造成本，也减少了容器开孔带来的泄漏风险。从功能实现逻辑来看，装置的核心检测原理是依托浸入液体的空心管结构，当储液腔内液位发生变化时，液体对空心管产生的浮力会同步发生线性变化，腔室内部集成的力敏传感元件直接捕捉该作用力的变化量，通过预先标定的力值-液位对应关系换算得到实时液位高度，

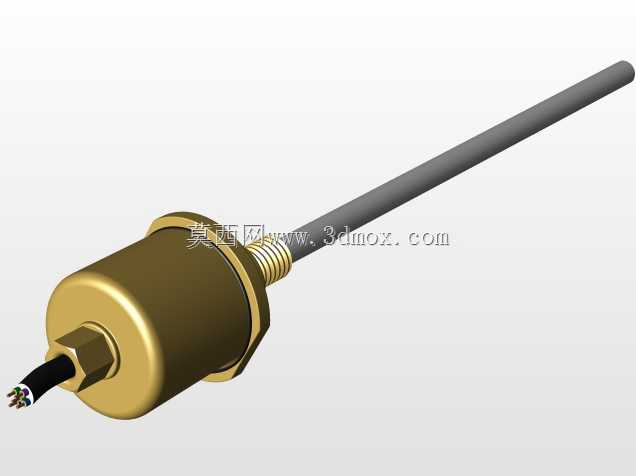

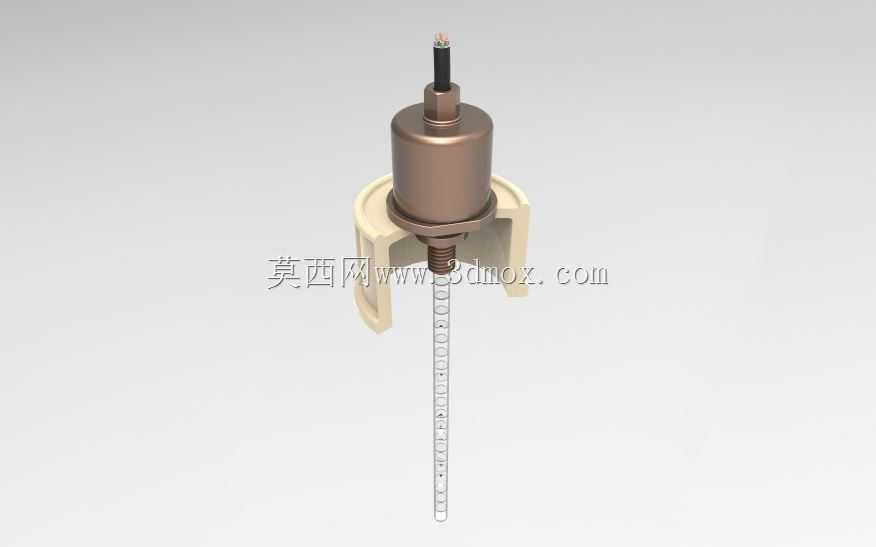

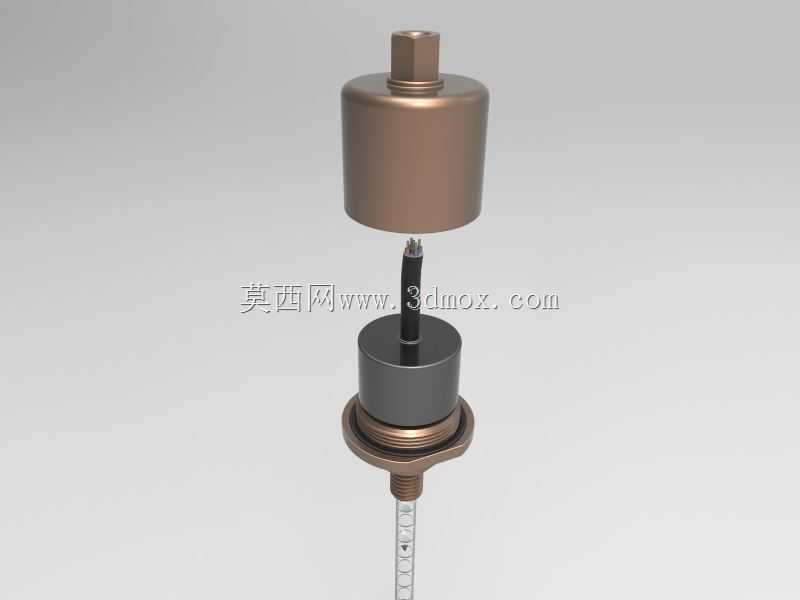

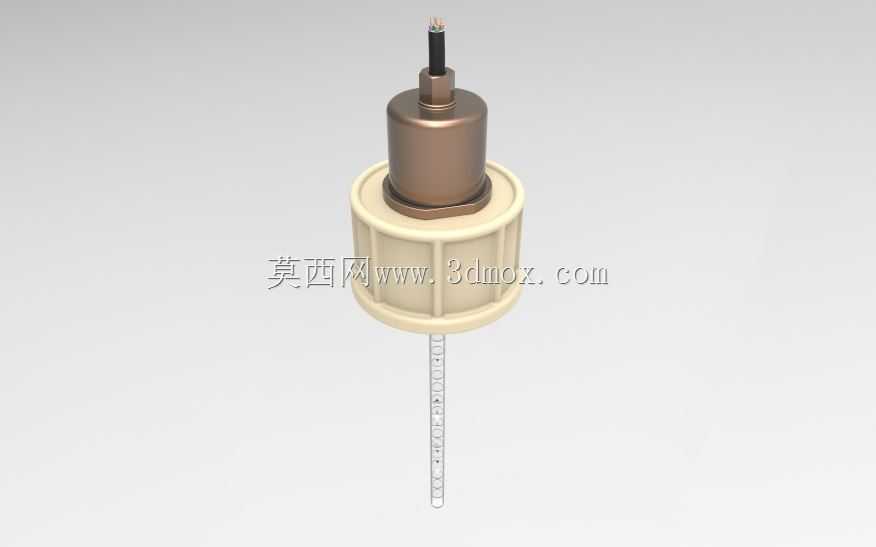

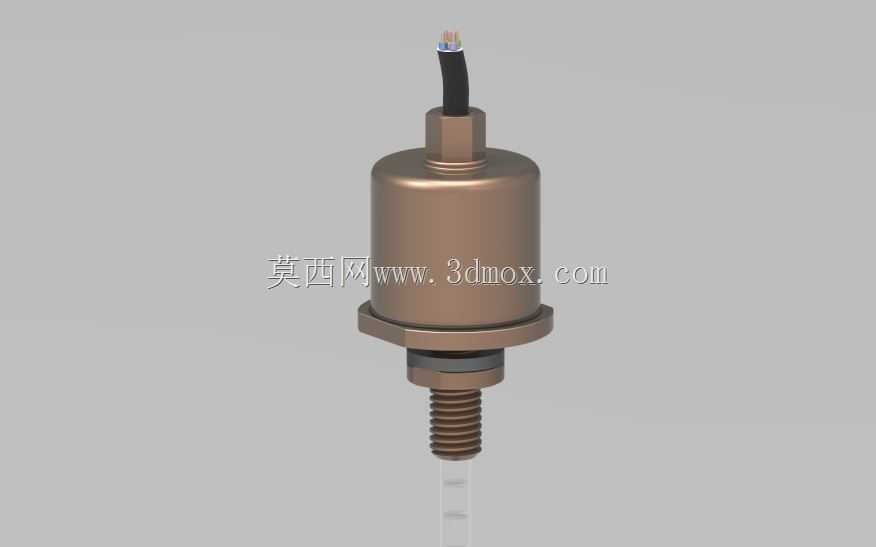

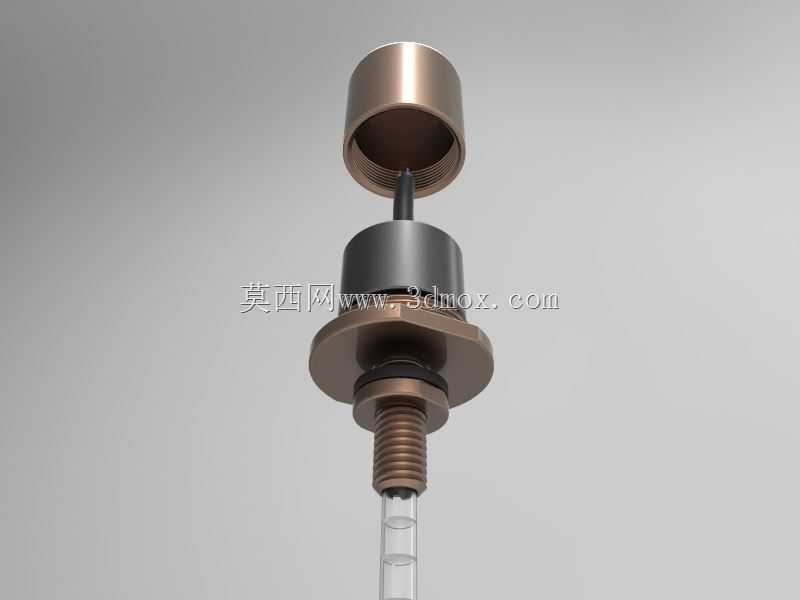

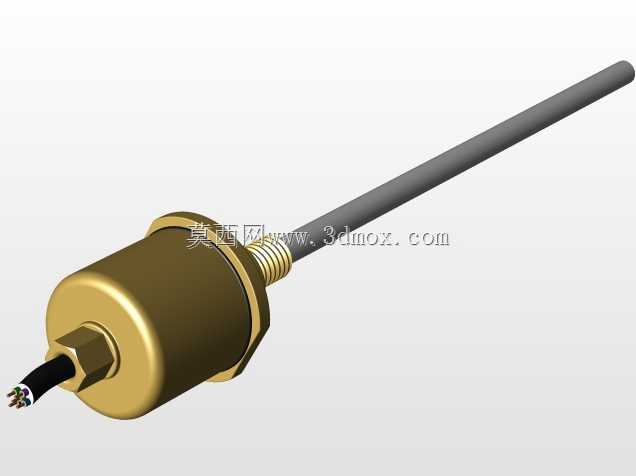

　　这种检测路径不需要在管体内布置电子检测元件，所有传感元器件都集中在顶部的腔室结构内，完全与被测液体隔离，既避免了液体腐蚀电子元件的问题，也降低了密封结构的设计难度，哪怕是测量带有一定腐蚀性的工业水剂、低粘度油料，只要储液腔壳体材质适配对应介质，传感部分都不会出现介质侵蚀失效的问题。结构设计层面，顶部的传感腔室采用圆柱形金属外壳做防护，底部设置带防滑棱的塑料锁紧螺母，安装时将空心测管从顶盖上方穿过预先加工好的8mm通孔，从容器内侧旋紧锁紧螺母即可完成轴向固定，不需要额外设计焊接法兰或者卡箍结构，安装操作单人即可完成，后期维护拆卸也不需要排空容器内的全部液体，松开锁紧螺母就能直接将整套传感装置从安装孔抽出，

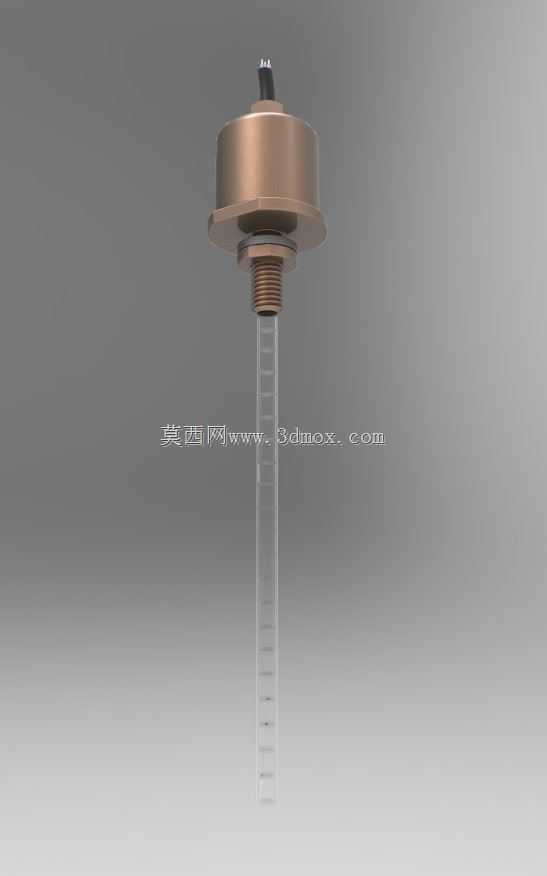

　　维护效率远高于侧装式液位检测部件。空心测管采用等径直管结构，出厂时预留了足够的长度余量，现场安装时可以根据储液腔的实际内部深度，直接用普通切管工具将测管切割到适配长度，不需要提前定制特殊长度规格，大幅提升了装置的场景适配性，切割时只需要保证切口平整无毛刺，不会影响管体与顶部腔室的连接密封性即可，不需要做额外的校准工序，安装完成后仅需做空罐零位、满量程两点标定就能投入使用。外形尺寸上，整套装置的顶部传感腔体外径控制在20mm以内，锁紧螺母的最大外径不超过30mm，安装后突出容器顶盖的高度不到40mm，不会和周边布置的管路、线缆产生结构干涉，哪怕是在排布非常紧凑的设备内部储液腔上安装，也不需要调整周边原有部件的安装位置。

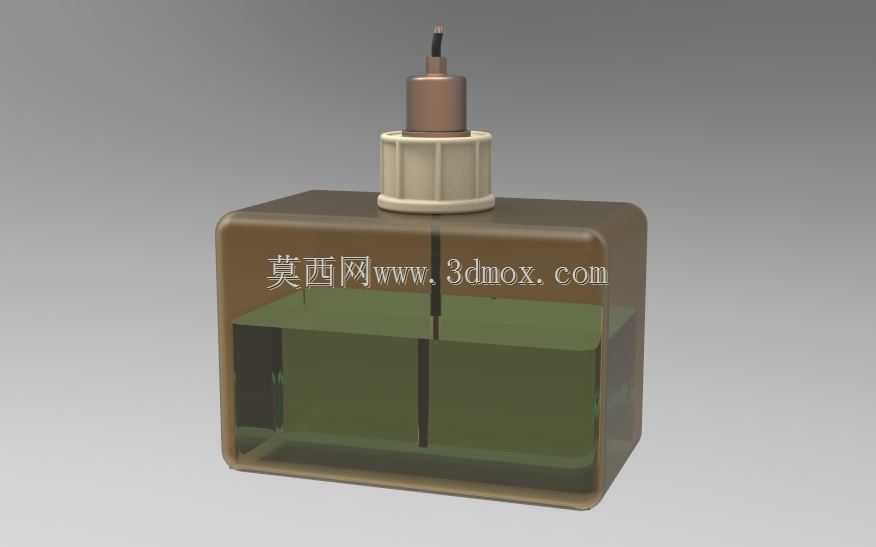

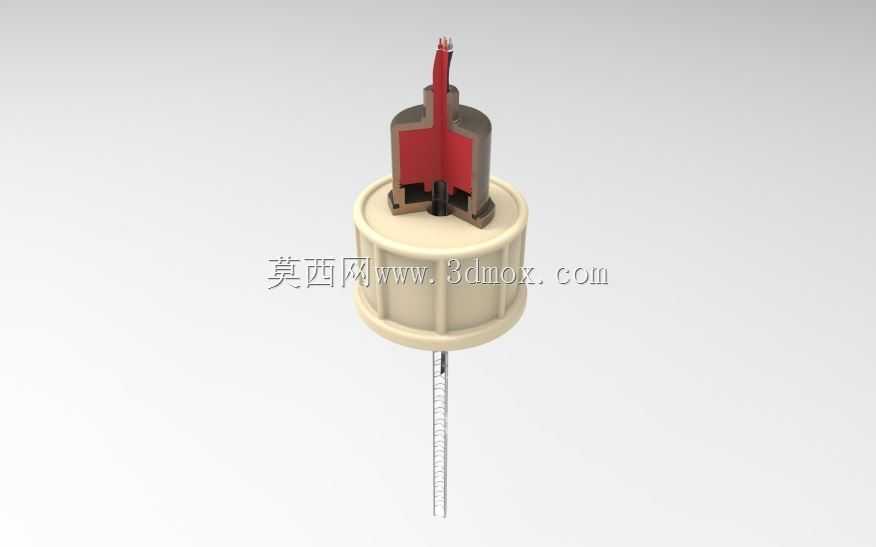

　　储液腔部分采用半透明茶色工程塑料材质，一方面可以通过壳体直接目视观察内部液体的大致存量，作为电子液位检测的冗余目视参考，另一方面茶色壳体可以阻挡大部分紫外线射入，避免内部存储的光敏类液体出现变质问题，腔体采用圆角方形结构，相比圆柱形腔体在相同安装占地面积下拥有更大的储液容积，腔体边角做了大圆弧过渡，不存在清洗死角，定期维护时可以很方便地冲刷腔体内壁残留的介质沉淀。测管的安装位置设置在腔体顶面的中心点位，不管液位如何波动，测管受到的液体浮力都不会因为腔体倾斜出现过大的检测偏差，哪怕设备在移动过程中出现15度以内的倾斜，检测误差依然可以控制在允许范围内，完全满足小型移动设备上的液位监测需求。在密封设计上，锁紧螺母与容器顶盖的接触面预留了平垫片安装槽，现场安装时可以根据被测介质的属性选配橡胶、硅胶或者氟橡胶材质的密封平垫，保证安装位置的静密封可靠性，测管与顶部传感腔室的连接位置采用过盈配合加密封胶的双重密封结构，完全杜绝液体顺着测管外壁渗入传感腔室的可能。整套结构没有复杂的传动部件，不存在运动磨损问题，长期使用的稳定性远高于浮球连杆式的机械液位开关，也不会出现浮球卡滞导致的检测失效问题，适合长期无人值守的液位监测点位使用。
