曳引式垂直升降电梯整体结构设计

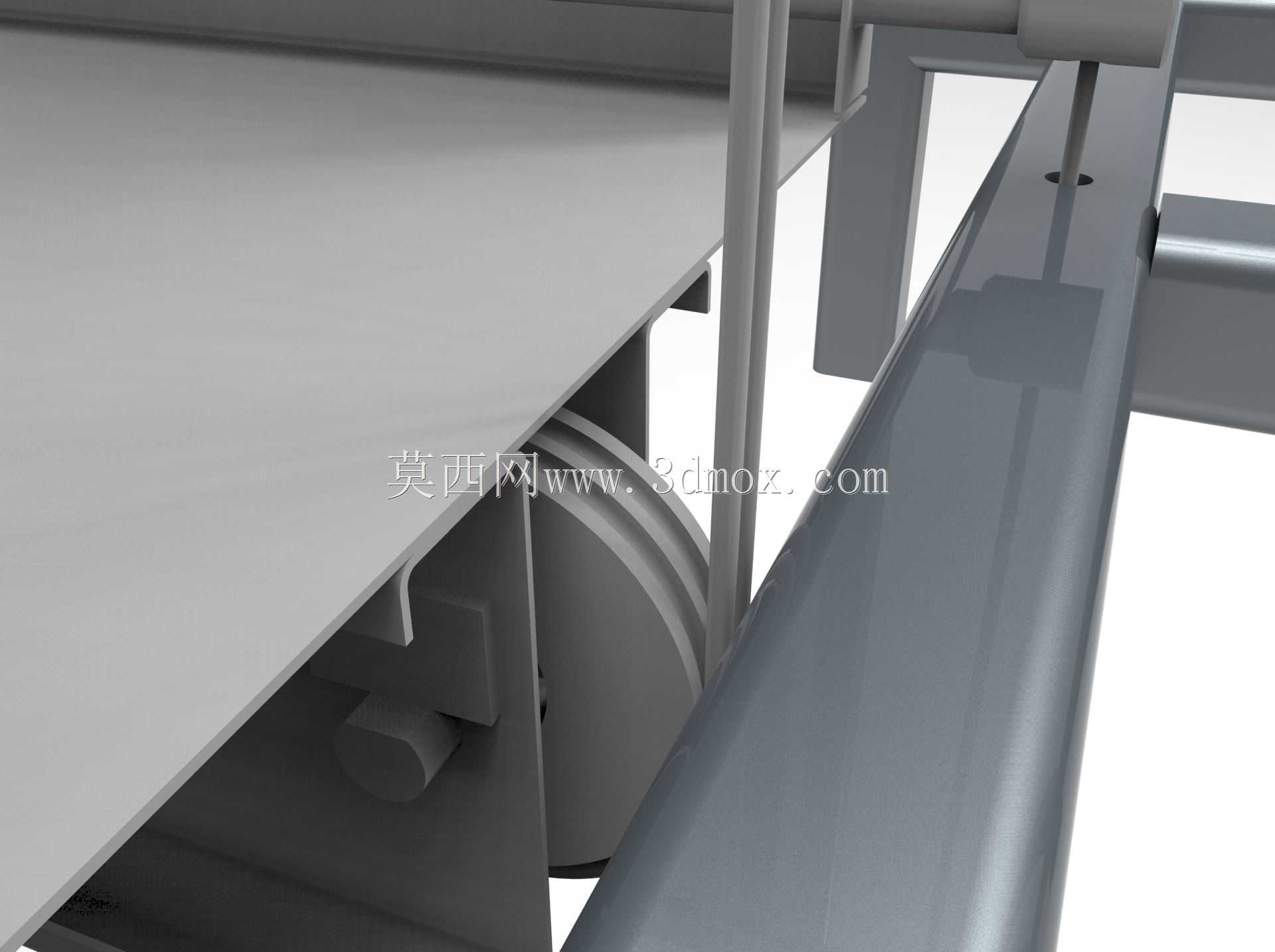

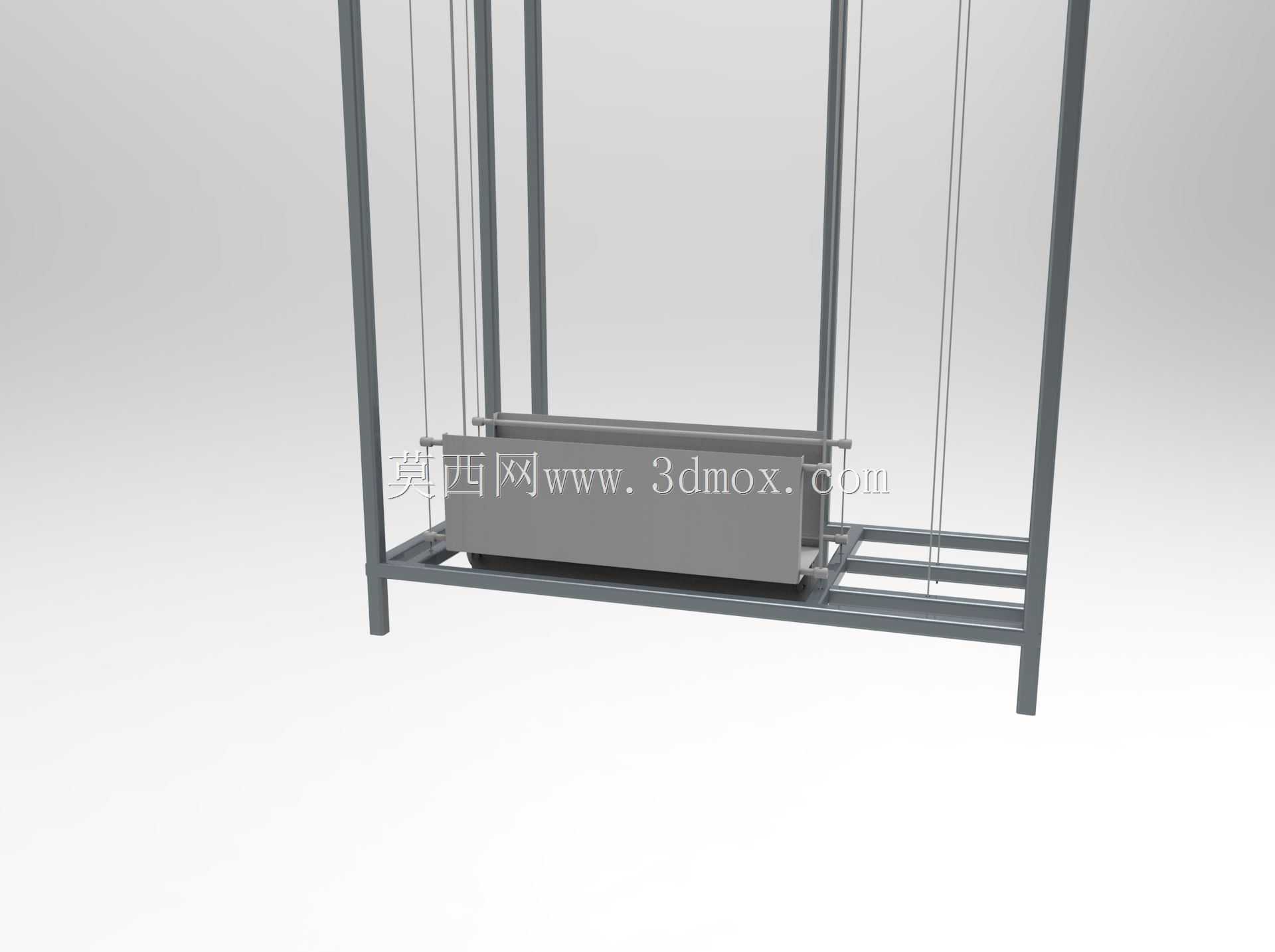

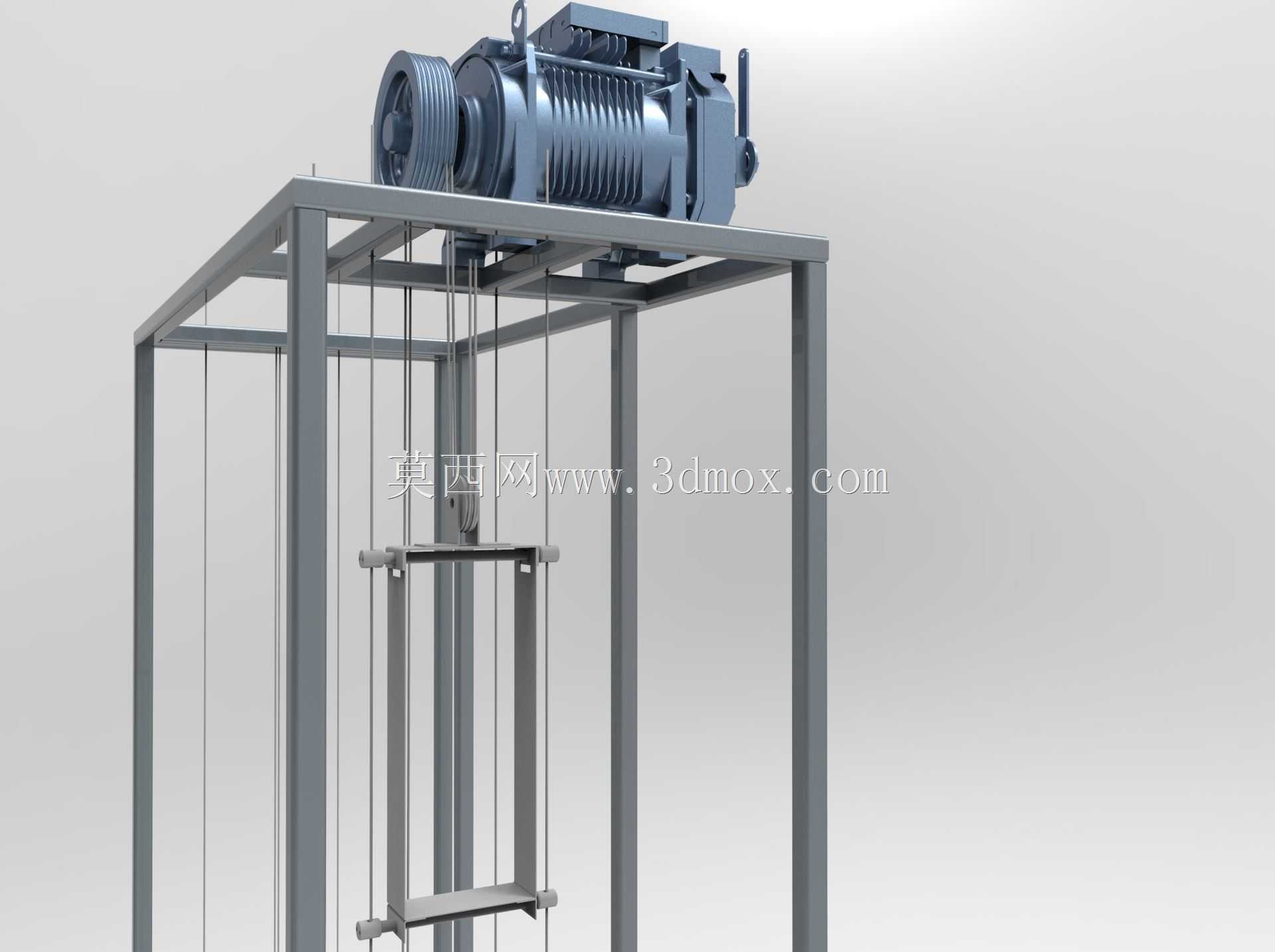

该款垂直升降输送设备主要应用于多层民用建筑、商用楼宇及小型工业厂房的竖向人员与货物转运场景，是解决建筑内部垂直交通需求的核心配套设备，可适配低中层建筑的日常通行需求，承担楼层间人员通勤、轻便物料转运的核心功能，替代传统楼梯攀爬的低效通行方式，大幅提升竖向通行的效率与便捷性。设备整体采用框架式承载结构设计，顶部设置曳引驱动主机作为核心动力输出部件，通过多组曳引钢丝绳牵引下方轿厢沿竖向导轨做往复升降运动，框架主体采用型钢拼接成型，为整套升降机构提供稳定的安装支撑与运行限位，确保轿厢运行过程中无横向偏移、晃动，保障运行过程的平稳性与安全性。设计过程中优先遵循竖向空间利用率最大化的思路，将驱动主机集中布置在框架顶部区域，无需额外占用井道侧面或底部的冗余空间，适配多数常规建筑的预留井道尺寸边界；轿厢采用轻量化框架搭配平板承载台面的结构，在保证额定承载强度的前提下尽可能降低自重，减少曳引主机的动力负载，同时轿厢两侧设置导向滑动结构，与竖向导轨精准配合，将运行过程中的摩擦阻力控制在较低水平，降低运行能耗与部件磨损速度。整套结构的安装边界可根据实际建筑井道的长宽尺寸做适配调整，框架立柱可根据建筑层高做对应长度裁切，顶部主机安装位预留了充足的维护操作空间，方便后期对驱动部件、曳引绳轮做定期检修保养；导轨采用对称双列布置形式，从框架顶部一直延伸至底部基座，全程为轿厢提供导向约束，避免升降过程中出现偏载卡滞的问题。曳引主机自带制动结构，在设备停止运行时可牢牢锁止曳引轮位置，防止轿厢出现意外滑移，配合钢丝绳的多组冗余设计，大幅提升设备运行的安全系数；轿厢底部设置缓冲对接结构，在运行至底层位置时可与基座缓冲件配合，降低停靠时的冲击感，提升乘坐或载货时的平稳体验。整套结构的受力传递路径清晰，轿厢承载的载荷通过曳引绳传递至顶部主机，再通过主机安装座分散到整体框架的四根立柱上，最终传导至建筑底部的承重基座，受力分布均匀，不会出现局部应力集中的问题，可适配长期高频次的升降运行需求。
