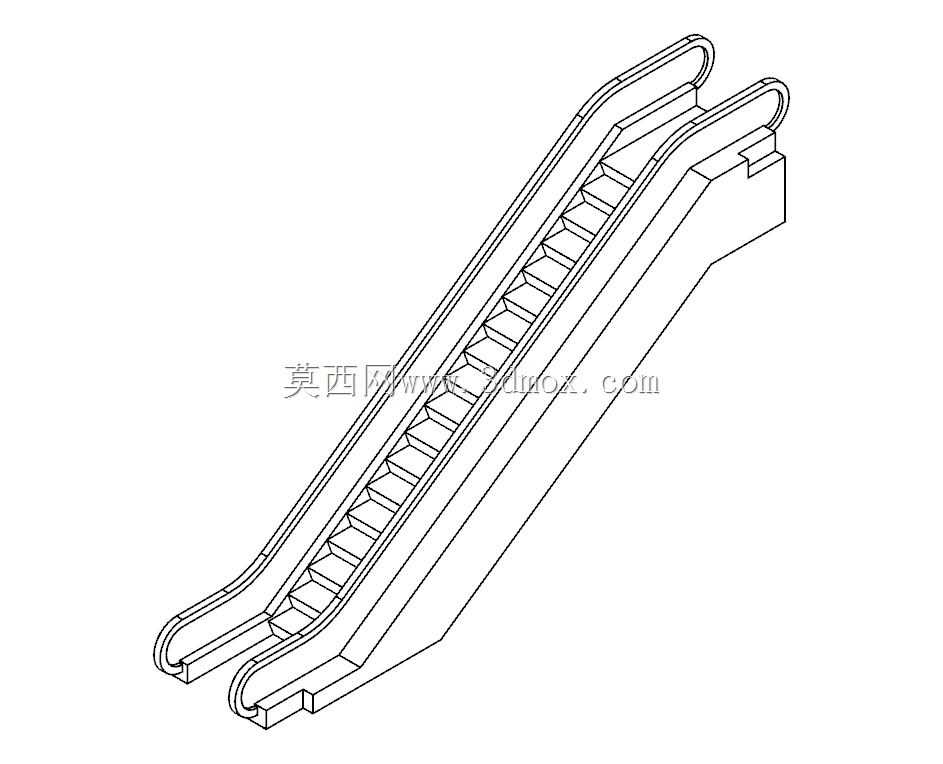

商用自动扶梯三维线框结构设计

这款自动扶梯的三维结构设计，主要面向商场、轨道交通站点、写字楼、大型商超等人流密集的公共商用场景，作为层间连续载客的垂直输送设备，能够在短时间内承载大流量客流完成楼层间的平稳通行，相比厢式电梯具备无间断输送、通行效率高、无需等待轿厢抵达的优势，适配日均数千至数万人次的客流疏导需求。从实际用途来看，该结构可覆盖不同层高的商用建筑安装需求，既可以用于室内商业空间的客流引导，也可适配半开放的公共交通换乘区域的通行需求，整体结构设计兼顾通行安全性与结构耐用性，能够支撑长期高频次的载客运行。在功能特性层面，该设计完整还原了自动扶梯的核心结构组成：包含连续循环运转的梯级总成、两侧同步运行的扶手带结构、上下端部的弧形回转段、侧边的防护围裙板结构以及底部的支撑桁架主体，梯级采用等距排布的阶梯式结构，运行过程中保持水平踏面供乘客稳定站立，扶手带运行速度与梯级速度保持同步匹配，避免乘客站立时因速度差产生失衡风险，上下端部的梳齿结构能够实现梯级的平稳回转过渡，同时避免异物卡入梯级缝隙引发安全隐患。从设计思路来看，整体采用桁架式主体承载结构，将驱动总成、梯级回转机构、张紧装置等核心部件集成在桁架内部，外部仅保留梯级通行面与扶手防护结构，既保证整体结构的承载刚度，也能压缩设备整体占用空间，适配建筑内部的预留安装空间；结构设计过程中充分考虑安装边界的适配性，整体倾斜角度采用商用扶梯通用的标准倾角，既保证乘客站立的舒适度，也控制设备的水平投影长度，避免占用过多建筑内部空间，上下端部的水平段预留足够的乘客站立缓冲区域，方便乘客平稳踏入与离开梯级。在外形尺寸与安装边界层面，该结构的整体宽度适配双人并行站立的通行需求，两侧预留足够的扶手安装与防护间隙，底部桁架的支撑点位可根据建筑实际的承重梁位置进行适配调整，上下端部的基坑深度符合常规商用扶梯的安装预留标准，无需对建筑结构进行大幅改造即可完成安装部署，整体结构的轮廓线清晰还原了各部件的装配位置关系，可作为扶梯结构认知、安装布局模拟、二次结构优化的基础三维参考。
